一份4层行政办公楼空调通风设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1566

积分

超级版主

Rank: 8Rank: 8

积分
1566
发表于 2020-2-27 12:39:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5250平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:侧面送风,散流器送风,其他
  • 节点大样:空气处理机组
  • 项目所在地:上海

附件详情

  • 设计与施工总说明
  • 暖通空调设计图例
  • 主要设备及材料表

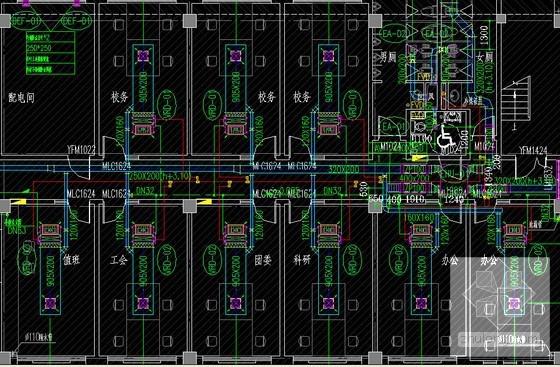

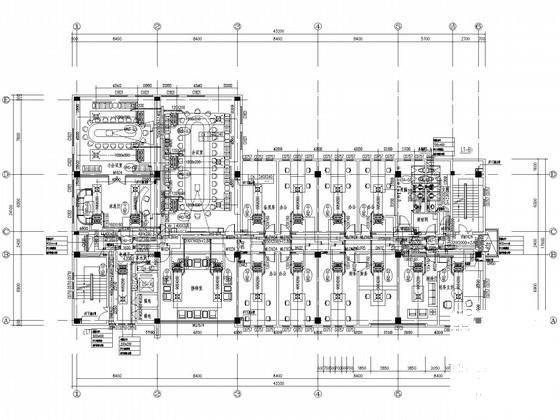

  • 空调通风平面图
  • 屋顶层空调通风平面图
  • 变冷媒流量空调系统原理图
  • 变冷媒流量多联空调系统室外机安装示意
  • 走道剖面图

附件详情

稿件为上海某学校教学图书馆空调通风设计施工图,总建筑面积5250m2,建筑占地面积880平方米,建筑层数4层,建筑高度17.4m。
设计范围:小中央空调系统设计;机械通风系统设计;机械防排烟系统设计;。该项目采用变冷媒流量小中央空调系统,变冷媒流量空调系统的室外机设置在通风良好的屋面上。室外机的气、液管道管通过土建竖井和各层的吊顶接至各房间内的卧式暗装室内机和嵌入式室内机。各房间的新风通过设置在吊顶内的全热热交换器送入室内。全热交换热的新风和排风的外墙防水百叶设置在外墙上。在换热机组两侧的新、排风总管上均设有消声器或消声弯头……


,图纸共12张,出自知名设计院。

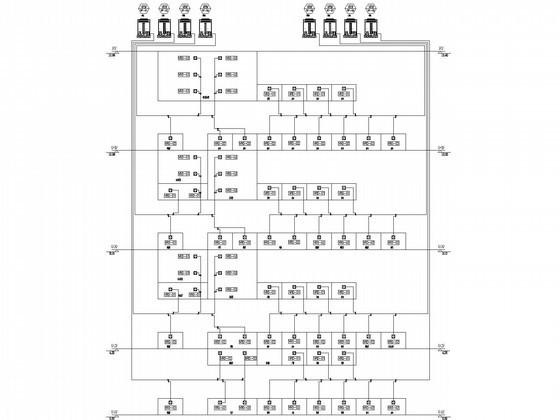

商用变冷媒流量多联空调系统原理图

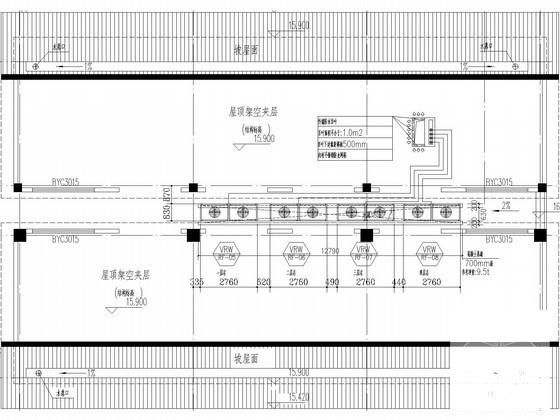

屋顶架空层平面图

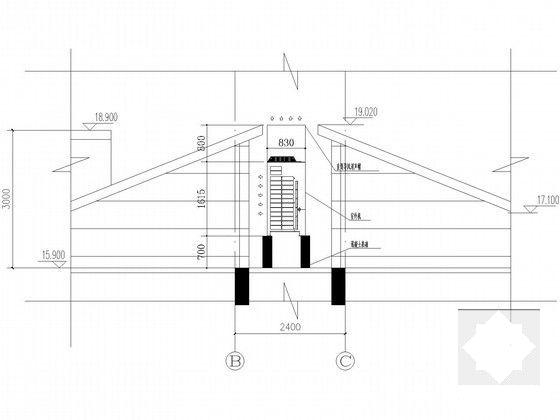

变冷媒流量多联空调系统室外机安装示意

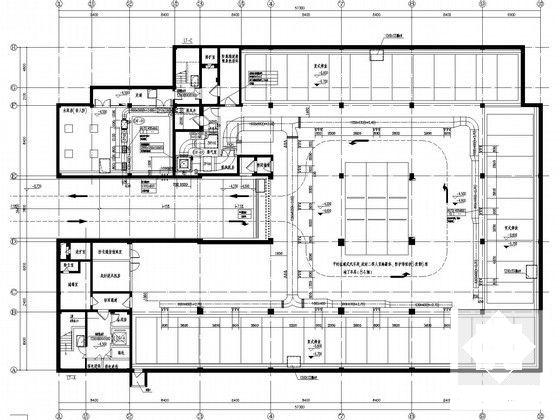

地下层平时通风平面图

管道大样

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-27 12:39:25上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2es1ddewdccsfce2.rar

942.5 KB

下载  售价: 100 积分    赚积分
