住宅楼建筑地板辐射采暖系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 图纸设计深度：施工图
- 设计内容：采暖
- 项目所在地：北京
附件详情
采暖系统：
1.热力入口：本座楼设一个热力入口，设一个总热量表。
2.共用立管：顶端设自动排气阀；最低点处压力不大于0.8Mpa...

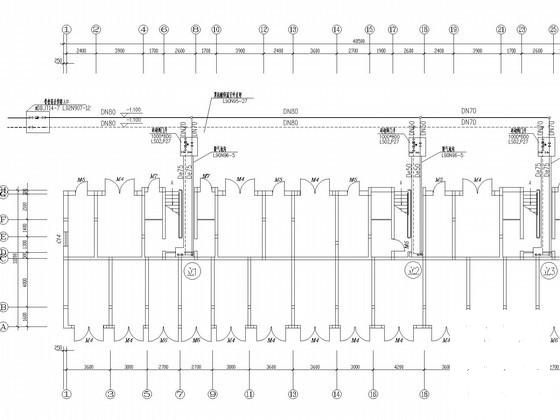

储藏室采暖平面图

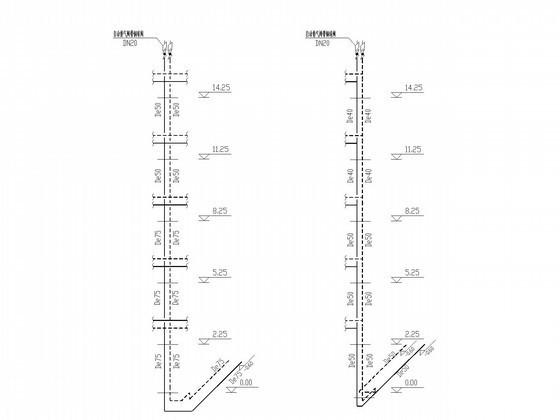

采暖立管系统图

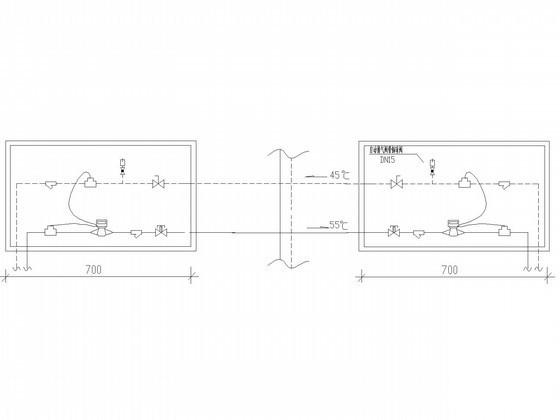

分户计量 箱剖面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

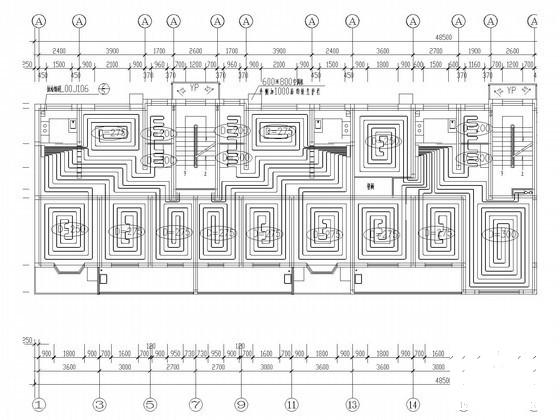

住宅楼采暖设计图纸 - 1 -
住宅楼采暖设计图纸 - 2 -
住宅楼采暖设计图纸 - 3 -
住宅楼采暖设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
