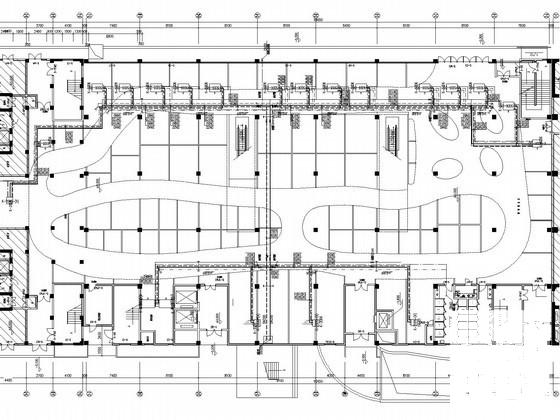

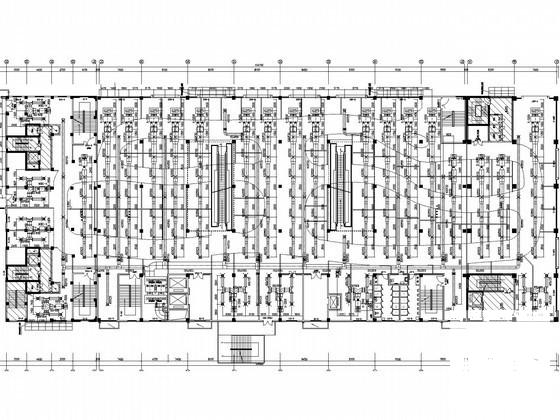

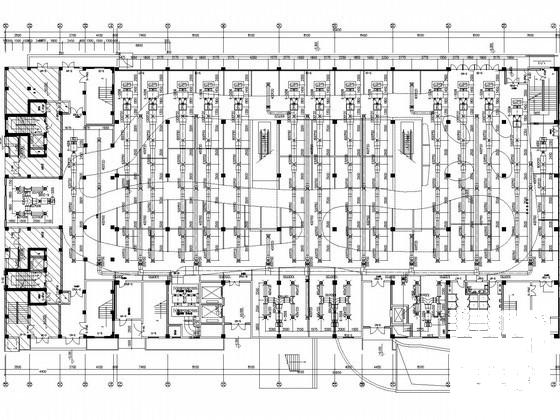

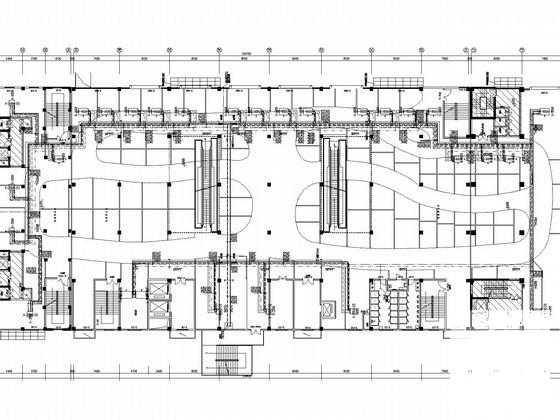

多层商业广场空调通风系统设计施工图cad平面图

附件详情

一、项目概要：
该项目为南京市某广场，建筑面积14000m2，该资料建筑层数：四层...
二、空调系统：

1.冷热源：空调系统冷热源由放置于屋顶的风冷热泵提供(甲方要求），夏季提供7～12℃空调冷冻水，冬季提供45～40℃的空调热水。

2.风系统：设置中央空调系统，夏季供冷，冬季供热。空气处理机组安装于吊顶内，新风经过滤（板式）、冷却（或加热）、后送入房间。
新风量的可由设置在新风管上的电动多叶调节阀调节风量，以满足室内人员的舒适度要求。

3.水系统：采用两管制空调冷冻水系统，夏冬转换。系统同程设置，冷冻水系统中每层空调主管与立管连接处设置动态平衡阀，以利于水力调节、水量的平衡...
