一份4层商业广场空调通风系统设计CAD施工图纸（制冷机房冷热源系统）

dfgaacc · 发表于 2020-2-26 09:48:17

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：28140.37平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：19张
设计内容：空调,通风,采暖,冷热源
冷热源：市政热网,电动压缩式冷水机组
空调系统：空气-水系统
采暖系统：散热器供暖,热水辐射
水系统：同程式
送风方式：散流器送风
项目所在地：内蒙古

附件详情

暖通设计说明
暖通空调设备表
空调管道平面图
地下室A区通风平面图
地下室B区通风平面图

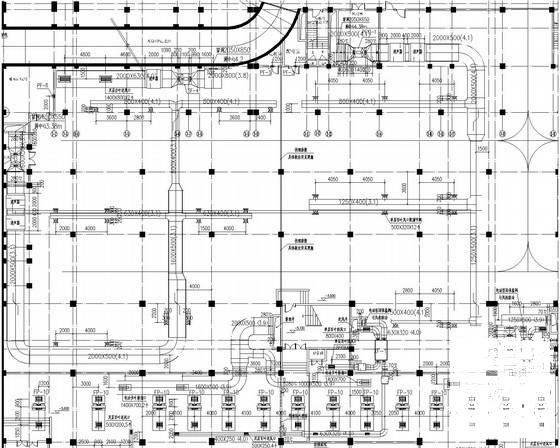

空调通风平面图
屋顶设备平面图

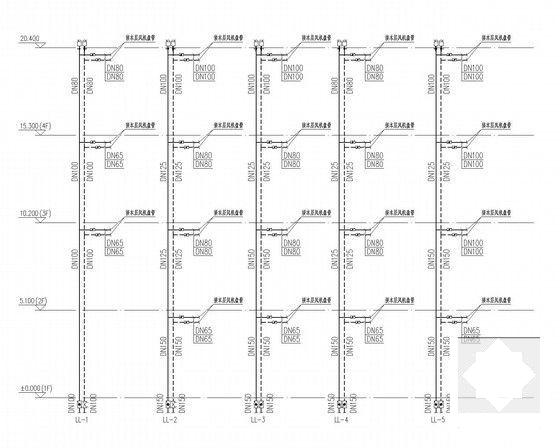

空调水系统图

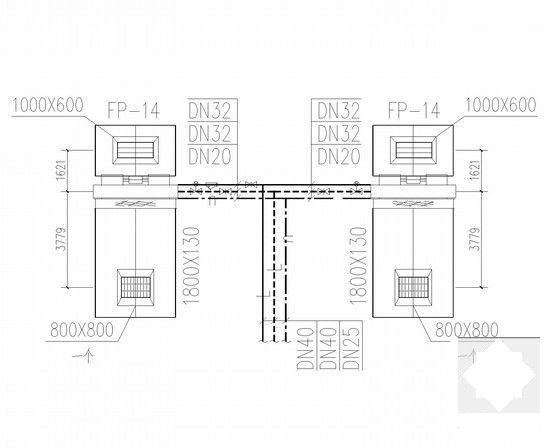

风机盘管大样图
屋顶风机安装示意图
分集水器大样图
制冷机房配管图

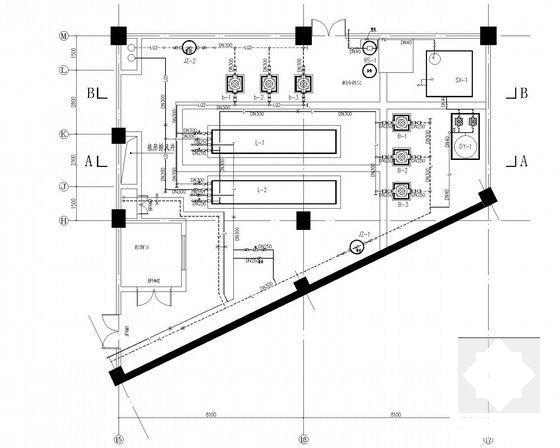

制冷机房设备布置图

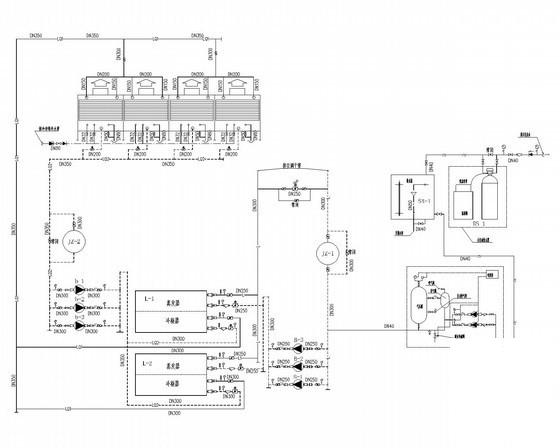

冷热源系统原理图
...

附件详情

一、项目概要：
总建筑设计面积：28140.37m2，建筑层数：地上4层，地下1层。建筑高度：20.72米...
二、冷热源：
1.地暖系统由西区换热站提供热源。
2.散热器系统由地下北侧换热泵房提供热源。
3.空调冷水由地下室制冷机房的两台螺杆式冷水机组提供...
三、采暖系统：
1.商业及超市供暖方式采用地板辐射供暖，车库供暖方式采用散热器供暖。
2.水系统采用同程式。地下一层和地上一层均为上供上回系统，地上二~四层为下供下回系统...
四、空调系统：
1.商场采用中央空调系统夏季制冷；系统采用新风加风机盘管系统，新风由各层的吊顶式热回收新风机提供。
2.最大空调冷负荷2177.854KW，冷指标156.2W/m2...

图纸共19张。
