4层医院手术部集中空调系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 洁净等级:十万级
  • 水系统:双管制,四管制,同程式
  • 送风方式:散流器送风
  • 节点大样:风机盘管
  • 项目所在地:江苏

附件详情

一、项目概要:

该项目位于江苏省。医院手术部及ICU重症监护病房设于病房楼二、三层,共设有Ⅰ级净化手术室1间、Ⅱ级3间、Ⅲ级10间及相应的辅助用房,净化空气处理机组设于设备层。图纸内容包含设计施工说明,主要设备材料表及图例,空调平面图,设备层空调留洞平面,空调水系统图,新风机房图等...

二、空调系统:

1.冷热源:采用风冷热泵机组...

2.风系统:采用全空气净化空调系统,风机盘管加新风...

3.水系统:采用四管同程式,双管同程式...

三、通风排烟系统:

1.通风系统:二、三层手术部及ICU净化空调新风分区采用新风机组集中预处理后通过循环机组送风管送至各手术室,新风支管设置进口TORX定风量调节阀恒定新风量;手术室及卫生间均独立设置排风系统...

2.防排烟系统:手术室及卫生间均独立设置排风系统,排风机组选用低噪音型,手术室排风口设于手术床头顶部...

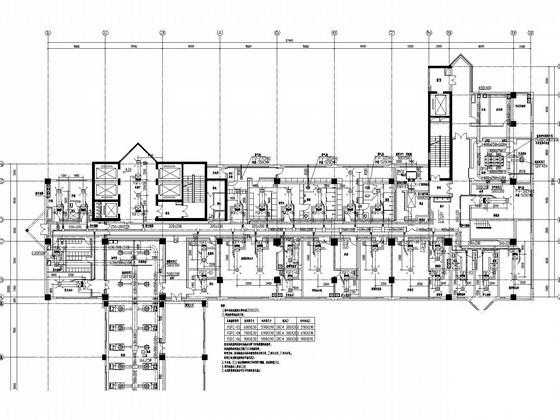

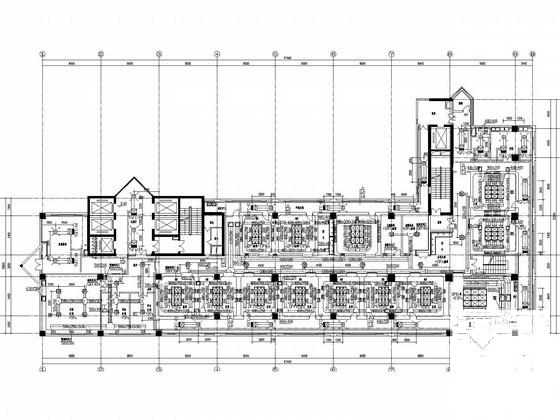

三层空调平面图

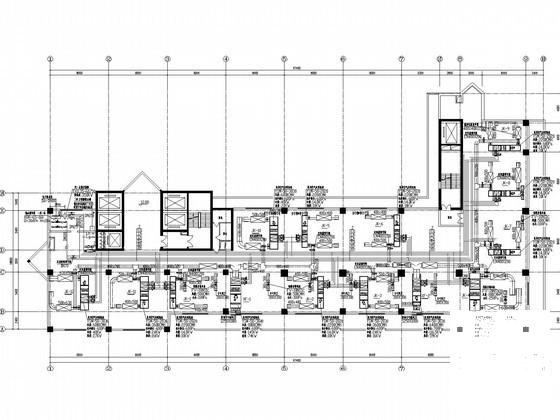

设备层空调平面图

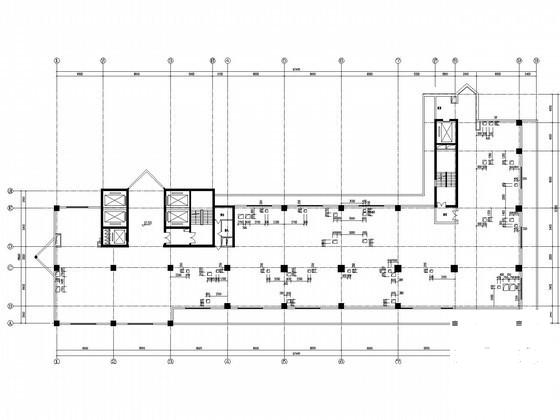

设备层空调留洞平面

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 医院空调设计图纸 - 1
    医院空调设计图纸 - 1
  • 医院空调设计图纸 - 2
    医院空调设计图纸 - 2
  • 医院空调设计图纸 - 3
    医院空调设计图纸 - 3
  • 医院空调设计图纸 - 4
    医院空调设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
