医院洁净手术部空调系统改造工程_CAD

  • 设计说明:无
  • 建筑类别:医疗
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 图纸设计深度:深化设计图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 空调系统:空气-水系统
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

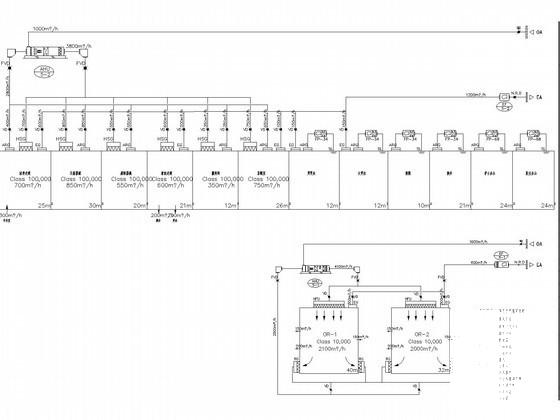

该项目为山东省省一个市立医院建筑。图纸内容包含,主要设备材料表及图例,风管平面图,展开图,手术顶棚图,水管平面图等...

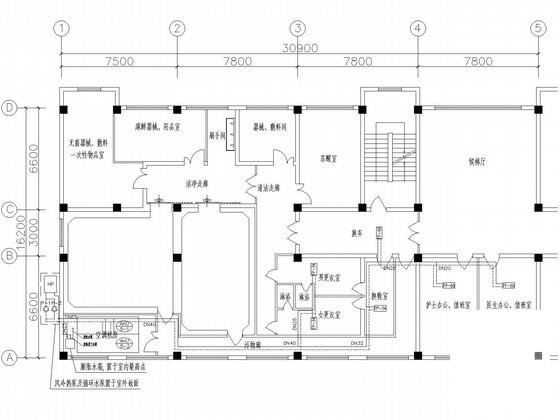

水管平面图

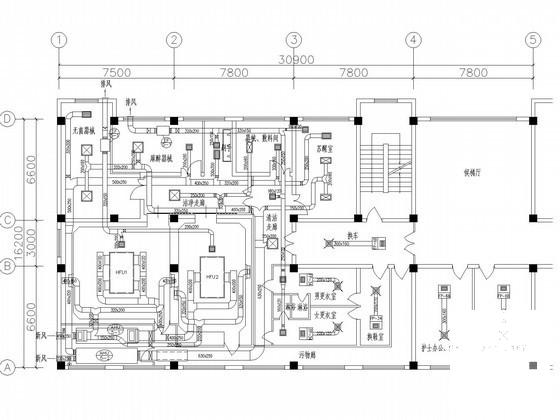

空调布置平面图

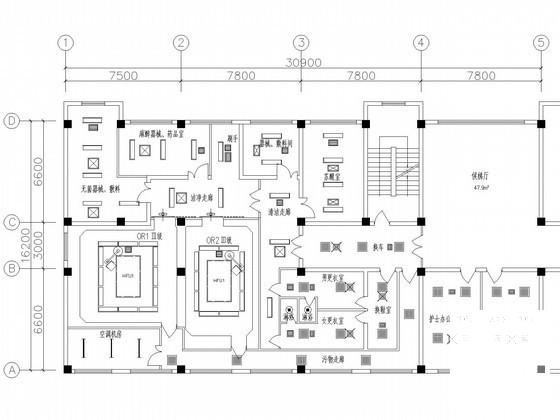

风口布置平面图
