多层综合楼公共建筑空调通风及防排烟系统设计施工CAD大样图

一、项目概要：

该项目位于江西省，是一个多层综合办公楼公共建筑，地上3层，总建筑面积2781.44m2。图纸内容主要包含设计施工说明，主要设备材料表及图例，通风空调平面图，空调水管平面图，空调水系统原理图，安装大样图等...

二、空调系统：

1.冷热源：采用风冷模块热泵机组...

2.风系统：采用风机盘管加独立新风系统，侧送下回...

3.水系统：采用一次泵两管制系统...

三、 通风防排烟 系统：

独立卫生间、公共卫生间设机械排风系统，排风量按照换气次数8-10次/h计算；通风、空调系统风管在穿越防火分区、空调机房及垂直风管与每层水平风管交接处的水平风管上均设70℃防火阀...

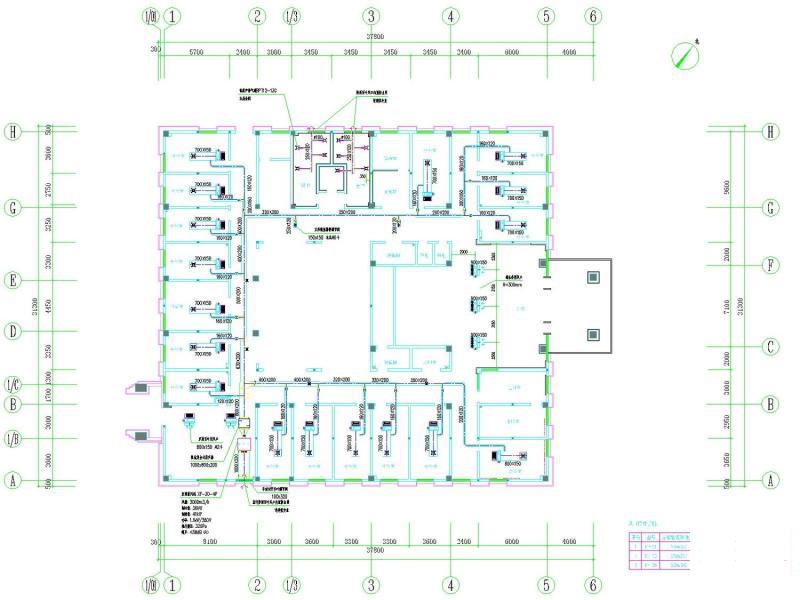

一层通风空调平面图

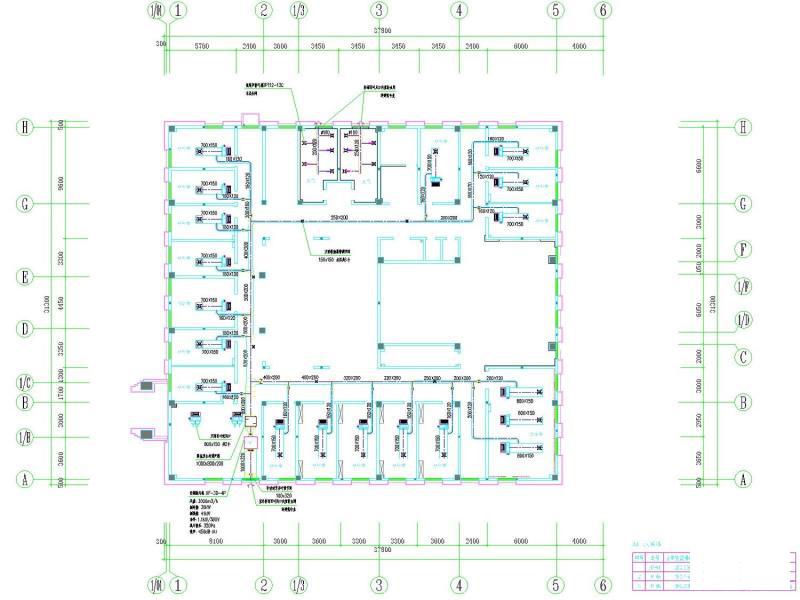

二层通风空调平面图

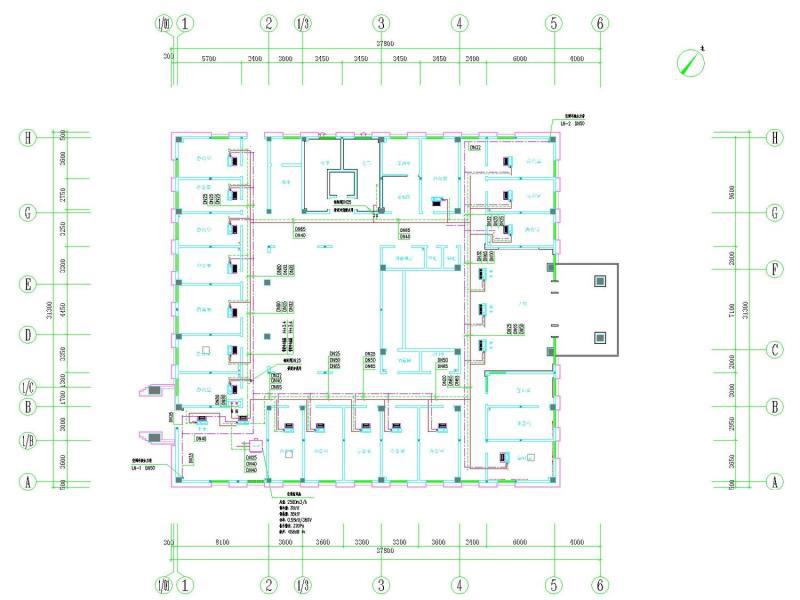

一层空调水管平面图

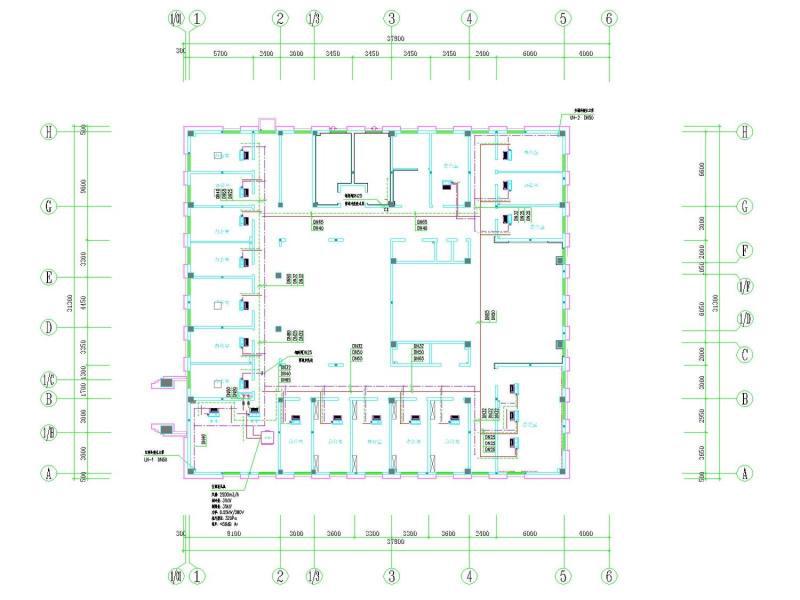

二层空调水管平面图
