33层民用建筑通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要
该项目包括三大块，分别为地上五层综合商业楼通风设计、地下二层车库通风及防排烟系统设计、以及1#~6#住宅楼通风系统设计，地上建筑最高为三十三层。
二、设计内容
通风与防排烟系统
（1）住宅楼：本建筑地上防烟楼梯间及防烟楼梯间前室均设置有可开启外门或外窗，面积满足自然排烟条件，故防烟楼梯间均采用自然排烟方式；不满足自然排烟条件的合用前室设置了机械正压送风系统(ZS-1)，正压送风机(ZS-1)设置在屋面上；失火时，接火灾信号,失火层及其相临上下层合用前室的常闭式多叶正压送风口同时自动打开，同时联动其对应防烟系统的正压送风机运转送风......

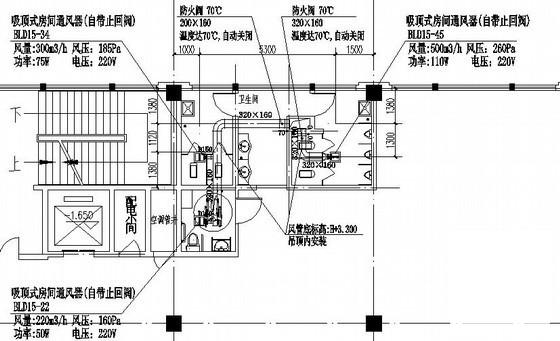

（2）商业楼：本楼各功能区域均满足自然排烟条件，采用自然排烟方式。三～五层公共卫生间设置机械通风系统，换气次数按不小于10次/h。
（3）地下车库

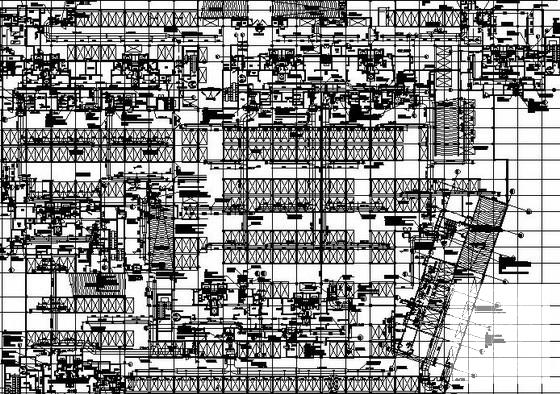

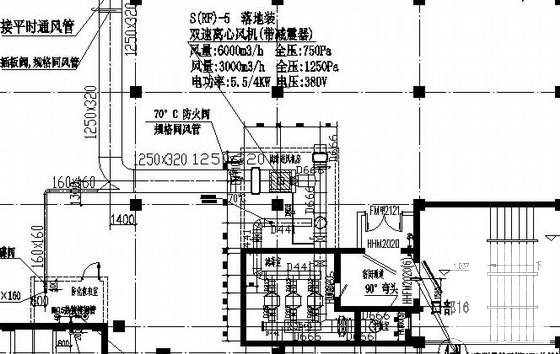

地下室部分防烟楼梯间均不满足自然排烟条件，故均设置了机械正压送风系统，正压送风机均落地安装在地下负二层底板上；地下汽车库设置机械通风及排烟系统，通风排烟换气次数不小于6次/小时，排烟系统和排风系统共用；地下各防火分区有车道出入口的防火分区均采用机械排风，补风采用车辆进出口坡道自然补风的方式.....

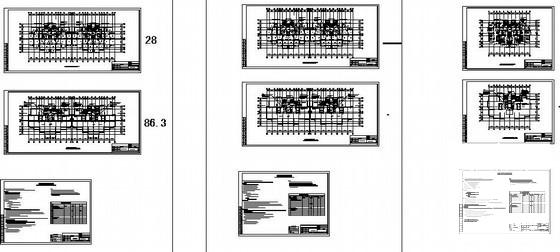

，图纸共55张。
