多层公共建筑空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

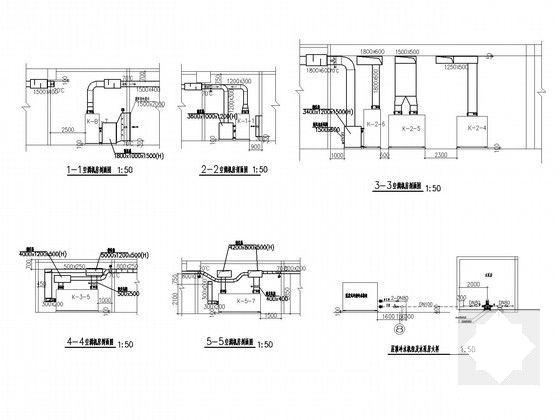

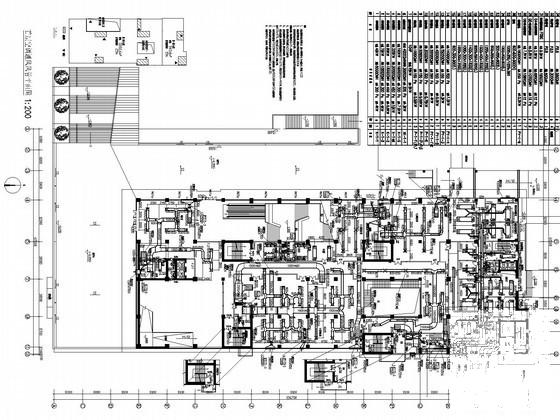

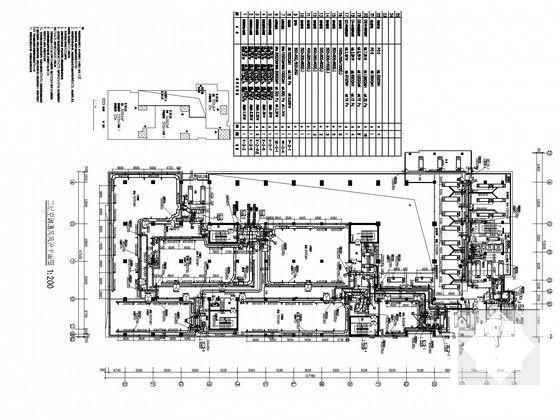

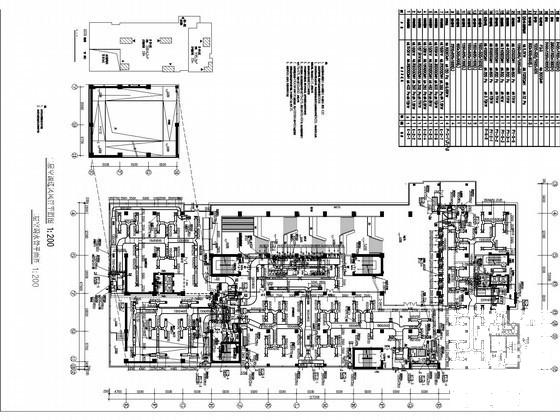

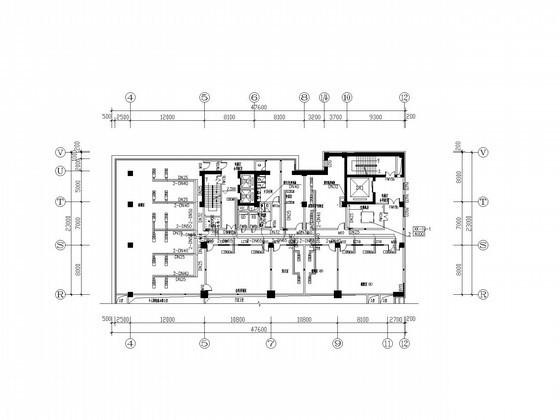

该项目是一个多层公共建筑，地上6层，地下2层，建筑面积27000平米。图纸内容包含设计施工说明，主要设备材料表及图例，通风排烟平面图，空调风平面图，屋顶风机平面图，加压送风及排烟系统图，空调水平面图，空调水系统图等...

二、空调系统：

1.冷热源：板式换热器 板管蒸发式冷凝冷水机组
2.风系统：采用风机盘管加独立新风
3.水系统：空调水系统均为一次泵变水量双管系统。

三、 通风防排烟 系统：

1.通风系统：共卫生间：根据通风的需要，设计机械排风系统。各空调房间正压自然排风与机械排风相结合。
2.防排烟系统： 防排烟系统主要是由楼梯加压送风系统、排烟系统及相应的控制系统组成；地下层设备机房设置机械通风与排烟合用系统
