6层高级中学教育建筑空调通风防排烟系统设计施工CAD图纸

一、项目概要：

该项目位于江苏省，是一个高级中学扩建工程多层图书馆建筑，地上6层，地下1层，总建筑面积约为1.92万平方米，建筑高度为23.5米。地下室为汽车库及变配电房、泵房等设备房。地上为图书馆六层、建筑面积约为0.33万平方，学生活动中心六层、建筑面积约为0.98万平方，报告厅（礼堂）二层，建筑面积约为0.33万平方。

图纸内容主要包含设计施工说明，主要设备材料表及图例，冷冻水系统图，防排烟系统图，地下室通风平面图，空调通风平面图，空调水管平面图，座椅风口预埋详图，空调机房详图及剖面，空调控制原理图等...

二、空调系统：

1.冷热源：采用风冷螺杆式热泵机组，分体空调...

2.风系统：采用全空气系统，风机盘管加新风系统...

3.水系统：采用冷冻水系统均采用一次泵系统。立管采用异程式、水平管同程式或异程式布置...

三、 通风防排烟 系统：

通风系统：

为确保新风供应，采用分体空调的学生活动中心各教室采用机械送风系统。进入空气处理机组，再经加压、冷却、除湿后由风口送入室内。空调季节排风量按新风量的80%运行。过渡季节全新风系统按总送风量的60%运行，过渡季节由开启的外门、外窗自然排风。图书馆阅览室、校史馆、礼堂舞台等大空间采用上送上回风，礼堂观众厅则采用座椅送风，下送上回风方式。...

防排烟系统：

采用自然排烟，地上楼梯间每五层可开启外窗面积不小于2.0m。地下楼梯间在首层可开启外窗面积不小于2.0m。图书馆、学生活动中心、报告厅（礼堂）有外窗房间可开启外窗面积不小于房间面积的2%，采用自然排烟...

图纸展示：

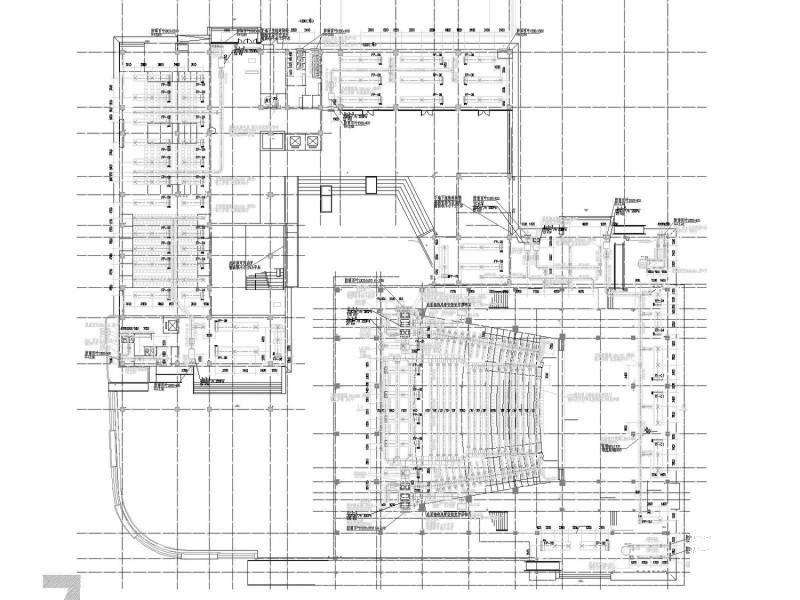

一层空调通风平面图

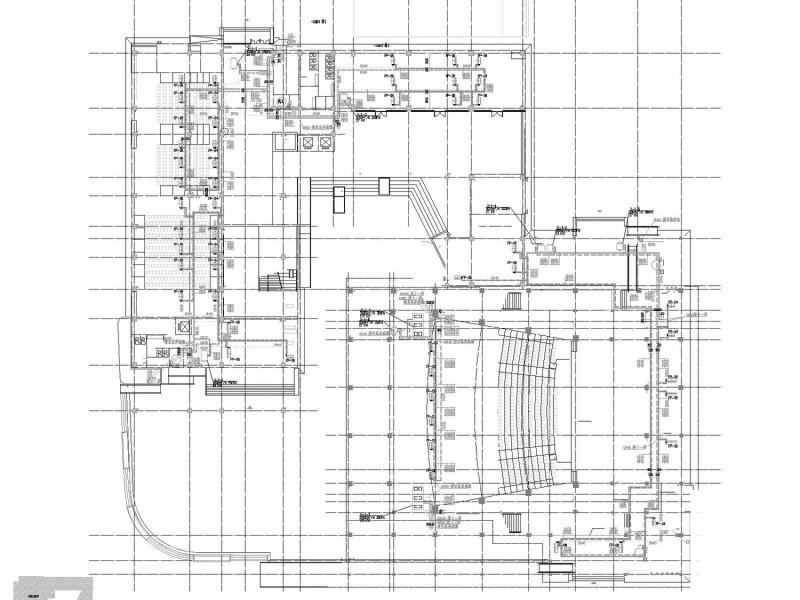

一层空调水管平面图

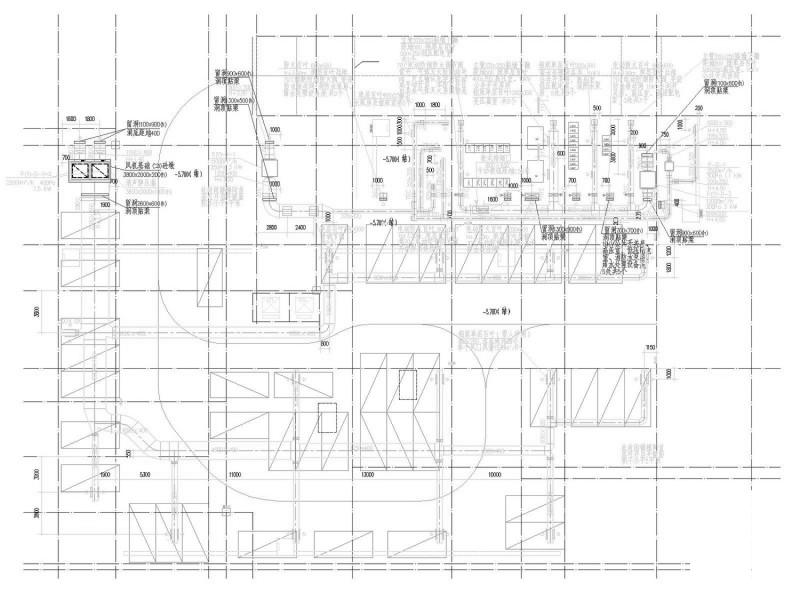

地下室通风平面图

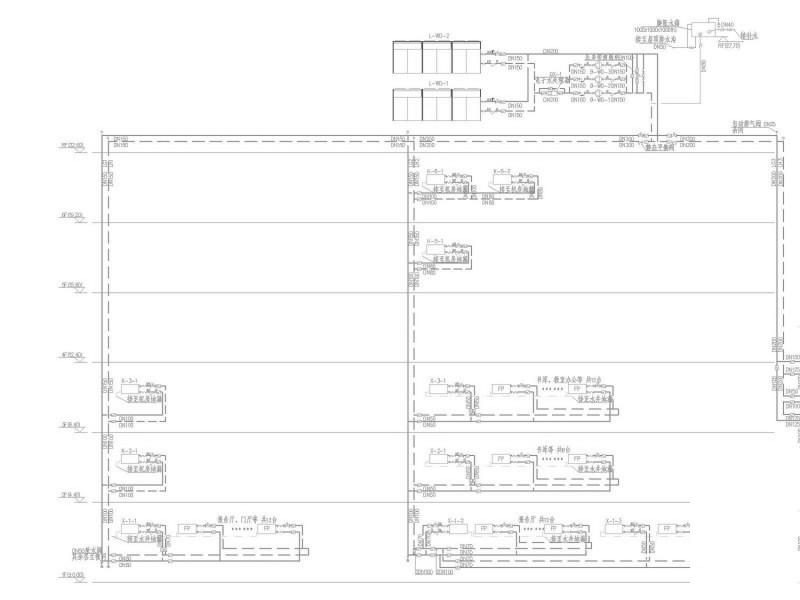

冷冻水系统图一
