2层太阳能厂房舒适性空调系统设计CAD施工大样图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：工业建筑
  • 建筑设计面积：24542平方米
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 设计内容：空调,通风,采暖,冷热源,机房
  • 冷热源：电动压缩式冷水机组
  • 空调系统：空气-水系统
  • 水系统：定流量,异程式
  • 送风方式：侧面送风,散流器送风
项目概要：
该项目为山东大海新能源发展有限公司太阳能硅片生产项目(一期)切片车间暖通工程，建筑物占地面积：14217m2 ,建筑总面积为24542m2 ;建筑层数：二层工业建筑；建筑高度：厂房为11.75m2厂房生产
类别：丁类；建筑物耐火等级：二级。
图片展示：

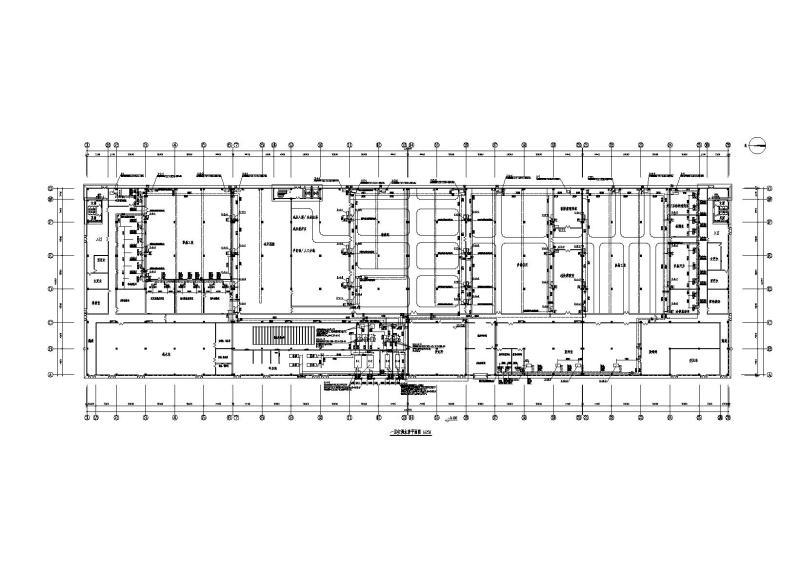

一层空调平面图

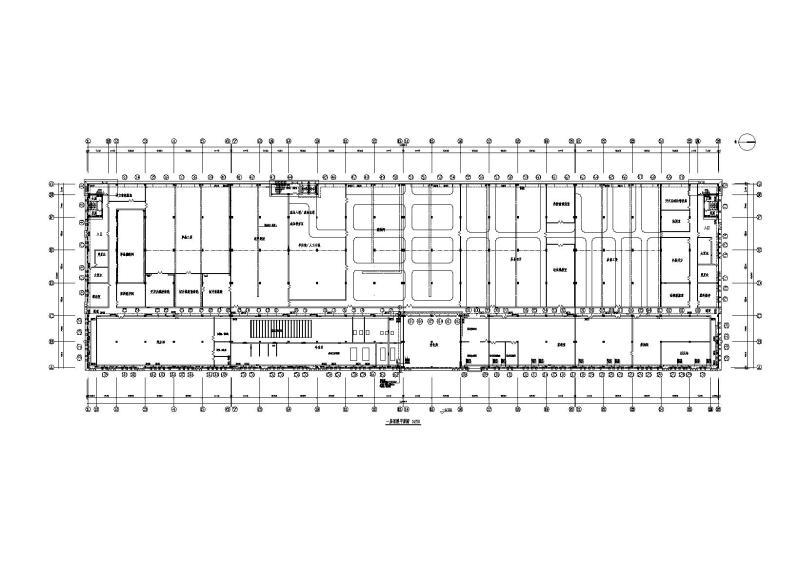

一层采暖平面图

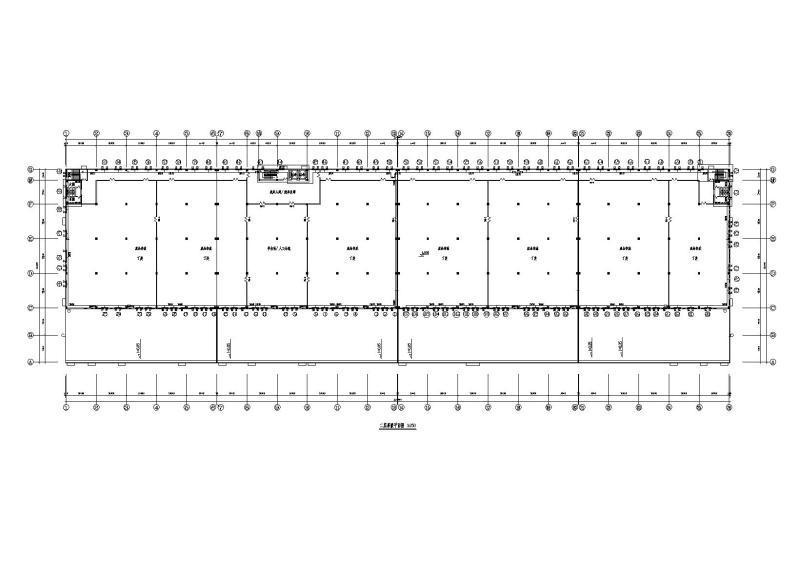

二层采暖平面图

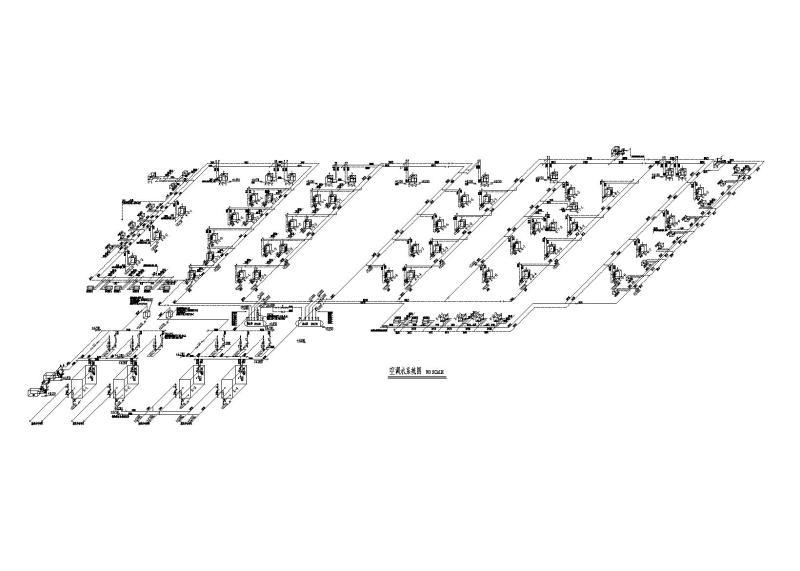

空调水系统图

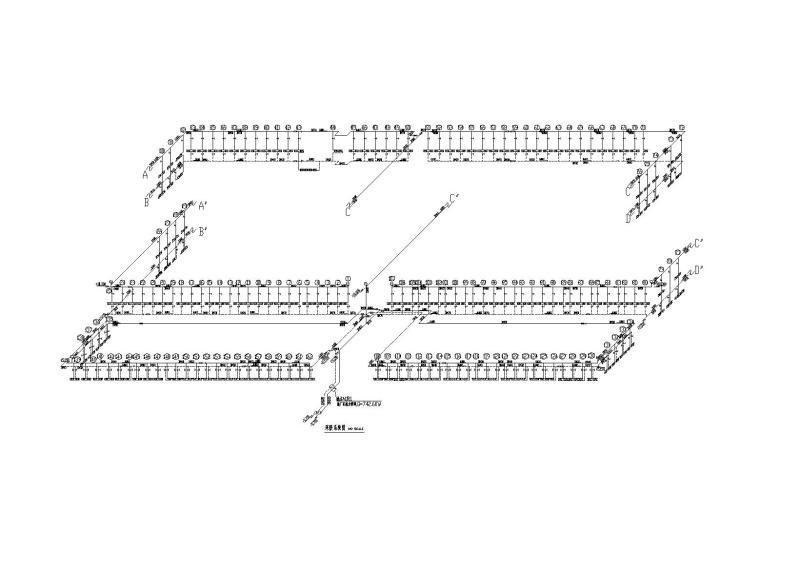

采暖系统图
集水器安装大样图
风机盘管接管示意图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 太阳能空调设计 - 1
    太阳能空调设计 - 1
  • 太阳能空调设计 - 2
    太阳能空调设计 - 2
  • 太阳能空调设计 - 3
    太阳能空调设计 - 3
  • 太阳能空调设计 - 4
    太阳能空调设计 - 4
  • 太阳能空调设计 - 5
    太阳能空调设计 - 5
  • 太阳能空调设计 - 6
    太阳能空调设计 - 6
  • 太阳能空调设计 - 7
    太阳能空调设计 - 7
以上是部分截图，请下载附件后查看完整高清内容
