供电局办公楼空调通风CAD图纸

附件详情

该项目位于宜昌市,由原有建筑十一层,6381平方米,新增建筑十五层,11442平方米,组成,其中,地下一层为车库和设备房,一层及以上为办公室。工程总建筑面 积为17823 m2,建筑总高度为59.1m,是一类公共建筑。
本专业的设计范围包括大厦舒适性中央空调、通风及防排烟设计。
该项目采用集中式制冷(热)、双水管及末端风柜或风机盘管加新风柜的中央空调系统。空调总面积为15500m2,系统总冷负荷为778USRT。
空调冷源采用冰蓄冷系统,选用两台229USRT的双工况螺杆式制冷机组,一个160m3的冰球式蓄冰槽,蓄冷量为2560USRT,两台换热量为1350kW的板式换热器,热源设备采用两台700kW的电热水锅炉.

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

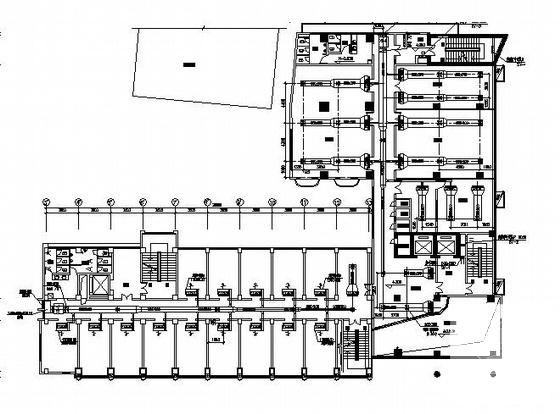

  • 办公楼空调通风 - 1
    办公楼空调通风 - 1

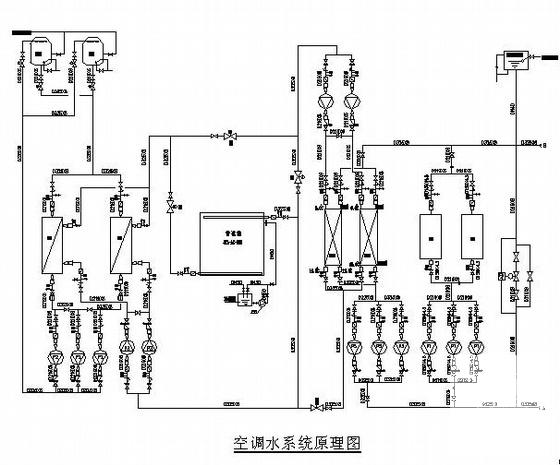

  • 办公楼空调通风 - 2
    办公楼空调通风 - 2

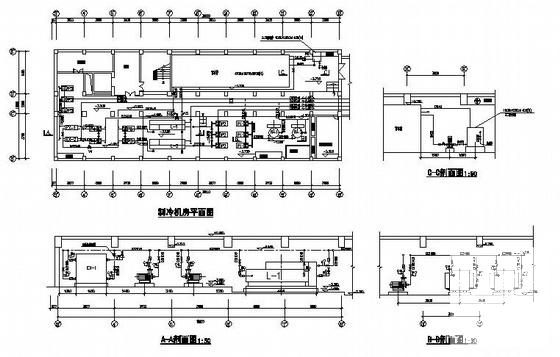

  • 办公楼空调通风 - 3
    办公楼空调通风 - 3
  • 办公楼空调通风 - 4
    办公楼空调通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
