3层医院接诊医技楼采暖通风给排水施工CAD图纸

  • 设计详细说明:无
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 设计内容:通风,采暖
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖
  • 水系统:双管制,同程式
  • 送风方式:侧面送风
图纸说明:
图纸内容为医院接诊医技楼采暖通风图,内含采暖、通风、给排水平面图纸及系统图
散热器采用四柱760型
所有供回水干管坡度均为i=0.003
跨越管安装截止阀门,并比相应立管小一号.
自动排气阀为ZP-I型,规格为DN20(DN25).
采暖地沟做法参见<<冀92G12>>
地沟尺寸为B*H=1000*1200沟地为-1.32
顶层散热器加手动放气阀.

图片展示:

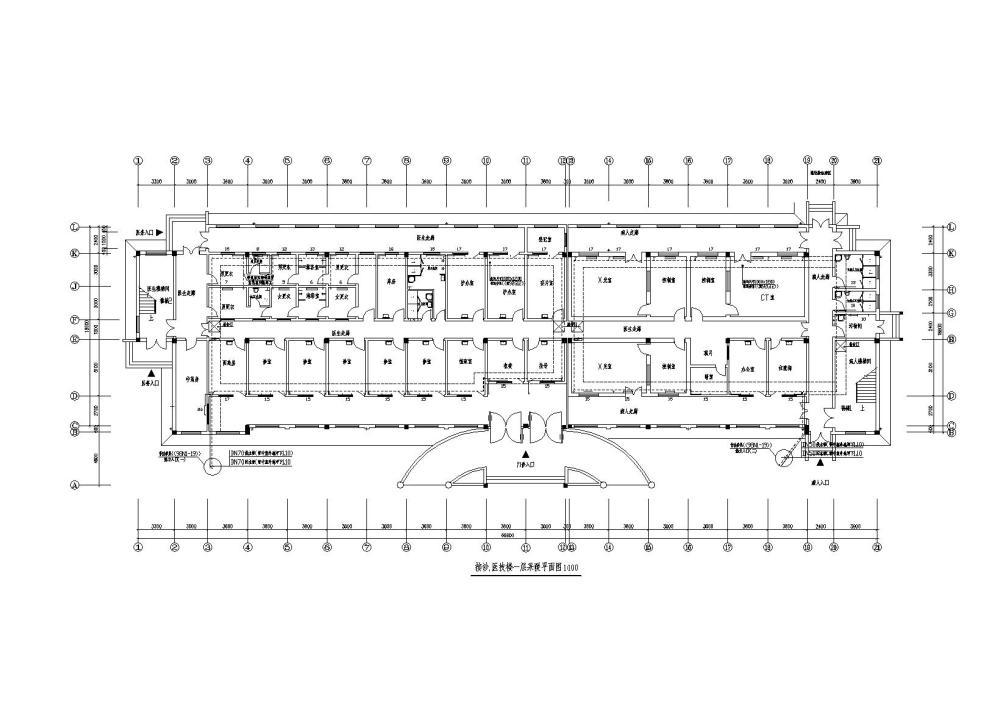

接诊.医技楼一层采暖平面图

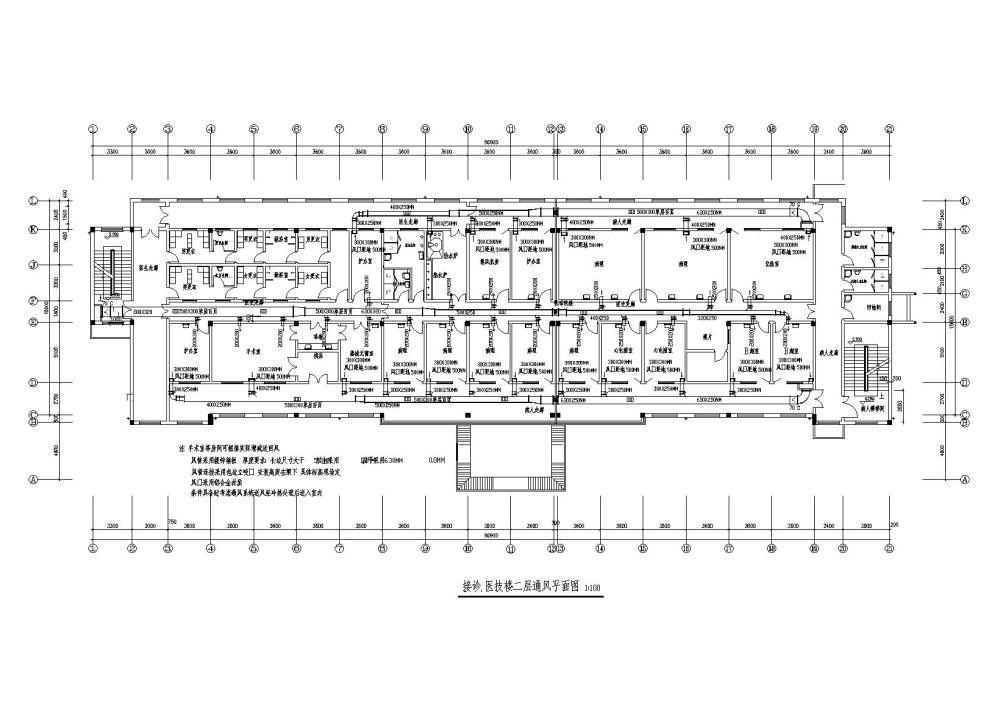

接诊.医技楼二层通风平面图

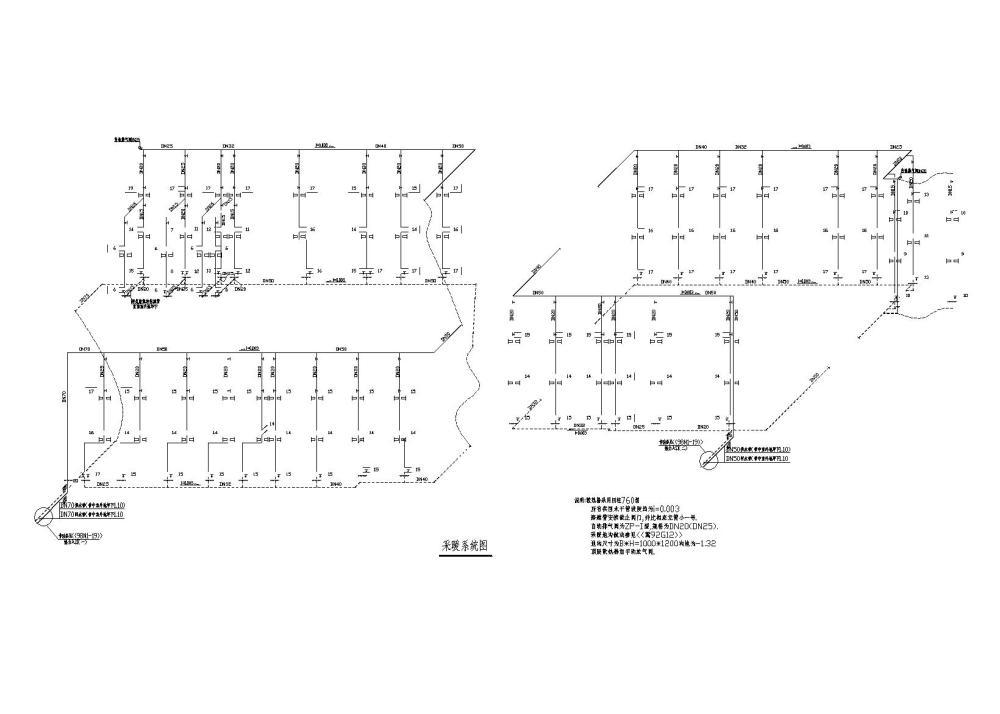

采暖系统图
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 给排水采暖施工 - 1
    给排水采暖施工 - 1
  • 给排水采暖施工 - 2
    给排水采暖施工 - 2
  • 给排水采暖施工 - 3
    给排水采暖施工 - 3
以上是部分截图,请下载附件后查看完整高清内容
