医院综合楼通风空调施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计内容:空调,通风,采暖,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:同程式,异程式
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 资料目录
  • 主要设备材料表

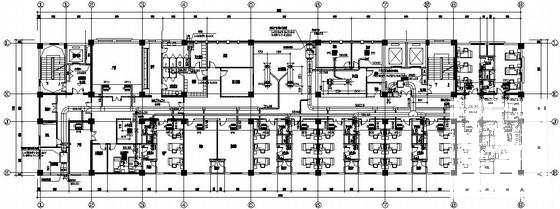

  • 空调风管平面图
  • 空调水管平面图

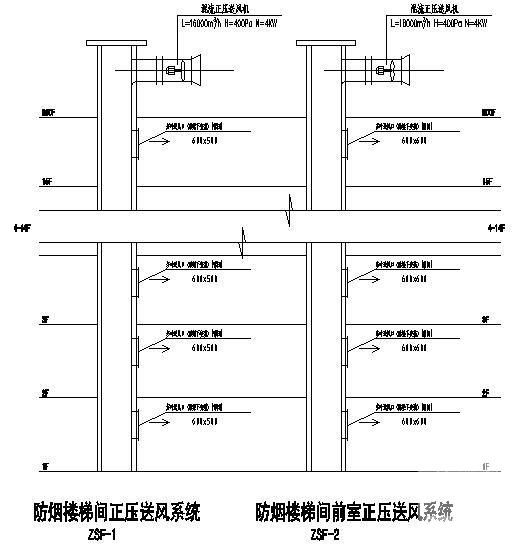

  • 正压送风系统图
  • 机房通风平面图

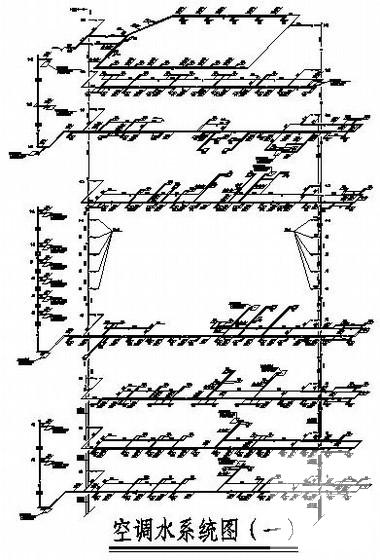

  • 空调水系统图

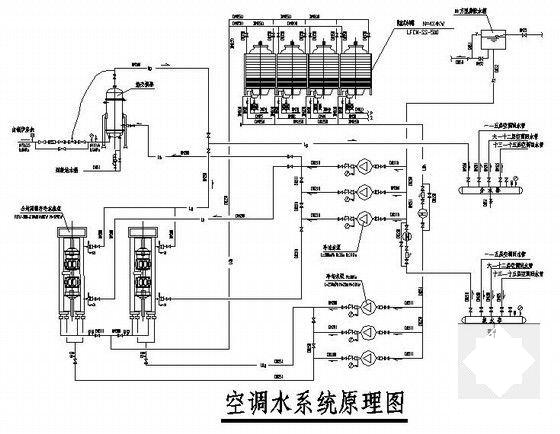

  • 空调水系统原理图
  • 剖面图

附件详情

该项目为江苏省沭阳县某医院综合楼的空调工程。设计内容:大楼的空调及通风设计、大楼防排烟设计。大楼冷热源设在室外,不在该资料范围内。
空调负荷、冷热源与系统:大楼空调负荷为:夏季 2036KW,冬季 1600KW。应建设方要求,空调冷源采用两台RSW-300-2螺杆式冷水机组,单台制冷量1060KW,制冷量共2120KW, 供回水7/12℃;热源采用医院室外自建蒸汽锅炉房,通过管壳式热交换器交换出60/50℃空调热水。(不在该资料范围内)本病房楼所有房间均采用风机盘管加新风系统,每层设一台新风机,新风负荷由新风机承担,新风机设在专用机房内或吊装。空调水系统均采用水平同程,竖向异程。空调水系统采用开式膨胀水箱实现定压和补水,膨胀水箱设于屋面....图纸22张。

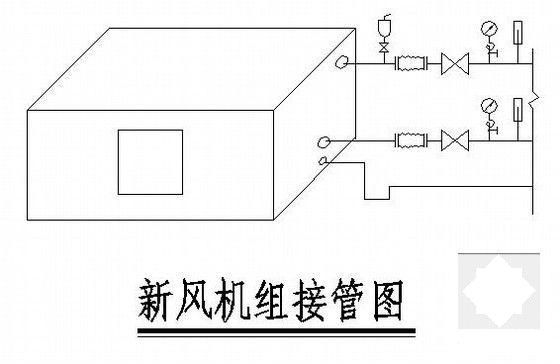

图5

图6

图7

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 医院综合楼空调 - 1
    医院综合楼空调 - 1
  • 医院综合楼空调 - 2
    医院综合楼空调 - 2
  • 医院综合楼空调 - 3
    医院综合楼空调 - 3
  • 医院综合楼空调 - 4
    医院综合楼空调 - 4
  • 医院综合楼空调 - 5
    医院综合楼空调 - 5
以上是部分截图,请下载附件后查看完整高清内容
