5层公共办公建筑空调通风防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

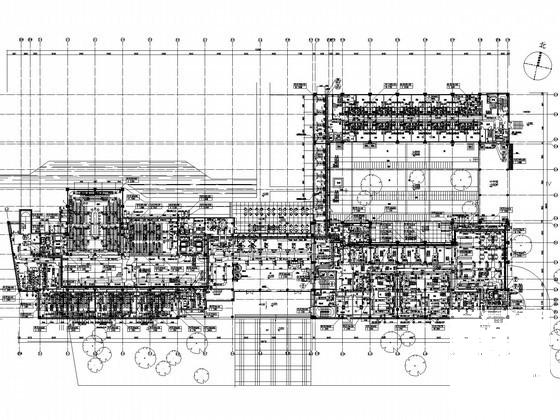

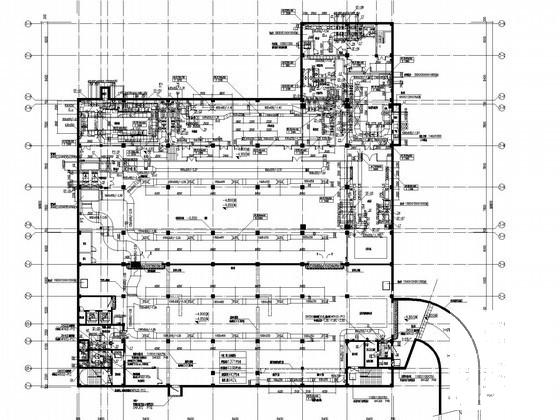

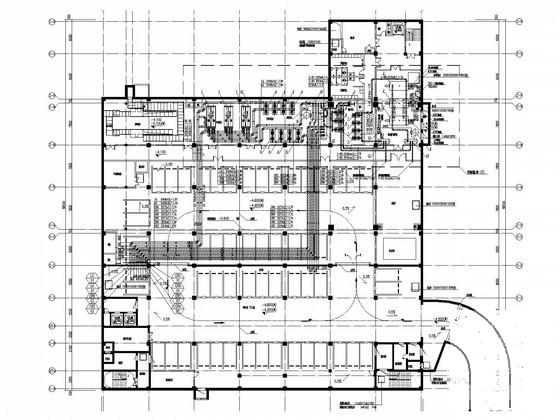

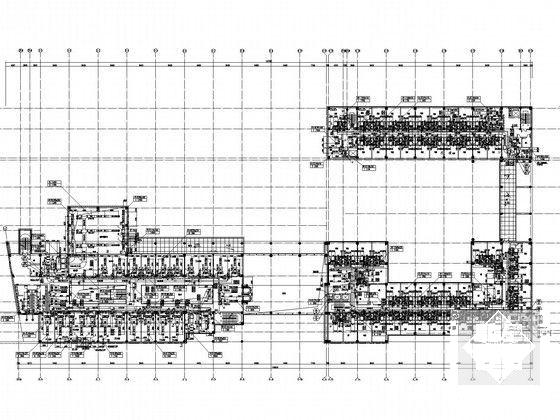

该项目位于上海市，是一个公共办公建筑，建筑设计面积：近代9平方米，地上五层，地下一层。图纸内容包含设计施工说明，主要设备材料表及图例，空调系统布置平面图，通风系统布置平面图，地下层平面平时及战时通风系统布置图，地下层平面平时及战时通风系统布置图，内走道排烟系统图等...

二、空调系统：

1.冷热源：采用恒温恒湿机房空调机组，风冷热泵机组，VRV热泵机组，变频变冷媒热泵机组等...

2.风系统：采用直接蒸发式变频变冷媒盘管加新风系统，恒温恒湿空调机组加新风系统，直接蒸发式变频变冷媒盘管加全热交换器系统等...

3.水系统：采用机械循环异程式系统...

三、通风排烟系统：

平时通风及消防排烟为机械排风（烟），自然进风方式。排风排烟量按6次/时换气计算；战时由防爆破活门和扩散室机械进风，平时由车库入口自然进风；平时排风由排风风机将汽车库废气由竖井排至室外...

四、燃气系统设计：

该项目燃气设备均采用上海市管道天燃气作燃烧气源。厨房灶具用气量为100Nm-/h。业务处理中心三号楼地下室3台燃气锅炉的用气量为每台124Nm-/h。该项目天然气总耗气量共计472Nm-/h。从城市天然气管网接来的天然气经天然气管道接入设置在餐厅一层的天然气表房，表房内设170Nm-/h的皮膜表共三只。计量后的天然气经低压天然气管道接入厨房和锅炉房，供厨房灶具及燃气锅炉使用。燃气锅炉房内天然气管道、厨房内燃气灶具及天然气管道由燃气公司负责设计安装，天然气管道采用无缝钢管，焊接连接，并在适当部位采用法兰连接。无缝钢管落料后须镀锌处理，然后二次安装...
