住宅小区一万平地下室电气施工CAD图纸

  • 建筑类别:住宅
  • 建筑设计面积:10255.13平方米
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 负荷等级:一级,二级,三级
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,有线电视和卫星接收系统,其它

该项目为贵阳市某住宅小区项目。本子项为该项目的一期地下室。地下室共1层,地下室主要为设备用房、停车库及自行车库,为Ⅰ类汽车库。地下室建筑面积为10255.13m。结构类型为框架剪力墙,地下室基础型式为独立基础+桩基。

一、设计范围
10KV系统及10/0.4KV变配电系统;应急照明和疏散指示系统;
电力及控制系统;电气火灾监控系统;
消防电源监控系统;照明系统;防雷与接地系统的设计。
光纤入户系统;有线电视系统;视频监控系统;
火警广播;火灾自动报警及消防联动控制;
防火门监控系统;电气设计抗震等。

二、图纸特点
此项目为某住宅小区地下室电气设计,专业性适中,复杂程度一般。此套图纸涵盖内容全面,有基本的强电弱电平面和系统,且图纸排布整齐,图面美观清晰。适合广大电气人员参考学习。

三、部分图纸摘录

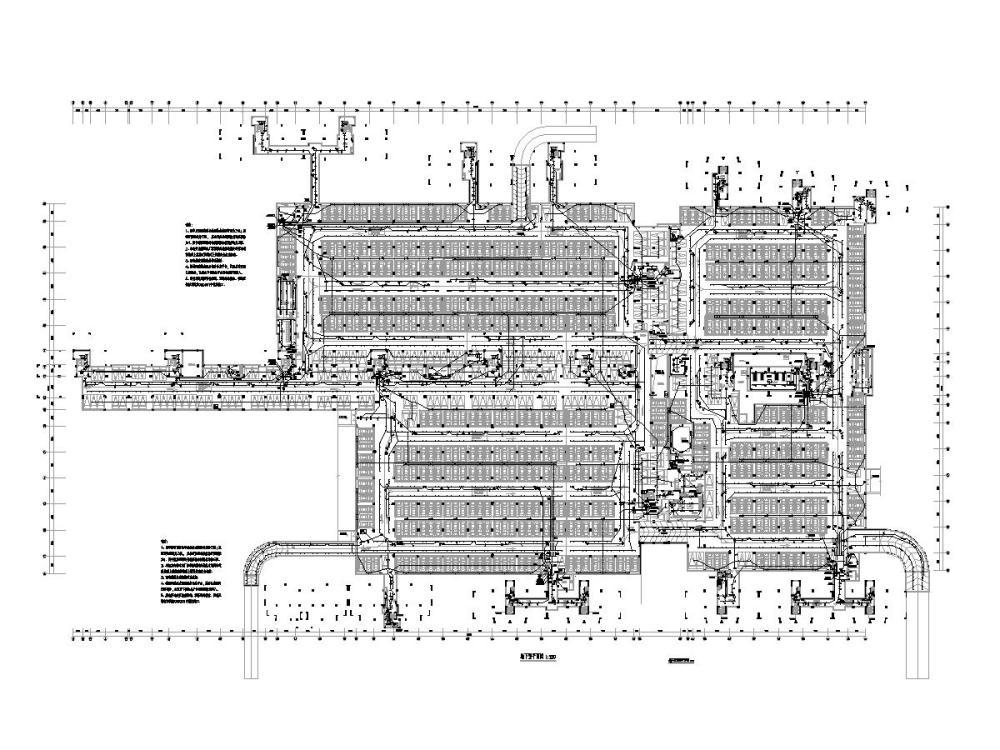

照明平面图

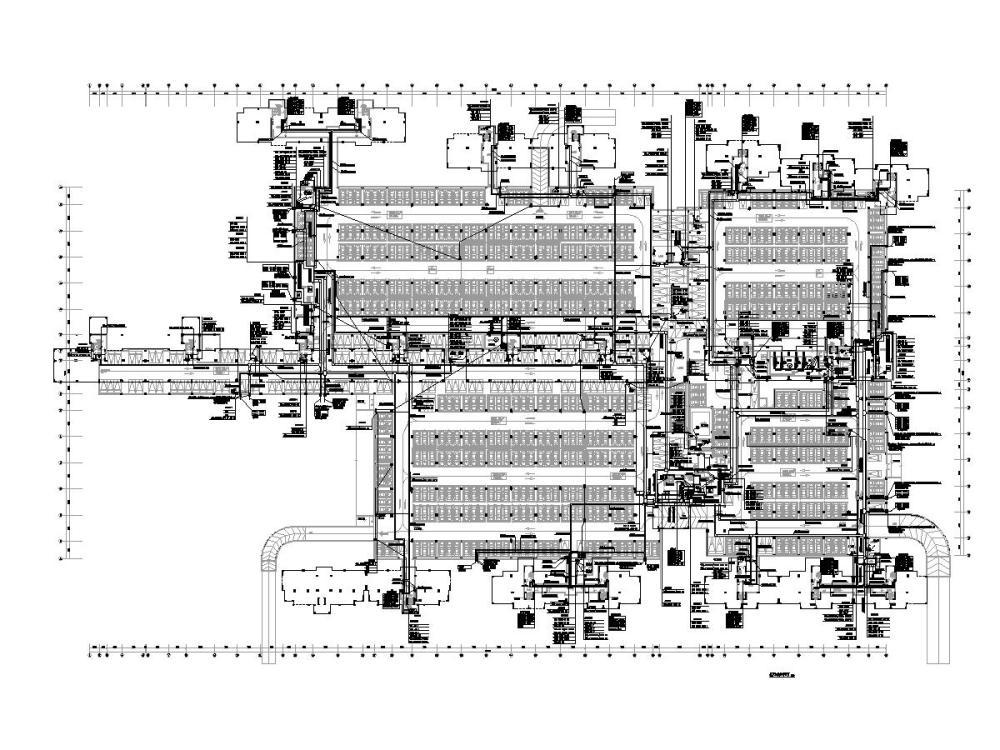

动力平面图

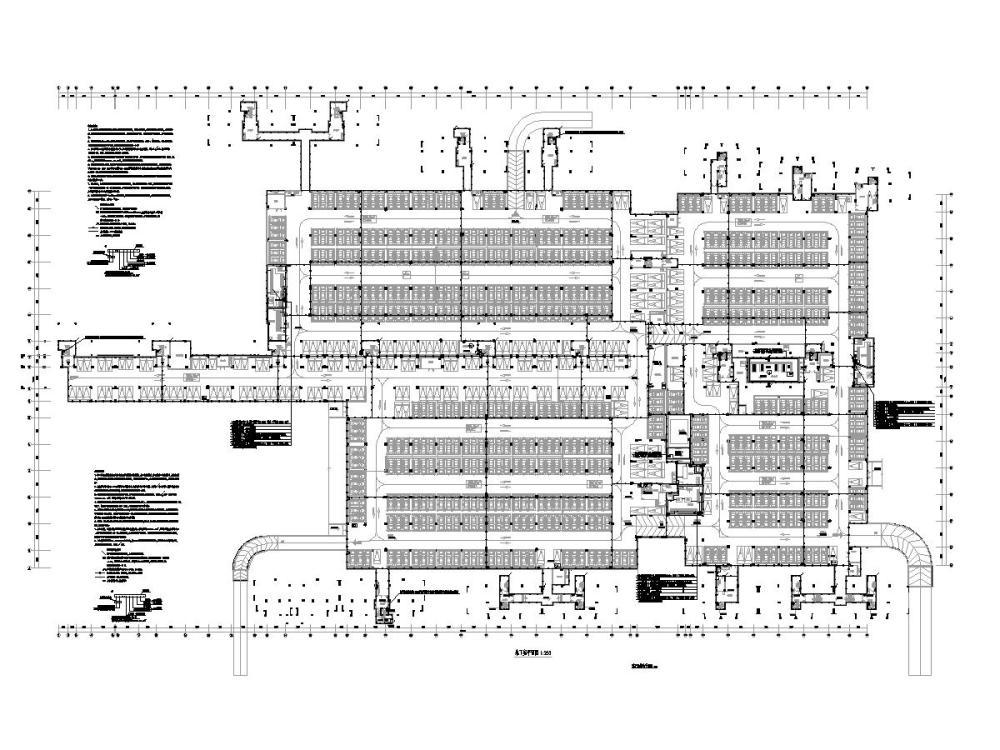

接地平面图

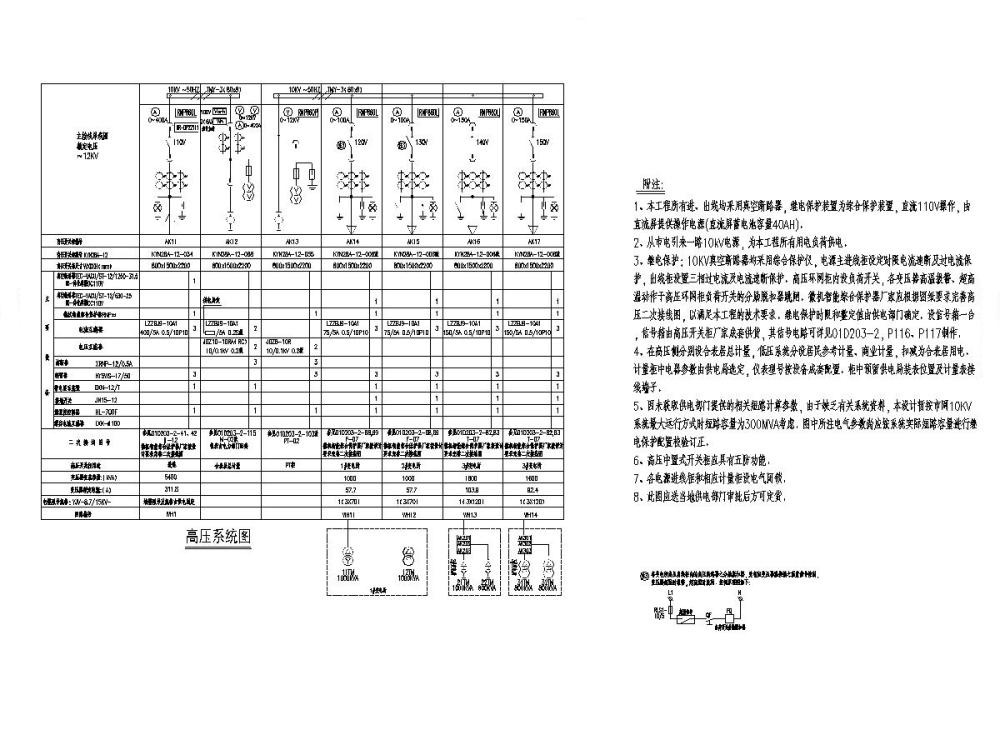

10kV配电系统图

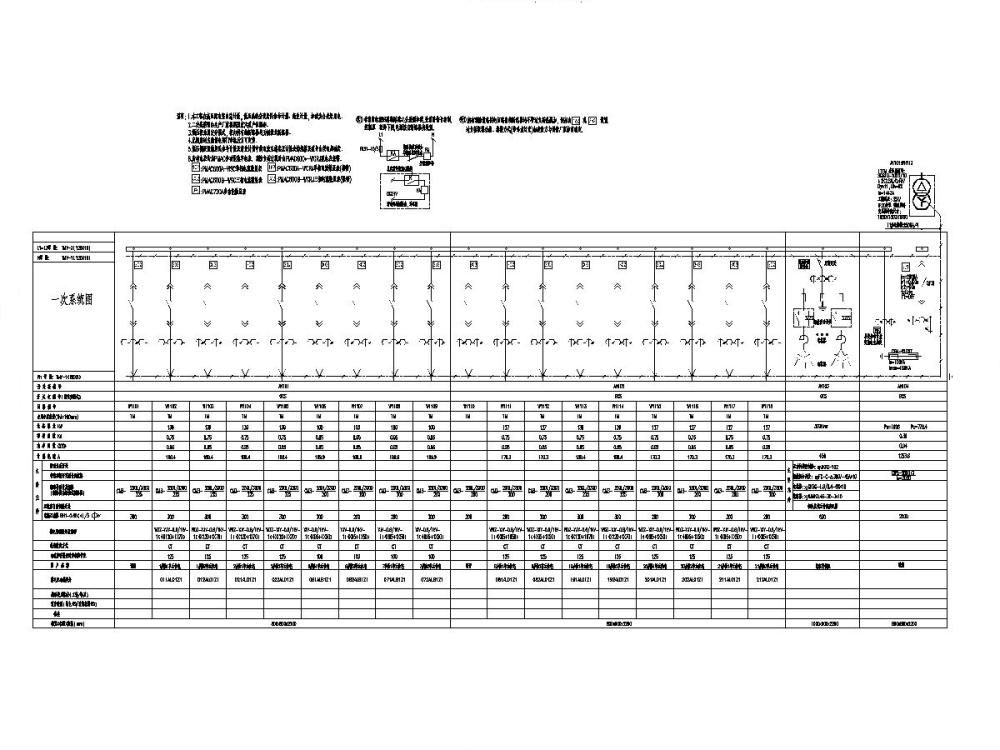

变电所低压配电系统图



消防电源监控系统图


电气火灾监控系统图



报警及联动控制系统图



防火门监控系统图



电气火灾监控系统图
有线电视系统图、光纤入户系统图



变电所竖向干线图


以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
  • 住宅电气施工图纸 - 9
    住宅电气施工图纸 - 9
  • 住宅电气施工图纸 - 10
    住宅电气施工图纸 - 10
  • 住宅电气施工图纸 - 11
    住宅电气施工图纸 - 11
  • 住宅电气施工图纸 - 12
    住宅电气施工图纸 - 12
以上是部分截图,请下载附件后查看完整高清内容
