块项目地下室电气施工CAD图纸

该项目是无锡市锡山区某号地块项目地下室，钢筋混凝土框架结构地下车库工程，功能主要为地下汽车库及非机动车库，属I类汽车库，按一级负荷供电。地下室防火分区共6个，其中非人防区6个（人防区1个）；该项目设计范围为非人防区的6个防火分区。

一、设计范围

220/380V配电系统；照明配电；

弱电平面布置；建筑物接地系统及安全措施；

火灾自动报警及消防联动系统等。

二、图纸特点

本项目为地下室工程电气设计，专业性适中，复杂程度一般。此套该资料包含电气设计各种基本的平面和系统，适合广大电气工作人员参考学习。

三、部分图纸摘录

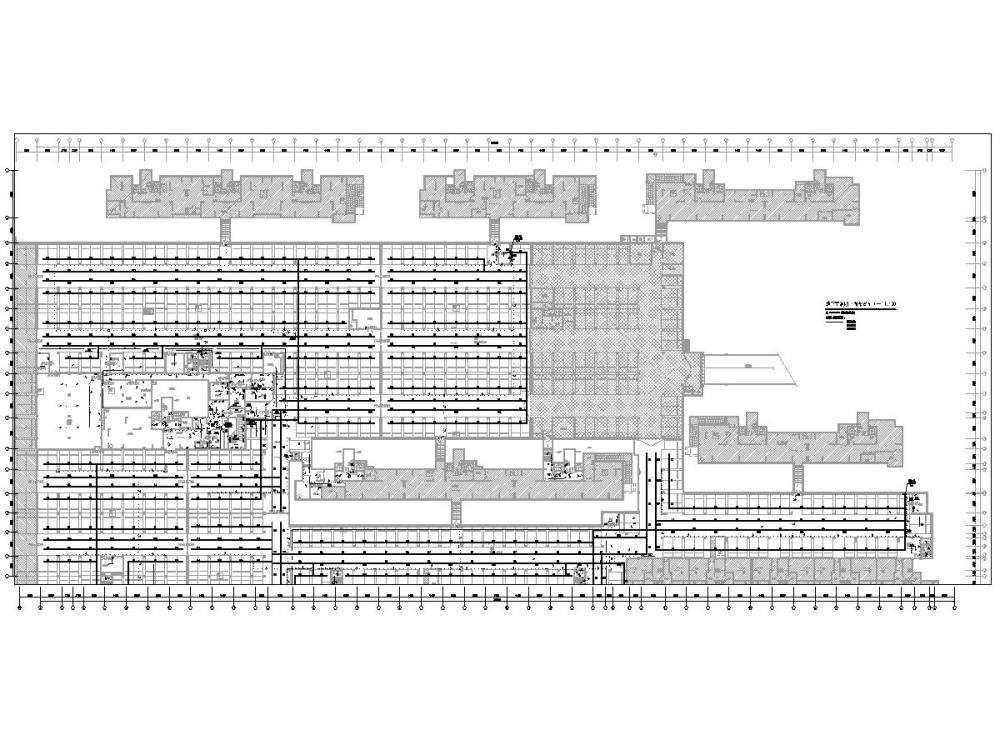

1区照明平面图

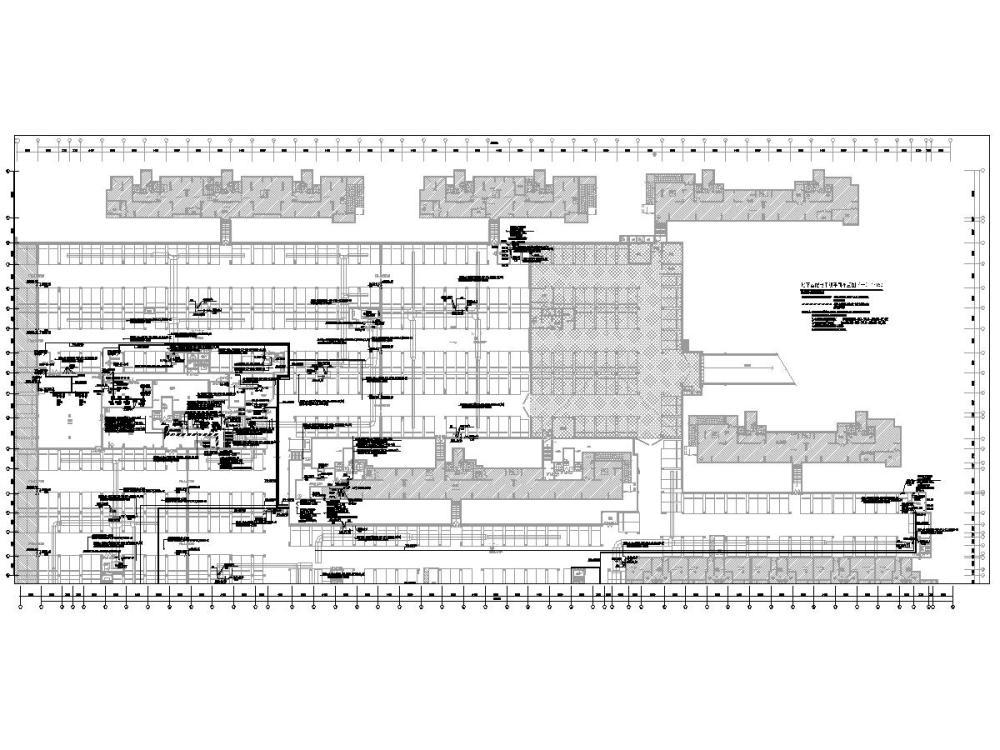

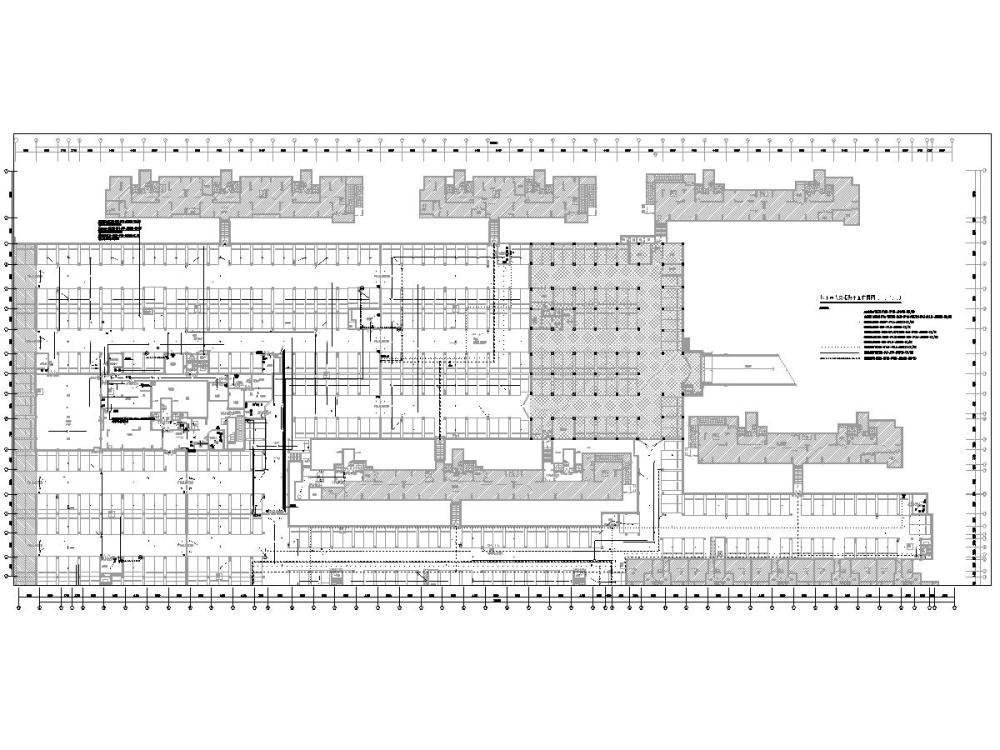

1区配电干线平面图 1区火灾报警平面图

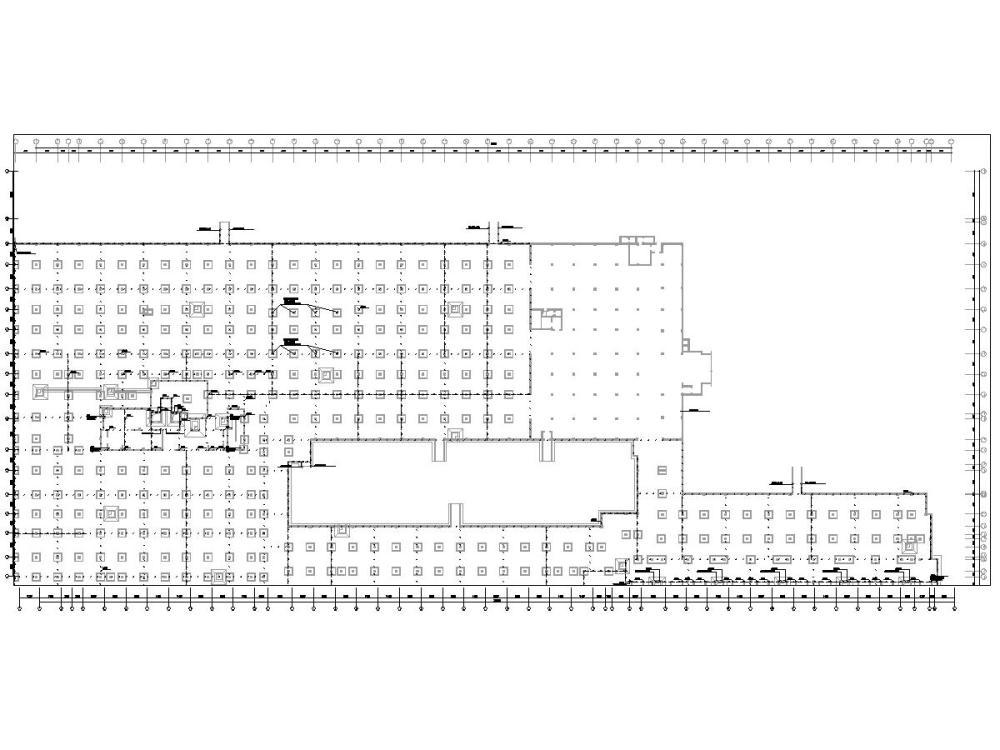

1区基础接地平面图

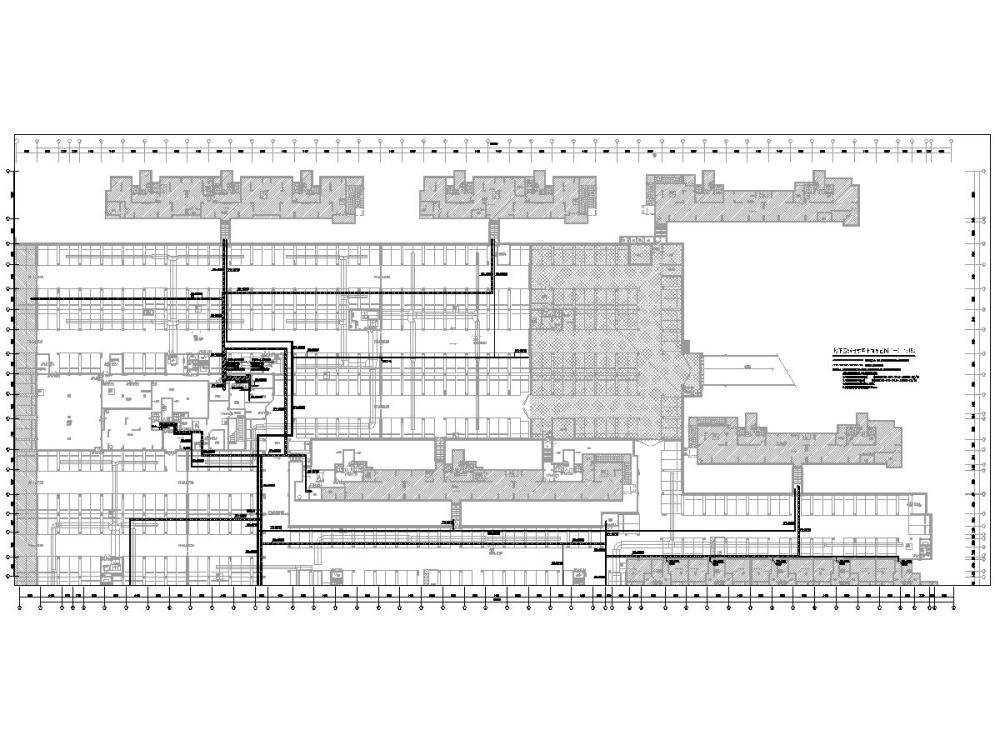

1区弱电桥架平面布置图

1区防火门监控安装示意图

1区消防泵房配电系统图

1区火灾自动报警及联动控制总系统图

1区电气火灾监控系统图

平面图总览

系统图总览

（系统图在CAD模型处，平面图在布局里）
