6层生产厂房电气施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3532.34平方米
  • 建筑地上层数:6层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:北京
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,入侵报警系统,视频监控系统,巡更管理系统,综合布线系统,有线电视和卫星接收系统,其它

该项目为北京创新园项目一期1#楼 ,总建筑面积3532.34m,其中,地上建筑面积3088.64m,地下建筑面积443.7m。地上6层,地下2层。建筑高度27.8m。

一、设计范围
电力配电系统;照明、插座配电系统;防雷及接地系统;
综合布线系统;安防监控系统;有线电视系统;
火灾自动报警及消防联动系统;火灾漏电监控系统;
周界报警系统;电子巡更系统;对讲系统。

二、图纸特点
本项目为六层生产厂房电气图纸,专业性一般,复杂程度较低。此套图纸内容包括电气基本强弱电平面、系统,还有部分弱电智能化系统设计,图纸排布清晰明了,图面整洁美观。适合电气专业学生、职场新人等设计人员参考学习。


三、部分图纸摘录

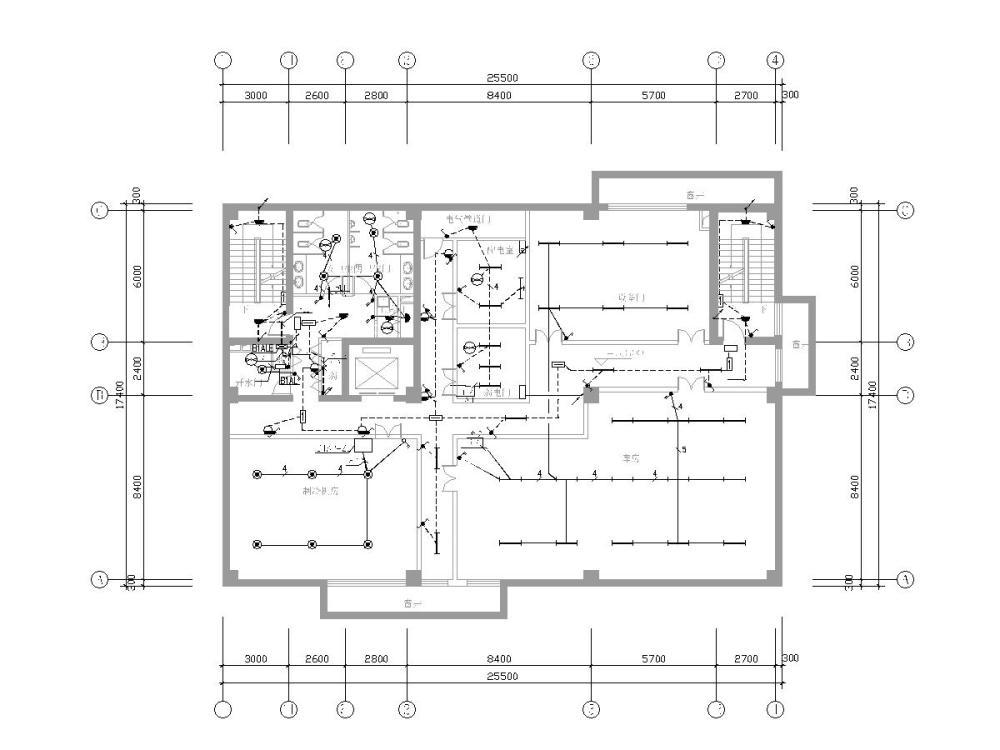

照明平面图

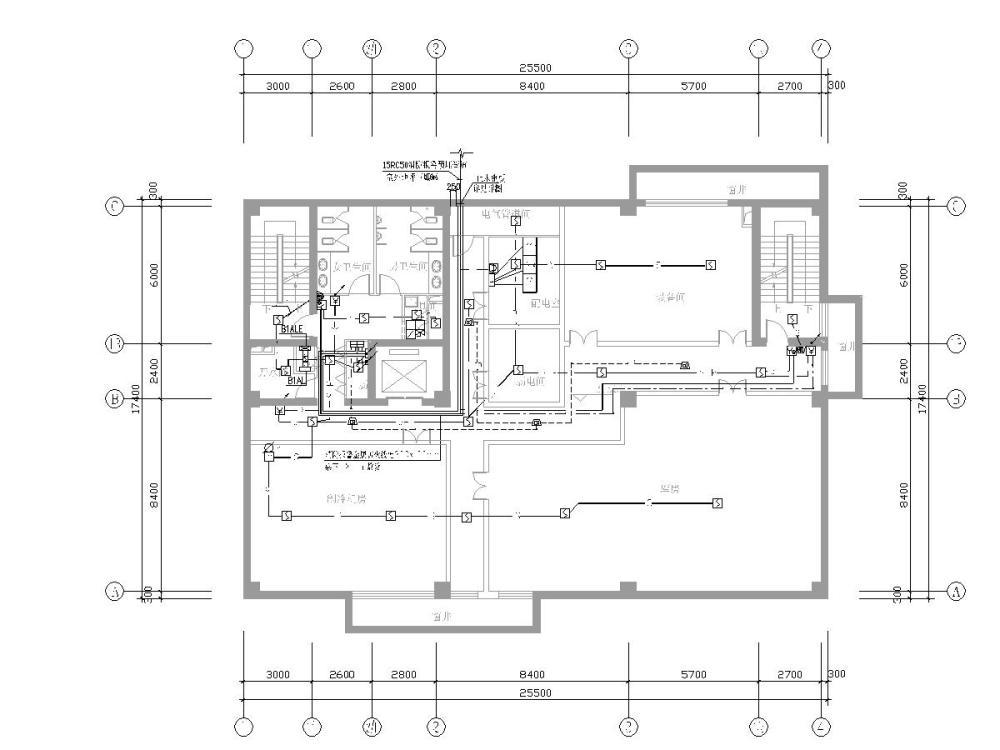

配电及弱电干线平面图、弱电井平面布置图

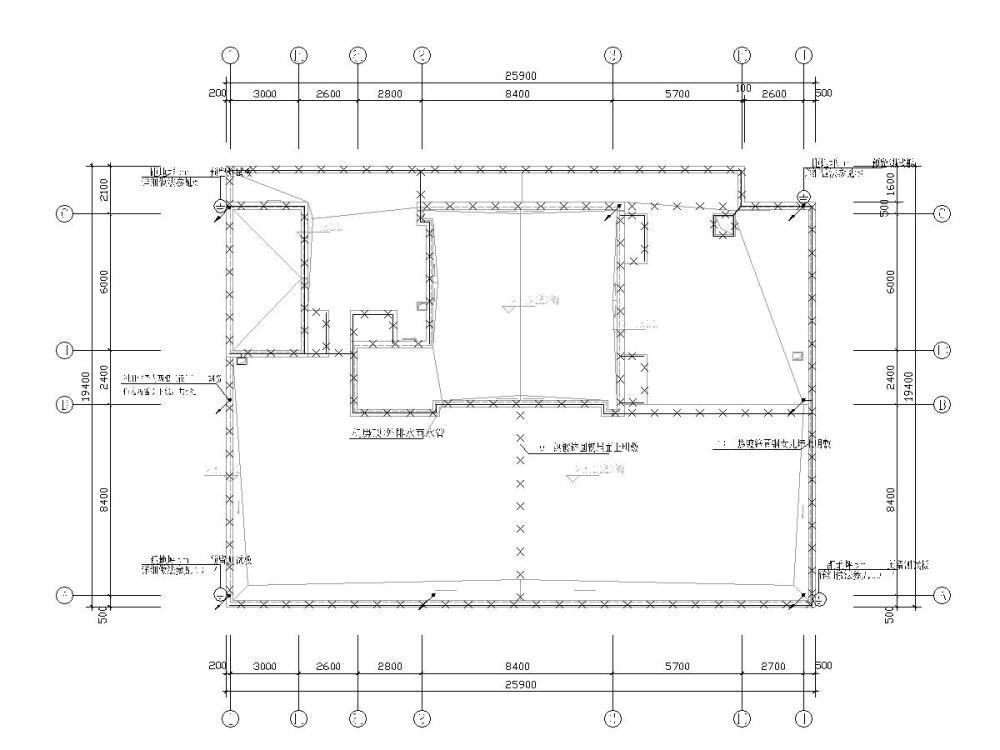

防雷平面图

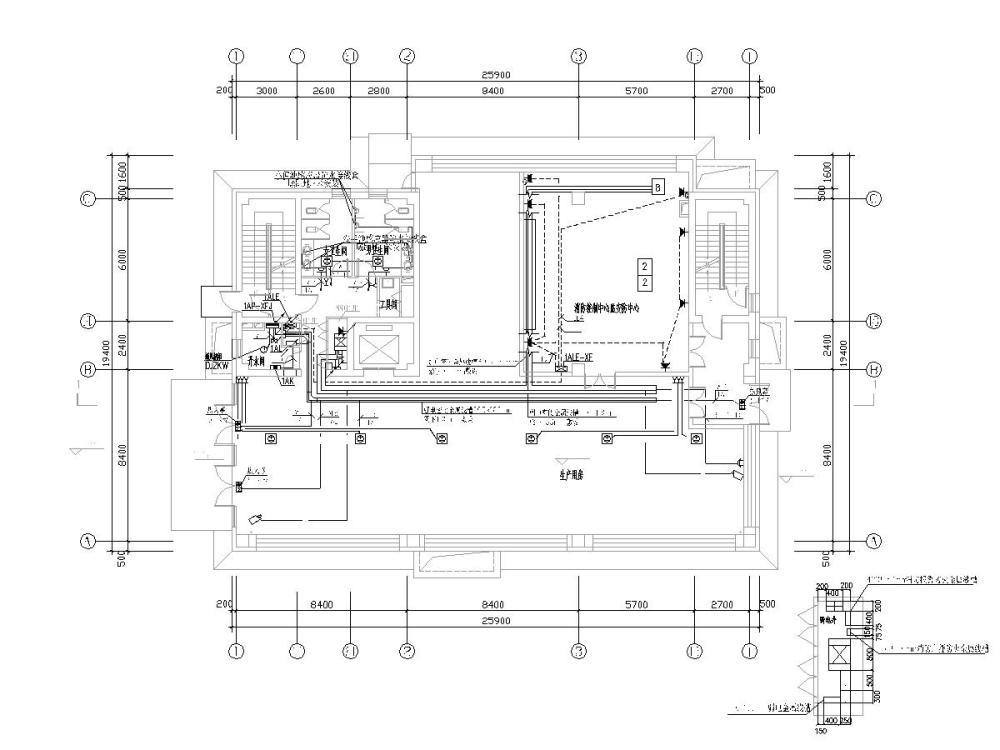

火灾报警平面图

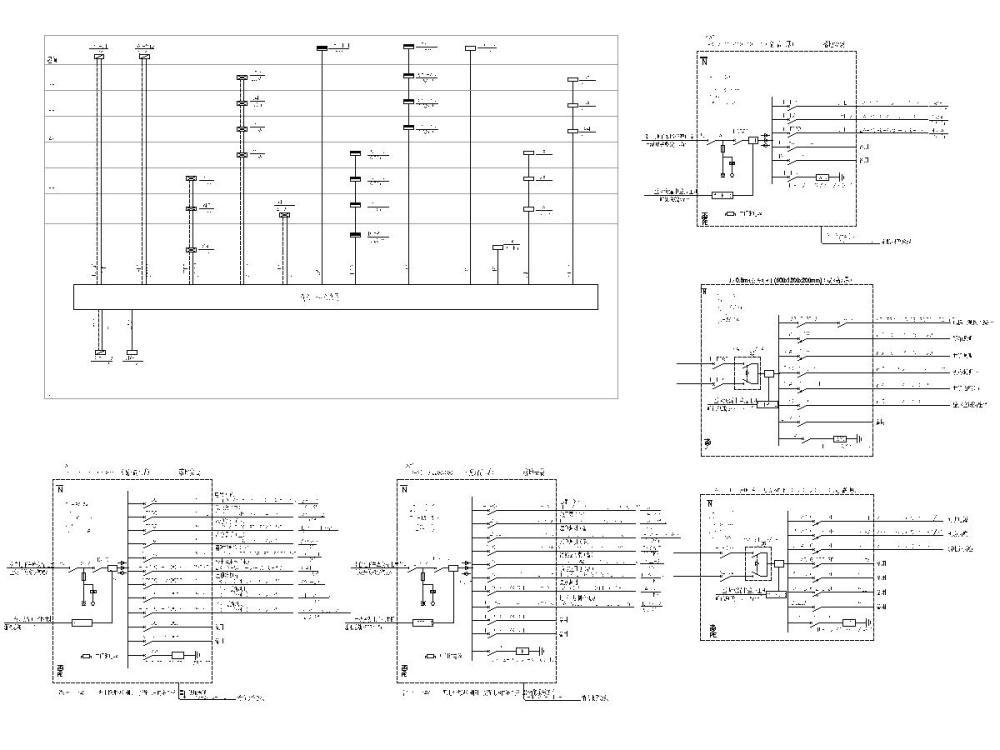

配电系统图





弱电系统图





火灾自动报警及消防联动系统图、消防控制中心平面布置图


图纸总览





以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1
  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2
  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3
  • 厂房电气施工图纸 - 4
    厂房电气施工图纸 - 4
  • 厂房电气施工图纸 - 5
    厂房电气施工图纸 - 5
  • 厂房电气施工图纸 - 6
    厂房电气施工图纸 - 6
  • 厂房电气施工图纸 - 7
    厂房电气施工图纸 - 7
  • 厂房电气施工图纸 - 8
    厂房电气施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
