单层厂房生产车间建筑施工CAD图纸2016
-
结构类型：钢结构
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
项目所在地：江苏
-
图纸设计格式：CAD2000
-
设计年代：近代
-
建筑高度：13.9m
该附件为单层厂房生产车间
建筑施工图
2016，DWG 格式。
层数:单层厂房，建筑面积:23538.0m，建筑高度为13.9m,耐火等级为二级。
建筑耐久年限为50年. 厂房生产火灾危险性类别为丁类.
以下是部分资料展示：
单层厂房生产车间
建筑施工图
单层厂房生产车间
建筑施工图

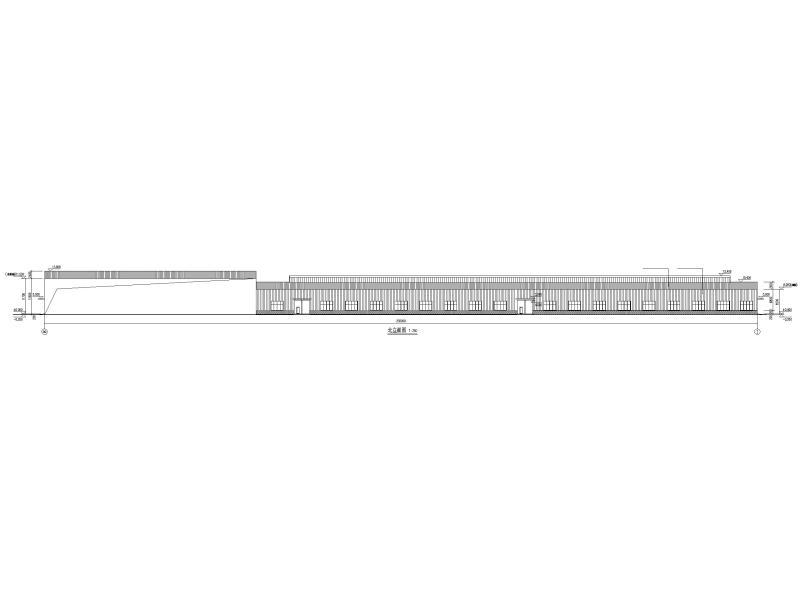

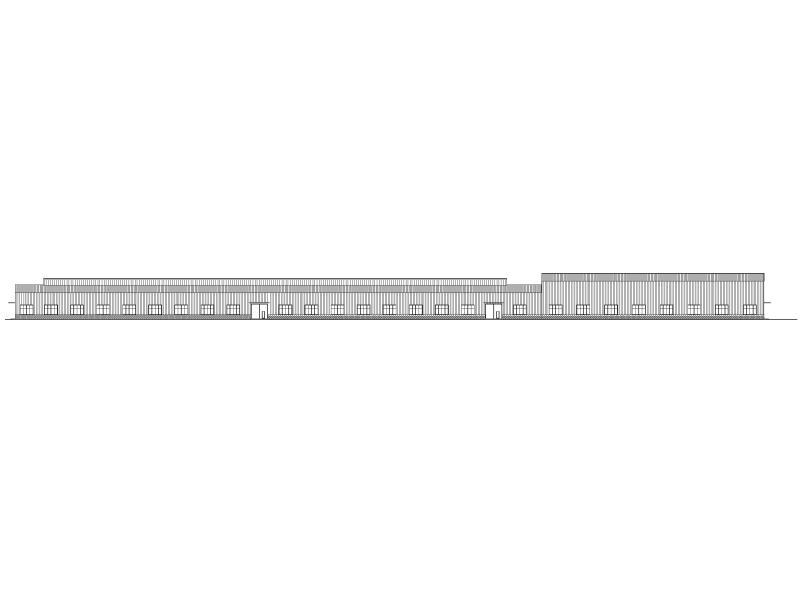

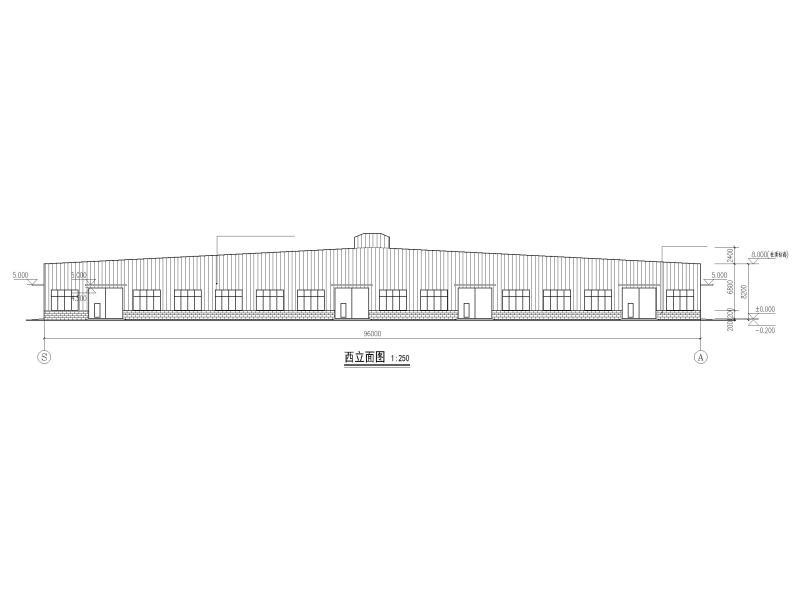

单层厂房生产车间建筑施工图 立面图3.jpg

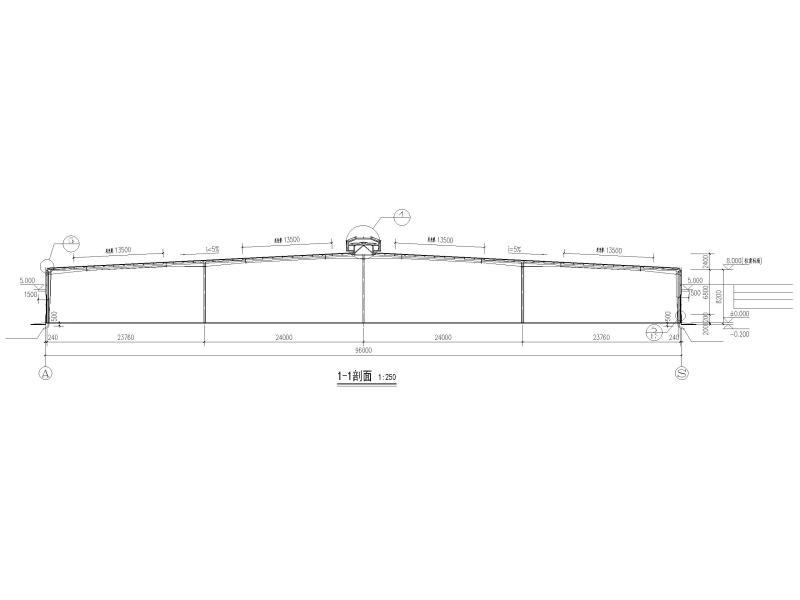

单层厂房生产车间建筑施工图 剖面图.jpg

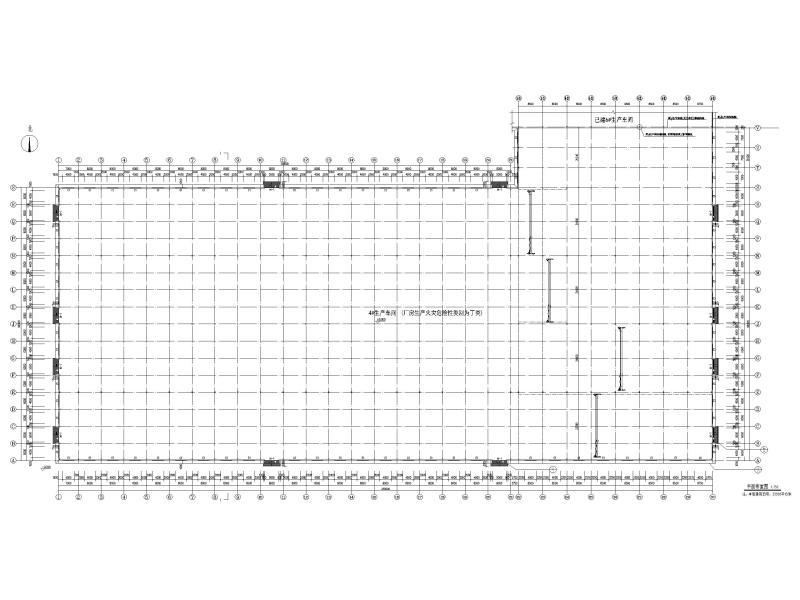

单层厂房生产车间建筑施工图 平面布置图.jpg
单层厂房生产车间建筑施工图 屋顶布置图.jpg
