城市政广场及道路排水CAD施工图纸

附件详情

西藏昌都地区某市政广场及道路排水图纸

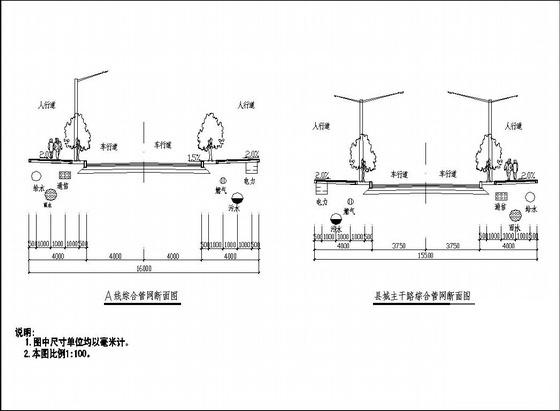

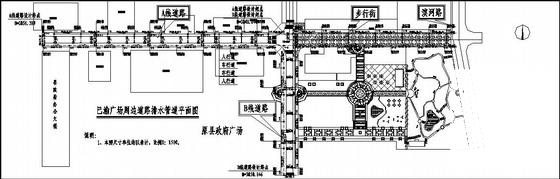

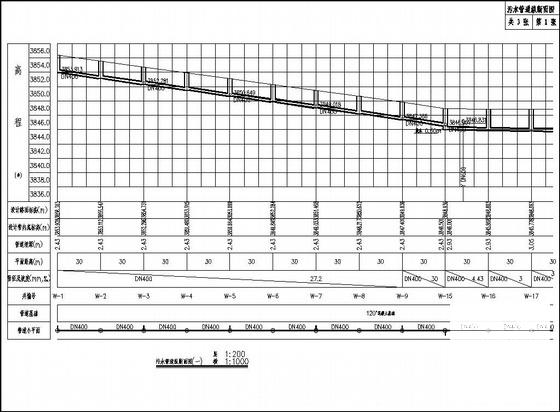

包括平面图及排水管道纵断面图
一、设计依据及规范
1、设计依据
（1）业主提供的昌都地区某县巴渝广场地形图.
（2）业主提供的其他相关资料。
（3）昌都地区某县巴渝广场周边道路的方案设计文件。
2、设计所采用的规范及标准
（1）《给水排水工程管道结构设计规范》GB50332-2002
（2）《给水排水管道工程施工及验收规范》GB50268-97
（3）《室外排水设计规范》 GB50014-2006
（4） 其他国家、地方相关规程规范。
二、图中尺寸除注明外标高以m计，其余均以mm计。
三、管道及基础
1、污水管道均采用HDPE双壁波纹管，环刚度应>S4，承插连接。
雨水管道采用钢筋混凝土管，雨水口连接管采用HDPE双壁波纹管。
......
