道路市政电气管线与照明施工CAD大样图

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 节点大样:灯具,配电箱,其它
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电 设计:低压配电,电气照明

附件详情

  • 1、 电气设计 说明

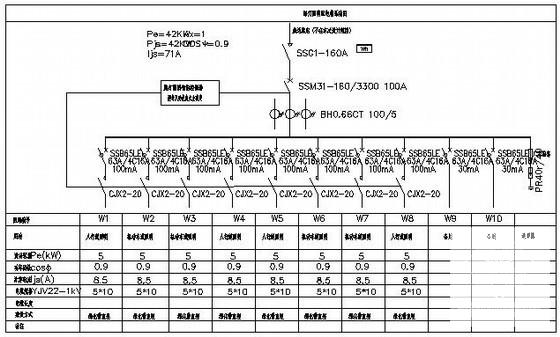

  • 2、路灯照明 配电箱系统
  • 3、路灯接线示意图
  • 4、双悬臂路灯外形示意图
  • 5、电器手孔大样图

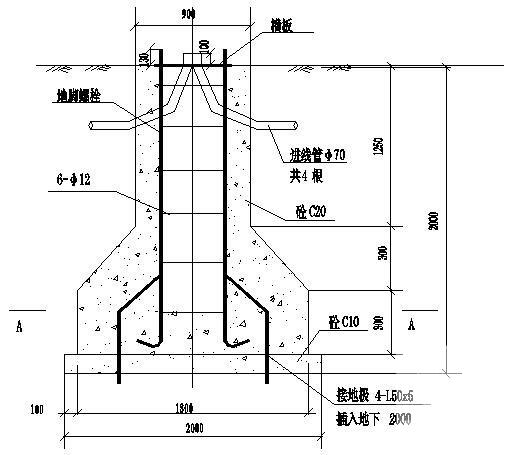

  • 6、灯杆基础图
  • 7、手孔井大样图

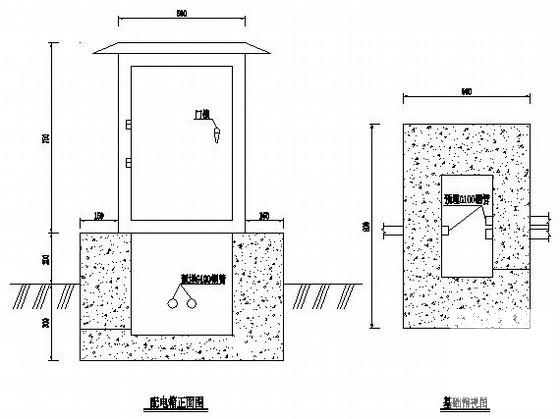

  • 8、配电箱安装示意图

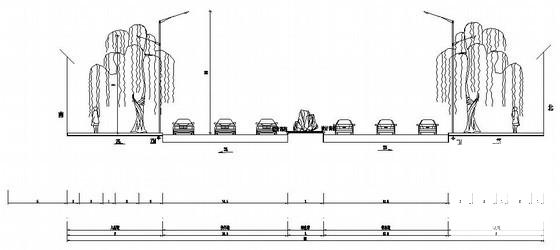

  • 9、路灯布置横断面图
  • 10、电缆沟设计图
  • 11、三通电缆排管工作井大样图
  • 12、管线布置横断面图

附件详情

该附件是某道路市政电气管线与照明施工图纸。
本段道路全长1002.236米。包括路灯配电系统、灯位的确定、电缆的敷设等。工程设置1台照明配电箱为整条道路照明供电,照明配电箱外电引入不在本次涉及范围。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 道路施工大样图 - 1
    道路施工大样图 - 1
  • 道路施工大样图 - 2
    道路施工大样图 - 2
  • 道路施工大样图 - 3
    道路施工大样图 - 3
  • 道路施工大样图 - 4
    道路施工大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
