广联达办公大厦CAD图纸

资料简介
赚取积分

搜索更多资源

一.设计范围

1 .本期建筑设计包括红线内的以下系统:

1 ) 供配电系统

2 ) 照明系统

3 )建筑物防雷接地系统

4 )有线电视系统

5 )综合布线系统

6 )有线广播系统

7 )火灾自动报警及消防联动控制系统

2 .由城市电网引入该项目的两路 10kv 线缆、室外箱式变压器和楼座兀接室属城市供电部门负责,不在该资料范围内。

电源分界点为该项目配电室柜进线开关,电源进建筑物的位置及过墙套管由该资料提供。

3 .由城市有线电视网和通信网引入该项目的线缆、弱电机房等由相关专业公司负责,不在该资料范围内,该项目电信和有线电视分界点在弱电机房配线架处。该项目弱电设计(除消防系统外),仅做系统设计和提控制性要求和条件,并预留相应系统竖向和水平管路以及电源插座等,待甲方对弱电设备进一步选型后,再由专业公司做具体系统和平面设计。

二.供配电系统

供配电方式:

对于单台容量较大的负荷或重要负荷采用放射式配电;对一般设备采用放射式与树干式相结合的混合方式配电;

三 .照明系统

1. 该项目设有正常照明、消防应急照明和消防疏散指示标志。

2 .照度标准和照明功率密度值:

3 .火灾应急照明和疏散指示标志:

1 )火灾应急照明和疏散指示标志采用单回路电源配电,采用自带蓄电池灯具,其连续供电时间不小于 90 分钟。

2 )疏散指示标志平时和火灾情况下均为常灭;火灾时自动强制点燃全部火灾应急照明灯。

四、图纸展示

封面

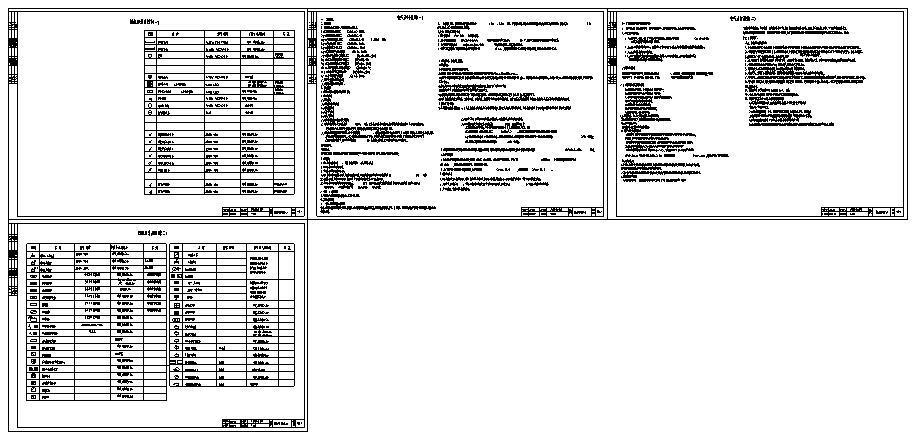

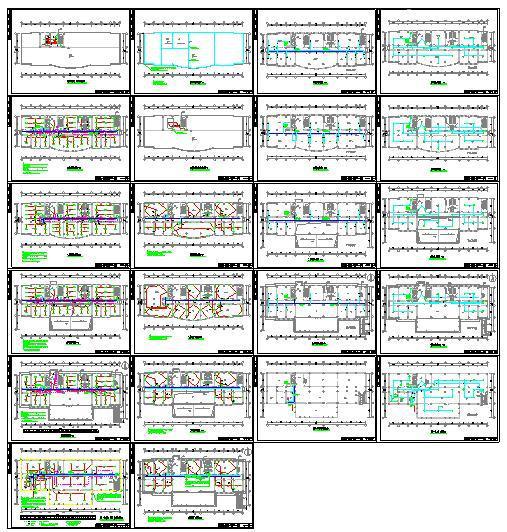

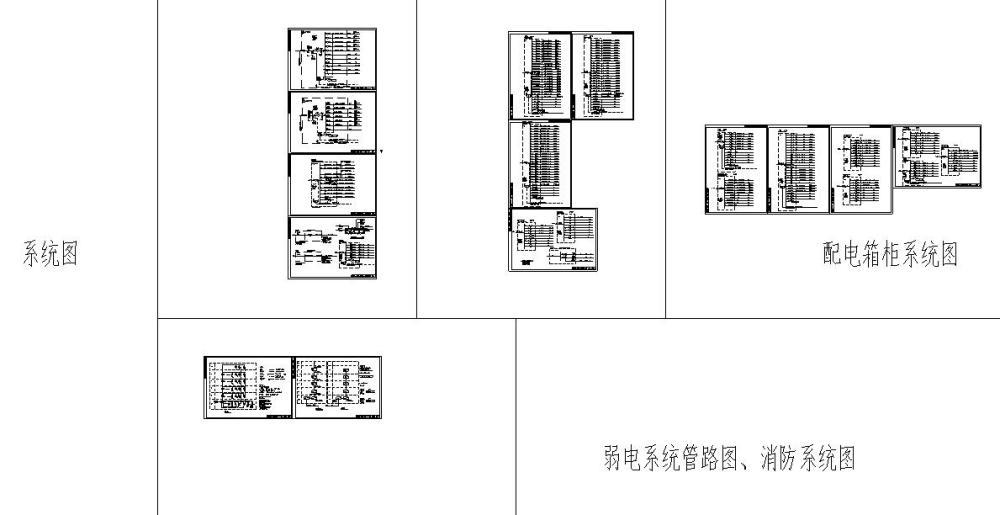

资料目录,设计说明
