住宅小区景观电气施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 项目所在地:辽宁
该附件为沈阳某住宅小区景观 电气施工图 ,设计范围:供配电系统;照明系统;防雷接地及保护。

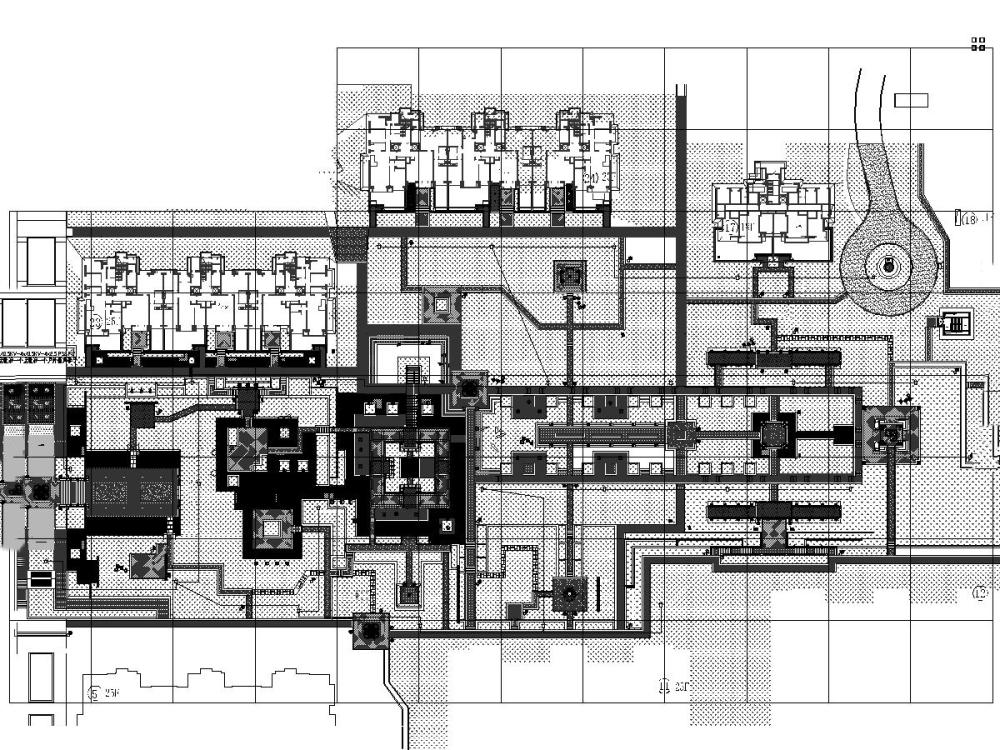

广播平面图

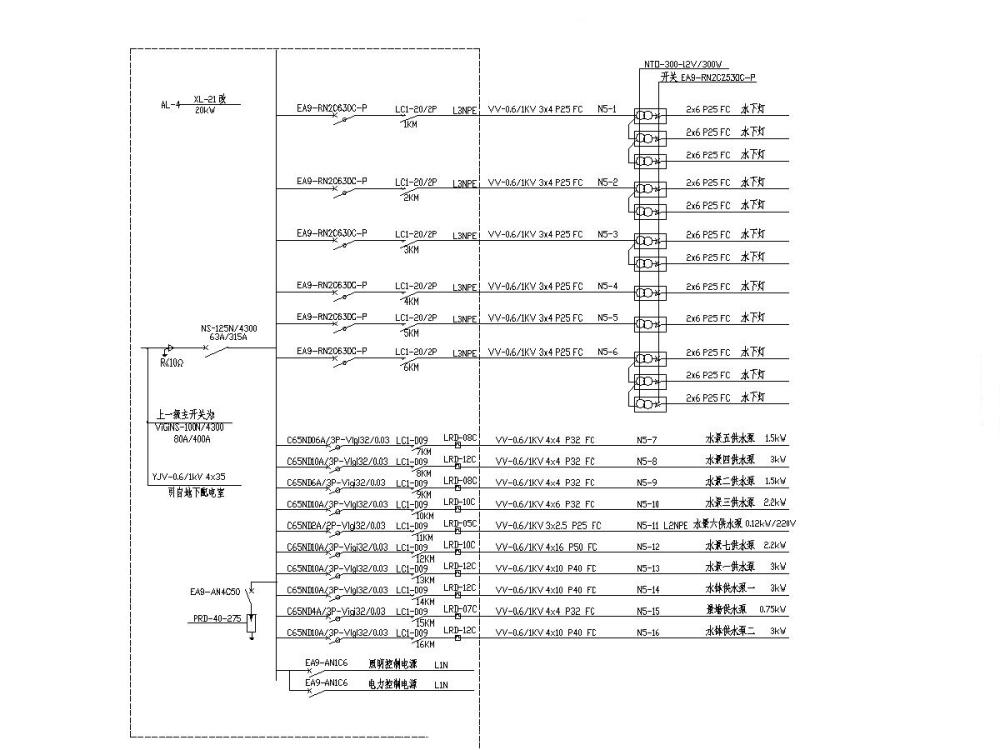

配电箱系统图

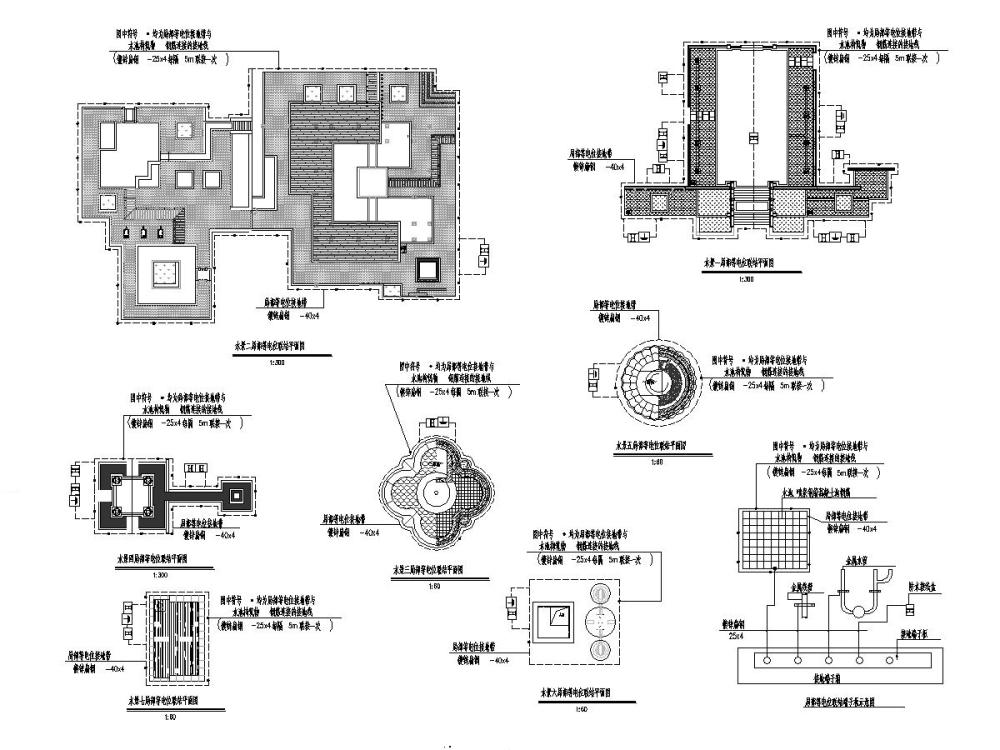

水景局部等电位联结平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
