地下车库给排水消防喷淋系统设计CAD施工大样图

项目概要：

该项目北京市某住宅小区地下车库。该地下汽车库为地下两层建筑，总建筑面积10035平方米，总停车数量280辆，为 I类汽车库。地下二层（人防层）层高3.50m，地下一层（非人防）层高3.50m。共分为 4个防火分区，其中地下二层2个防火分区，1个平时为普通汽车库，战时为核6级常6级甲类物资库，1个平时为普通汽车库，战时为核6级常6级甲类人员掩蔽所，地下一层 2个分区为非人防区域，均为普通汽车库。

设计范围：

该资料内容包括：汽车库的平时给排水、消防系统，战时给排水系统。

部分图纸展示：

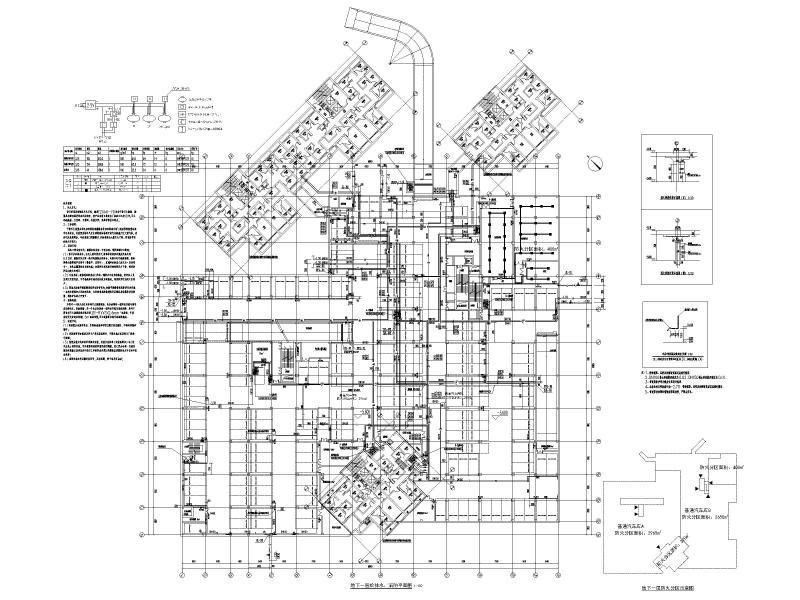

地下一层给排水、消防平面图

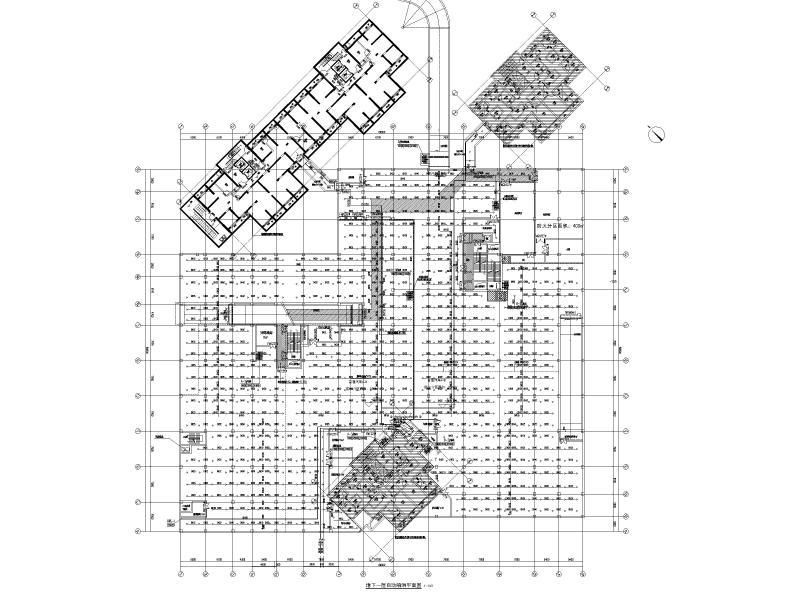

地下一层自动喷淋平面图

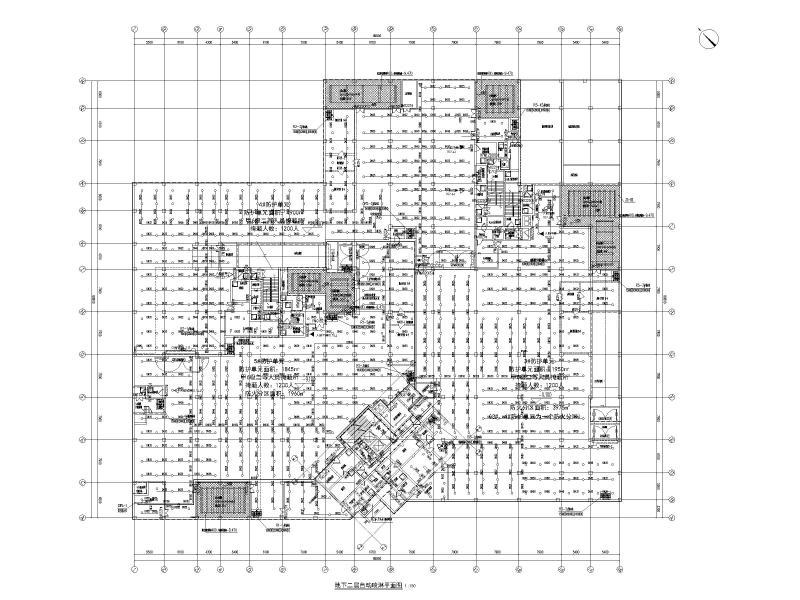

地下二层自动喷淋平面图

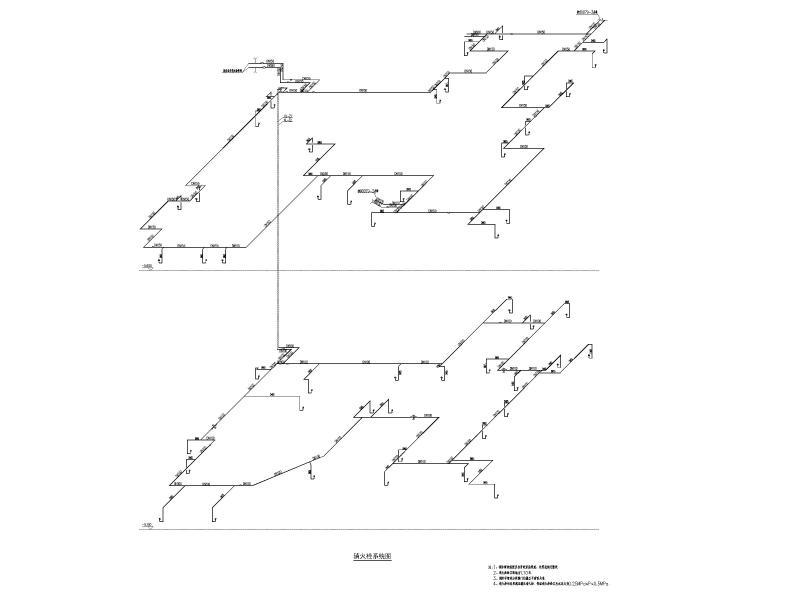

消火栓系统图

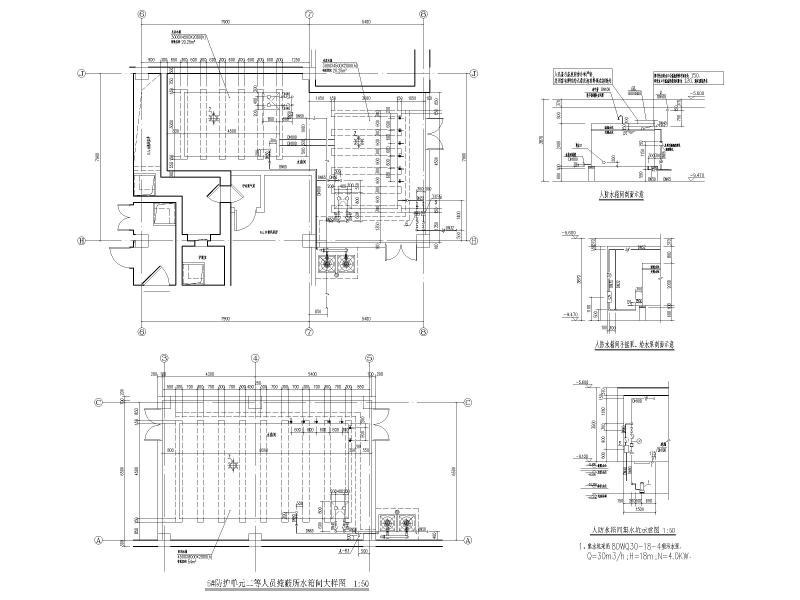

5#防护单元二等人员掩蔽所水箱间大样图

车库集水坑大样图
