18层住宅楼采暖通风系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 地上层数:18层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 水系统:双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:辽宁
附件详情
一、项目概要:

该项目位于辽宁省,是一个小区住宅楼建筑。图纸内容包含设计施工说明,主要设备材料表及图例,采暖平面图,机房层风机布置图,采暖通风系统图等...

二、热源及热负荷:

本小区热源来自小区内换热站;热媒为低温水,供水温度为70℃,回水温度为50℃...

三、采暖形式:

1、该项目采用" 分户计量 、分室控制"形式。
2、采暖分区竖向分为高低两个区,以11层为分界,1~11层为低区。
3、单元立管为下供下回异程系统,房间内采用水平双管同程式系统...
辽宁高层住宅楼采暖通风系统设计

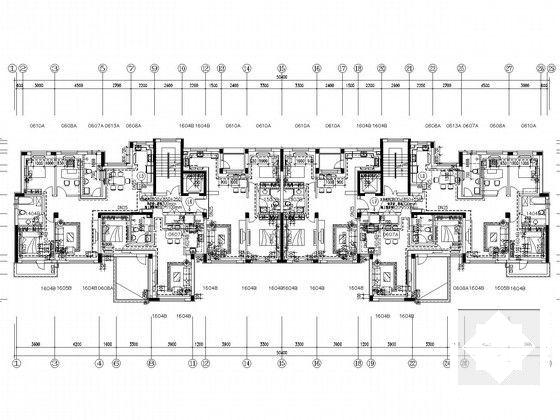

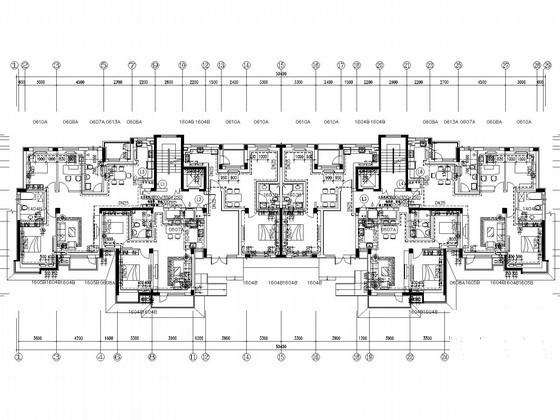

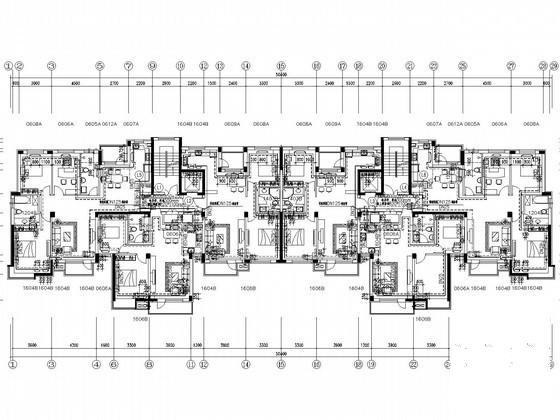

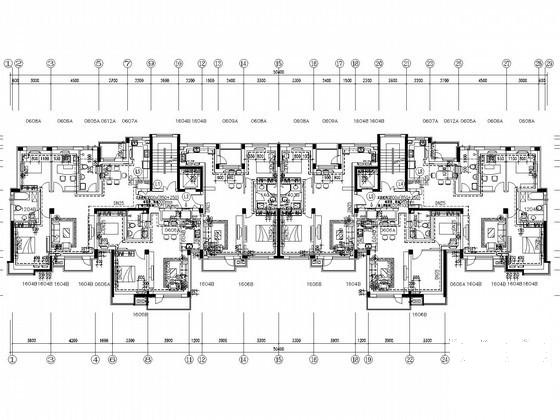

二~十层采暖平面图
十一层采暖平面图
十八层采暖平面图
半地下一层采暖平面图
十七层采暖平面图
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 住宅楼采暖设计图纸 - 1
    住宅楼采暖设计图纸 - 1
  • 住宅楼采暖设计图纸 - 2
    住宅楼采暖设计图纸 - 2
  • 住宅楼采暖设计图纸 - 3
    住宅楼采暖设计图纸 - 3
  • 住宅楼采暖设计图纸 - 4
    住宅楼采暖设计图纸 - 4
  • 住宅楼采暖设计图纸 - 5
    住宅楼采暖设计图纸 - 5
  • 住宅楼采暖设计图纸 - 6
    住宅楼采暖设计图纸 - 6
  • 住宅楼采暖设计图纸 - 7
    住宅楼采暖设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
