20层住宅给排水暖通CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:47900.90平方米
  • 建筑地上层数:20层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:51张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室内(L/S):20
  • 大样节点:设备房布置

附件详情

项目概要:
该项目地下三层为车库,地上二十层为住宅,建筑面积为47900.90m2.
给排水系统:本楼生活智能化箱式泵站和生活水箱设在地下三层室内..本楼生活用水分为三个区.四层以下为低区,,
五至十二层为中区,十二至二十层为为高区.低区由市政管网直供,中区,高区由智能化箱式泵站设备供水,管网为下行上给式.不设高位生活水箱.生活系统最大供水压力控制在0.35MPa~0.4MPa以内,市政供水入口处水压为不少于0.28PMa.最高日用水量210m /d.最大时21.88m /h用水量.最高日排水量189m /d.市政供水管网--贮水箱--给水泵--给水系统.
消防部分:
1.该项目为一类高层建筑,建筑总高度60.000米,室内外高差0.600米,建筑性能为高层住宅楼.
2.本建筑火灾危险等级为中危险级二级,根据GB50045-95(版),GB50084-近代 和 GB50140-近代规范,设置整体建筑的消火栓系统和手提式灭火器设施 .
3.消防水源由室内地下式消防水池250m 供给.
4. 本建筑消防供水方式为:市政供水管网--消防水池--消防供水水泵--消火栓系统,前十分钟供水方式为:高位水箱--消火栓系统.高位水箱设在本楼.
出图日期:近代.9

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

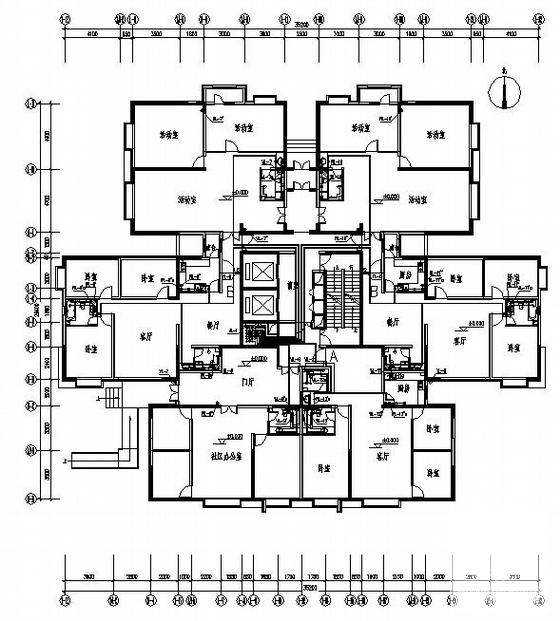

  • 暖通施工图纸 - 1
    暖通施工图纸 - 1

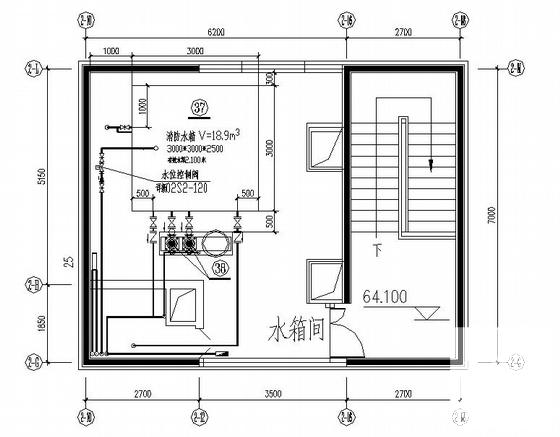

  • 暖通施工图纸 - 2
    暖通施工图纸 - 2

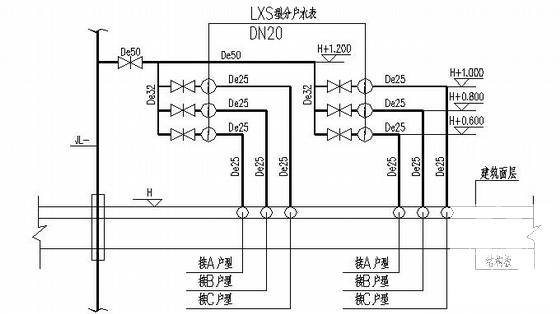

  • 暖通施工图纸 - 3
    暖通施工图纸 - 3

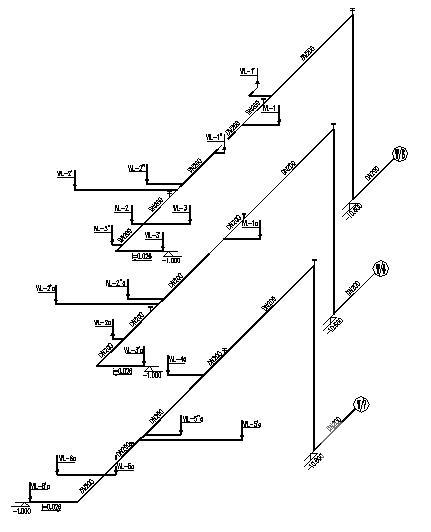

  • 暖通施工图纸 - 4
    暖通施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
