6层赤城县小区住宅给排水暖通CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:8543.31平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统

附件详情

某小区水暖图.希望能给大家带来些用处。
总建筑面积 : 8543.31m2,建筑高度17.40m。
采暖系统总热负荷为:199.034KW
共8张图纸,出图日期:近代.2

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

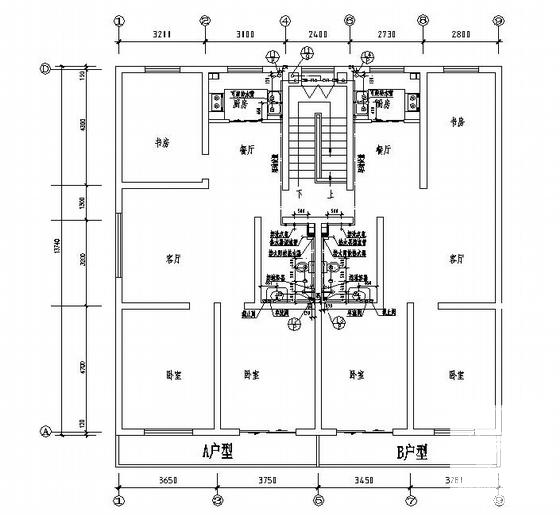

  • 小区住宅施工图 - 1
    小区住宅施工图 - 1

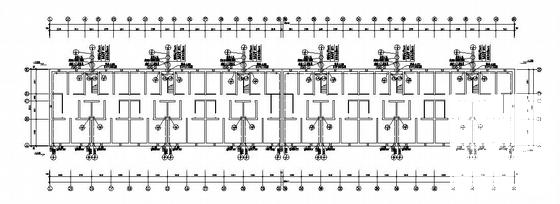

  • 小区住宅施工图 - 2
    小区住宅施工图 - 2

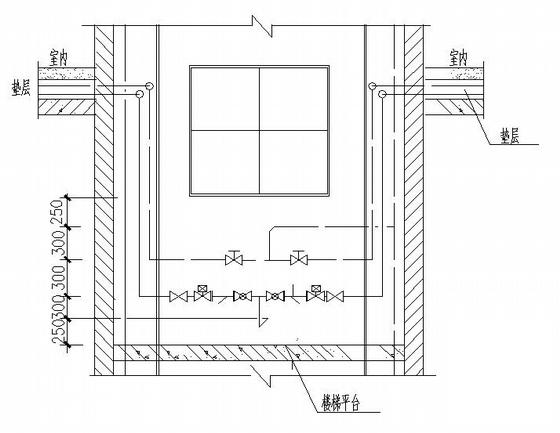

  • 小区住宅施工图 - 3
    小区住宅施工图 - 3

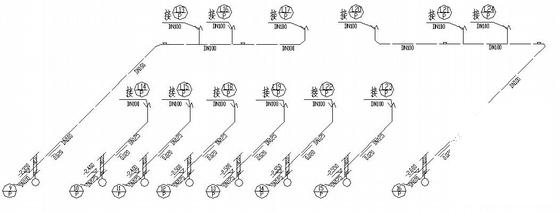

  • 小区住宅施工图 - 4
