15层普通住宅给排水设计CAD图纸

附件详情

一：项目概要：
1：本建筑共15层，
2：本建筑总高42.00米，属于二类高层普通住宅。
该资料为内容包括给水系统、排水系统、消火栓系统.

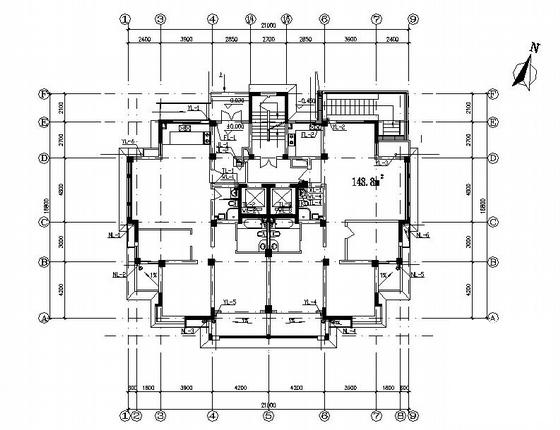

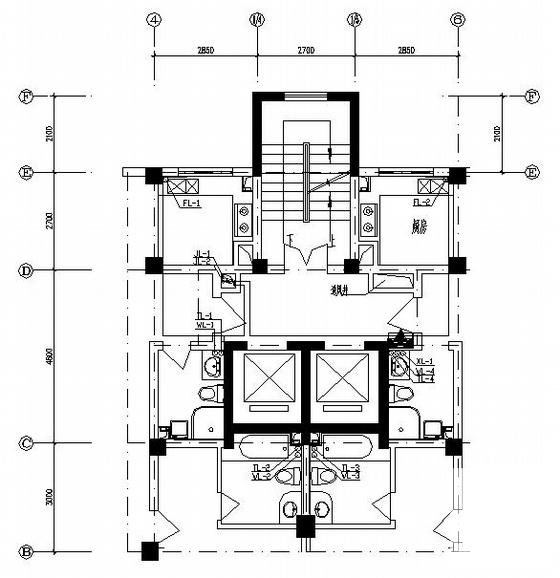

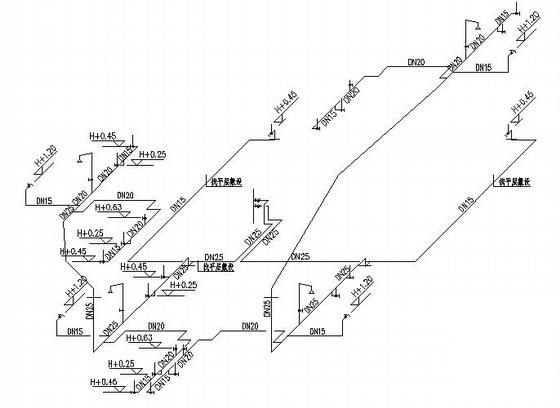

给水系统：
1：生活给水系统分低区和高区，1至6层为低区，采用市政给水供水，(市政水压按0.25Mpa设计）7层及以上为高区.高区由变频设备供水，采用下行上给式，
2:地下生活水池采用不锈钢焊接水箱，有效容积10立方
3：生活给水管道干管采用衬塑钢管，卡环式快装接头连接。室内支管采用PPR管热熔联接。
排水系统：
1：排水系统采用雨污分流制。
2：室内污水管（包括出户管）及管件采用螺旋排水管，粘接.雨水管及管件采用PVC-U雨水管，粘接
3：排水管和出户管连接应该用两只45°弯头，支管与主管连接采用顺水三通或者斜三通。
4：雨水采用PN1.00MPa的排水用UPVC管，柔性连接，橡胶圈密封，隔层设一伸缩节。
5：排水管穿越楼层，防火墙，管道井时设置阻火圈。
6：屋面雨水斗采用87型雨水斗。
消火栓系统：
1：室内消防用水量10L/S，由消防水池和屋顶水箱联合供水。室外消防用水15L/S由市政给水管网和消防水池联合供水。
2：采用SN65型消火栓,消火栓口离地1.1米安装，箱内设置启动消防泵按钮，配备25米DN65衬胶水带，?19铝合金水枪。消火栓内带卷盘
3：消防水池有效容积72立方。屋顶水箱12立方3#楼6立方4#楼6立方,泵房在5#楼
灭火器配置：
1、灭火器配置按A类中危险等级设置。
2、灭火器采用磷酸铵盐干粉灭火器MFA4型，设置位置按消火栓的密度设置两只
