15层普通住宅楼给排水施工CAD大样图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：15层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 供水设备：高位水箱
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：两区
- 排水体制：雨污分流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：水箱,卫生间
附件详情

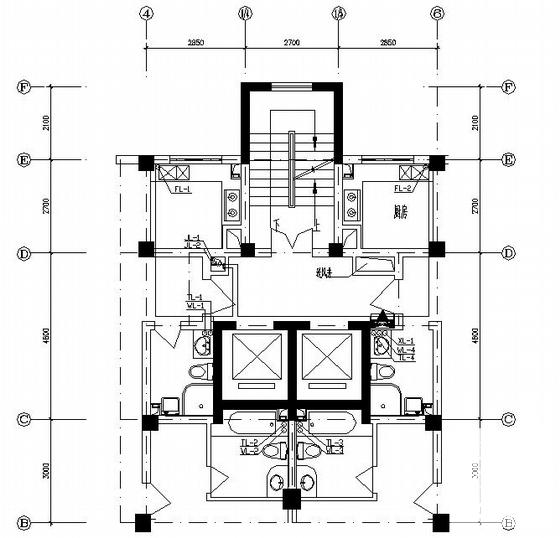

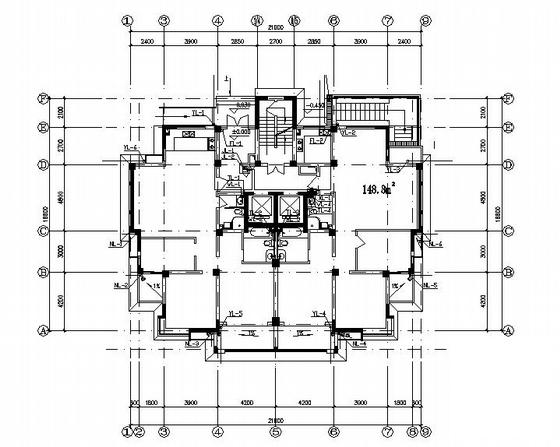

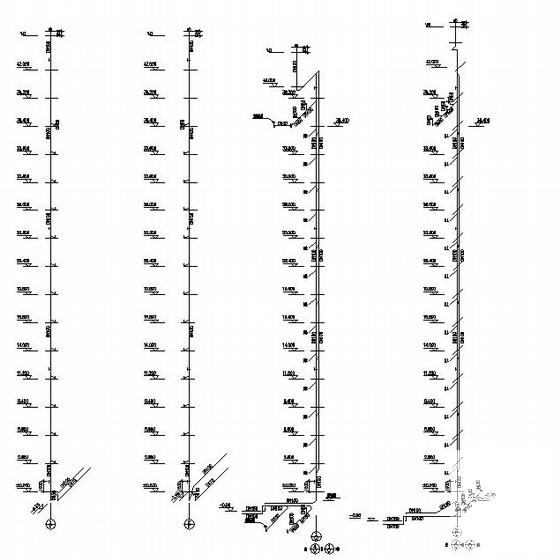

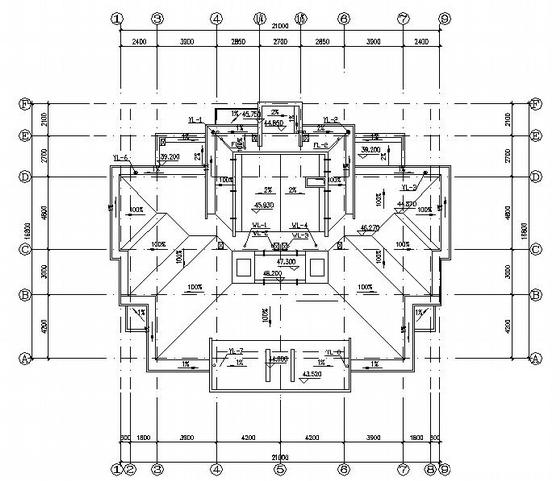

某15层普通住宅楼给排水施工图，包含设计说明、给排水平面图、系统图、电梯机房给水平面图、雨水系统图、卫生间大样图。
