16m宽城市支路排水工程全套施工大样图cad

附件详情

项目概要:
该资料N10路全长696.618m,道路等级为城市支路,设计速度30km/h,双向两车道,标准路幅宽16m。
......
设计标准:
道路等级:支路
设计速度:30km/h
道路长度:696.619m
标准路幅宽度:16m=4m(人行道)+4m(车行道)+4m(车行道)+4m(人行道)
路面结构设计荷载:BZZ-100型标准车
......
设计于,共27张CAD设计图。

跌水井大样图

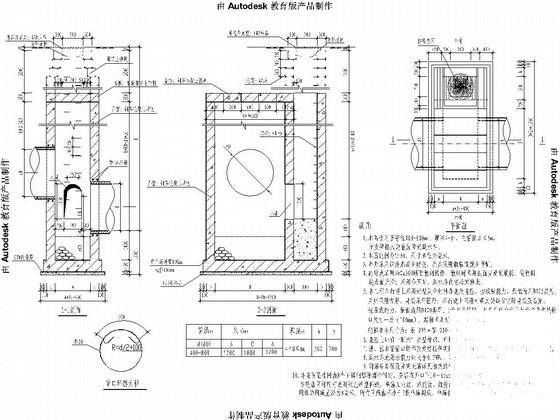

矩形砌体污水检查井大样图

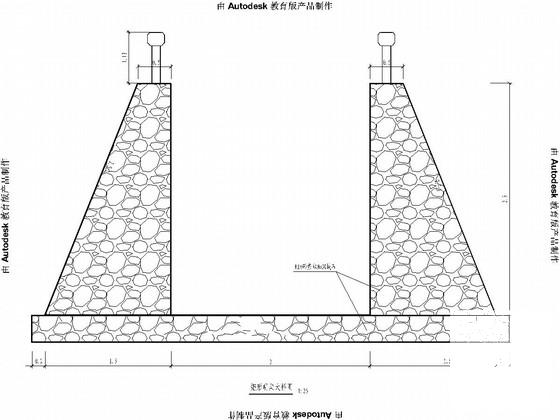

矩形明渠大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 城市排水工程 - 1
    城市排水工程 - 1
  • 城市排水工程 - 2
    城市排水工程 - 2
  • 城市排水工程 - 3
    城市排水工程 - 3
  • 城市排水工程 - 4
    城市排水工程 - 4
以上是部分截图,请下载附件后查看完整高清内容
