项目概要：
该资料N10路全长696.618m，道路等级为城市支路，设计速度30km/h，双向两车道，标准路幅宽16m。道路建设用地11013m2，包括道路边坡在内的总占地面积28481m2，道路实施范围内总挖方量4.53万m3，总填方量6.87万m3，总借方量为2.34万m3。
......
设计标准：
道路等级：支路
设计速度：30km/h
道路长度：696.619m
标准路幅宽度：16m=4m（人行道） 4m（车行道） 4m（车行道） 4m（人行道）
路面结构设计荷载：BZZ-100型标准车
......
设计于2015年，共17张CAD设计图。

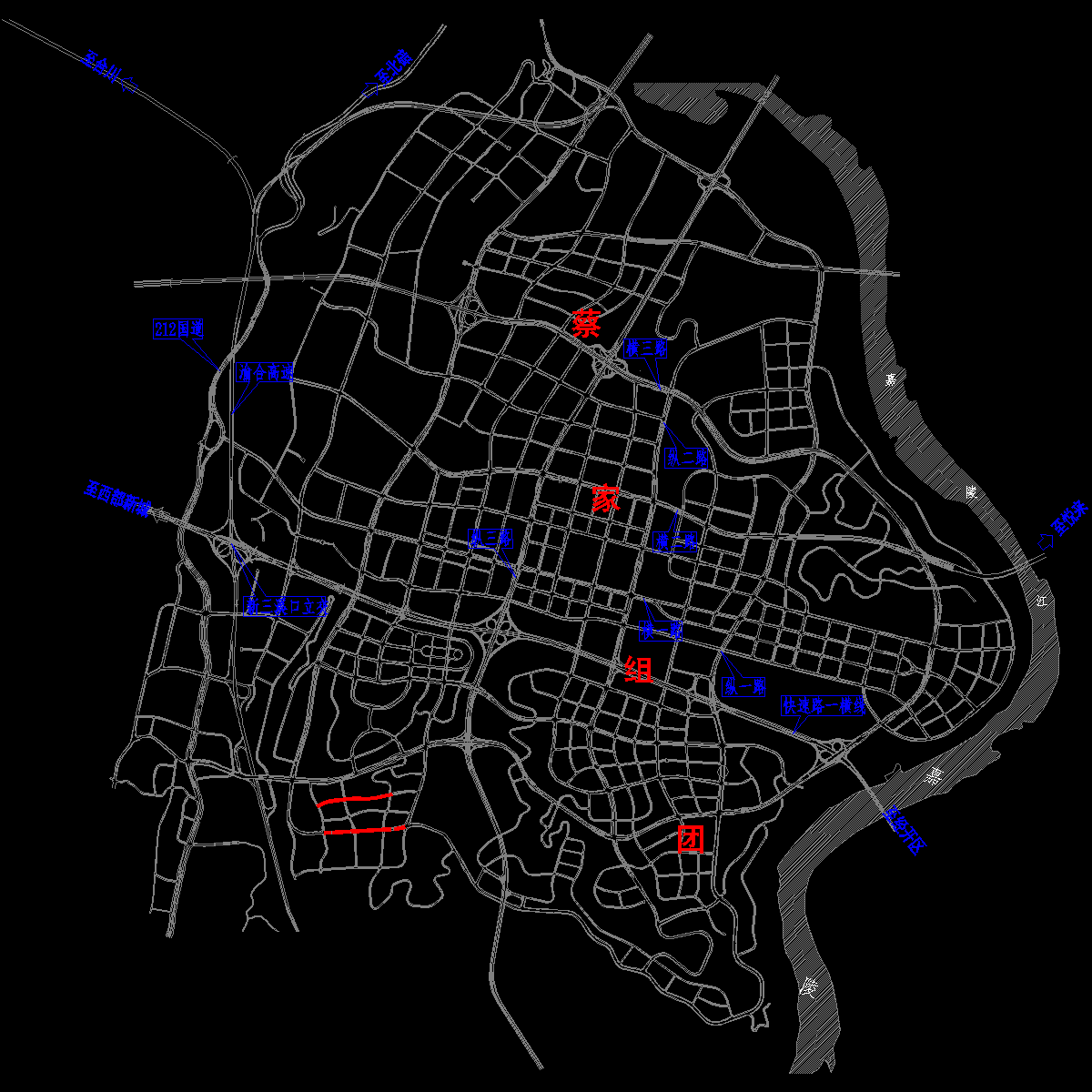

s01-3l001 供电区位图.dwg

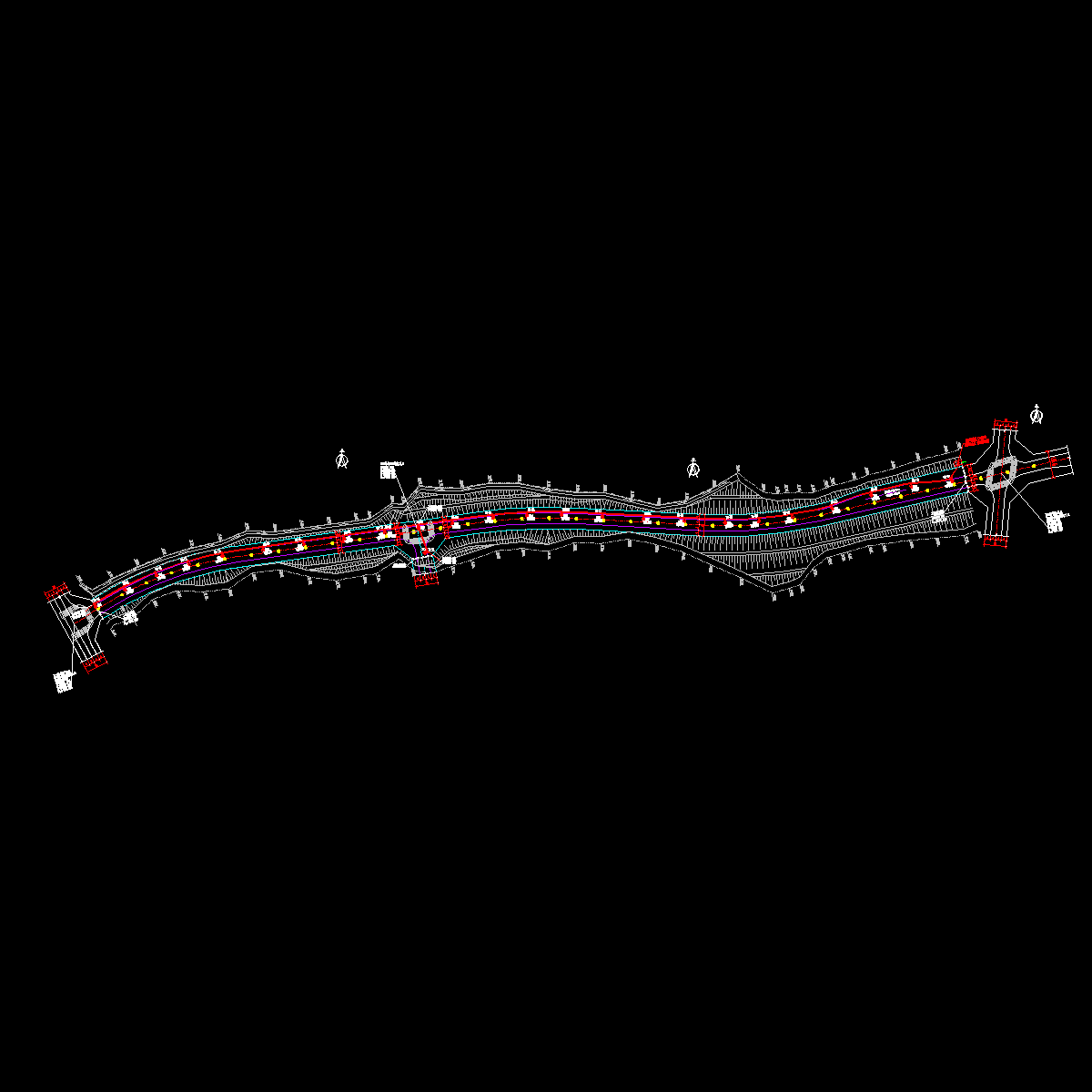

s01-3l014~016 道路照明平面图（一）~（三）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
