6层商贸城空调通风设计施工CAD图纸
- 设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 地上层数：5层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 冷热源：空气调节器
- 空调系统：制冷剂系统
- 项目所在地：安徽
附件详情
- 设计施工图说明
- 设备表
- 消防排烟系统图
- 消防通风平面
- 空调平面
- 机房层消防通风平面
附件详情
稿件为安徽某商贸城空调通风设计施工图纸，含施工图审查意见，以及空调冷热负荷计算表，工程地上5层，地下一层。采用可变冷媒变频控制多联式空调系统。
，图纸共11张。
防烟楼梯间送风
管道布置平面大样
顶层层消防平面
商贸暖
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

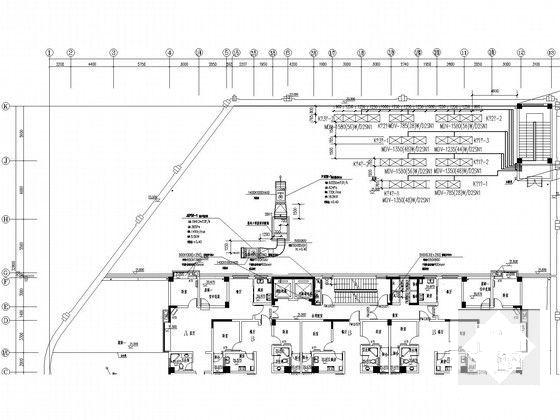

第 1 张图 -

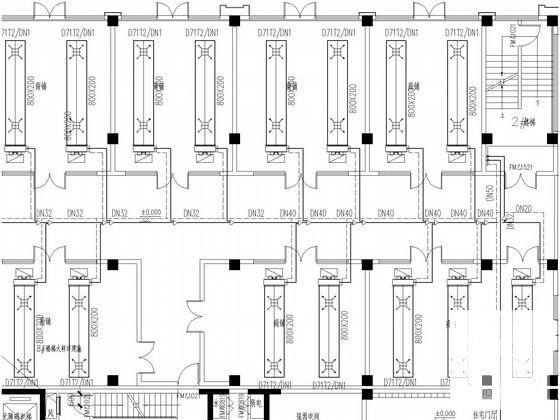

第 2 张图 -

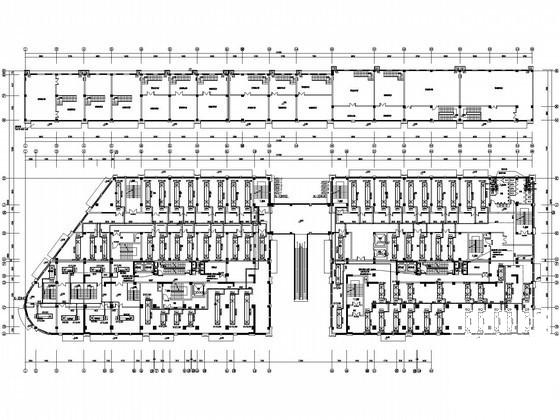

第 3 张图 -

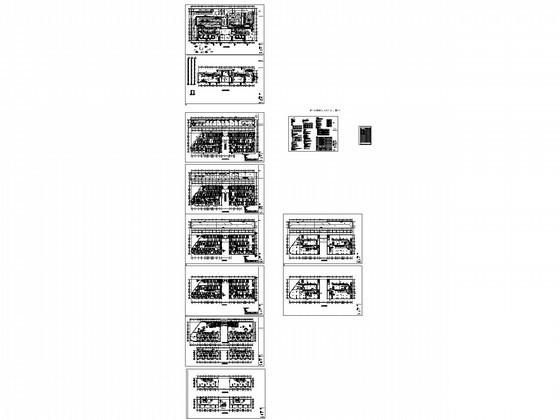

第 4 张图 -

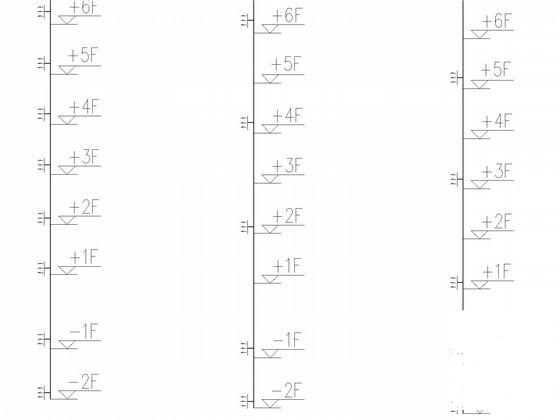

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：2.23 MB
- 收藏次数：0
-
文件名称：
附件-995858595587777969698.rar
