20m宽城市支路工程全套施工图纸cad

附件详情

设计概况：

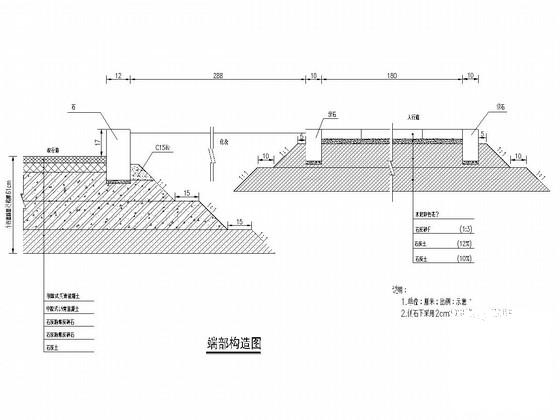

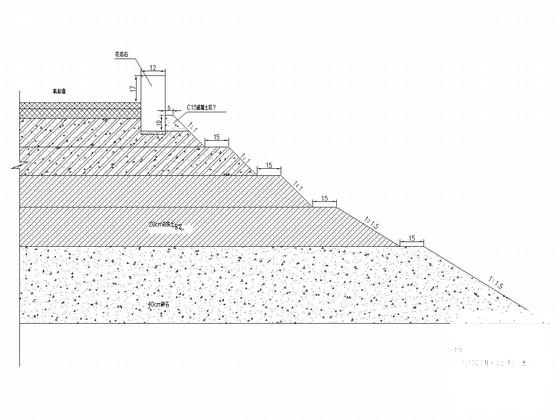

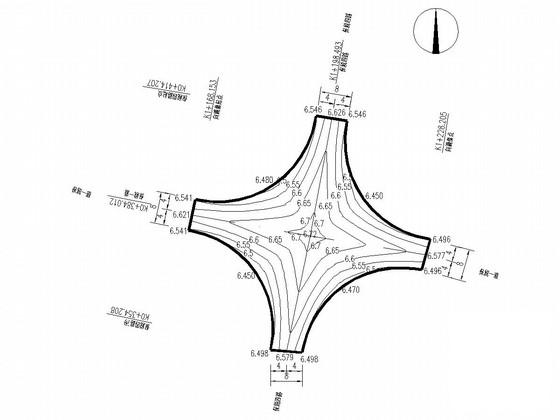

道路全长1537.319米。该资料的主要内容包括：平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、人行道上的树穴、无障碍通行设施、交叉口设计以及排水工程（见排水工程施工图设计）等。
横断面具体设置如下：

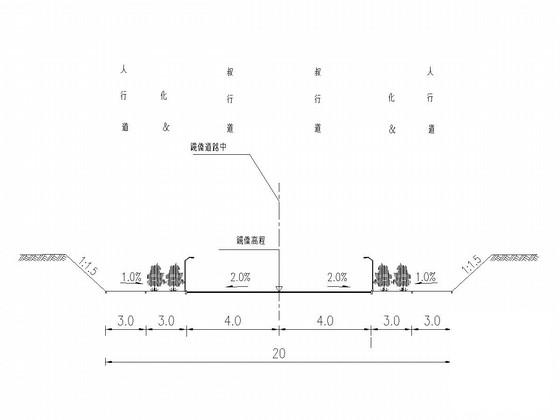

道路全宽20米，横断面为： 3.0米（人行道）+3.0米（绿化带）+8.0米（车行道）+3.0米（绿化带）+3.0米（人行道）
......
技术标准：
1）道路等级：城市支路。
2）计算行车速度：V=20km/h。
3）道路横坡度：机动车道及非机动车道均采用：2%，人行道1%；
4）荷载标准： 道路路面：BZZ-100；
5）设计年限：沥青混凝土路面12年。
......
设计于，共42张设计图。
