学校宿舍楼工程外脚手架施工方案(计算书CAD图纸)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架,卸料平台
  • 连接方式:扣件式
  • 搭设高度:27.3m
  • 编制时间:
  • 基本参数:立杆的纵距1.60米,立杆的横距0.80米,内排架距离结构0.15米,立杆的步距1.80米。
  • 施工重点、难点:附cad图:阳角处做法示意图 排栅剖立图 安全措施图 排栅平面图 连墙件大样 卸料平台侧面构造图

附件详情

  • 一、 编制依据2
  • 二、 项目概要2
  • 三、 施工部署2
  • 四、 工程要点难点5
  • 五、 脚手架拆除5
  • 六、 质量保证措施6
  • 七、 安全技术措施7
  • 八、 外脚手架计算8
  • 九、 卸料平台计算 19
  • 十、 脚手架施工管理架构 26

附件详情

宿舍楼总高度24.6m。建筑物周长为404.8米,搭设最大高度为27.3米,搭设总面积约10000平方米。
……
钢管:采用φ48×3.5mm的焊接钢管。
扣件:扣件采用机械性能不低于KTH330-08的可锻铸铁制造。
脚手板:采用松木制作,厚度不小于20mm,宽度大于等于200mm,
长度为1m,
踢脚板:采用黑黄相间色板。
连墙杆:连墙杆的材质应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定
……
八、外脚手架计算
计算参数:
双排脚手架,搭设高度27.3米,立杆采用单立管。
立杆的纵距1.60米,立杆的横距0.80米,内排架距离结构0.15米,立杆的步距1.80米。
钢管类型为 48×3.5,连墙件采用2步3跨,竖向间距3.60米,水平间距4.80米。
施工活荷载为2.0kN/m2,同时考虑2层施工。
脚手板采用木板,荷载为0.35kN/m2,按照铺设12层计算。
栏杆采用竹笆片,荷载为0.15kN/m,安全网荷载取0.0050kN/m2。
脚手板下大横杆在小横杆上面,且主结点间增加一根大横杆。
基本风压0.45kN/m2,高度变化系数1.4200,体型系数1.1340。
地基承载力标准值190kN/m2,基础底面扩展面积0.160m2,地基承载力调整系数0.70
……
九、卸料平台计算
计算参数:
模板支架搭设高度为22.7m,
立杆的纵距 b=1.00m,立杆的横距 l=1.00m,立杆的步距 h=1.80m。
脚手板自重0.30kN/m2,栏杆自重0.15kN/m,材料最大堆放荷载4.00kN/m2,施工活荷载1.00kN/m2。
……
附cad图:阳角处做法示意图 排栅剖立图 安全措施图 排栅平面图 连墙件大样 卸料平台侧面构造图
共26页

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

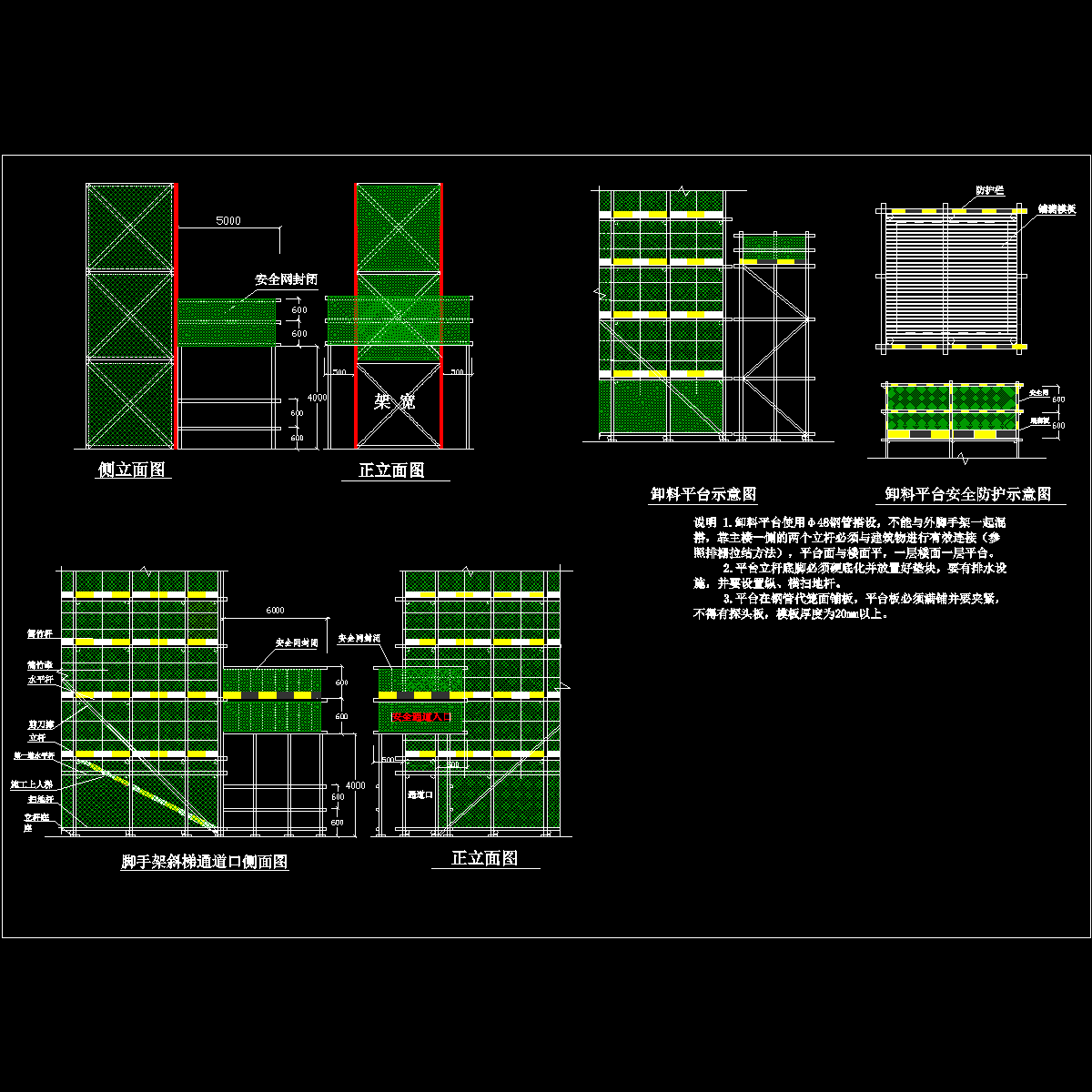

  • 卸料平台侧面构造2010.3.31.dwg
    卸料平台侧面构造2010.3.31.dwg
  • 安全措施图2010.3.31.dwg
    安全措施图2010.3.31.dwg

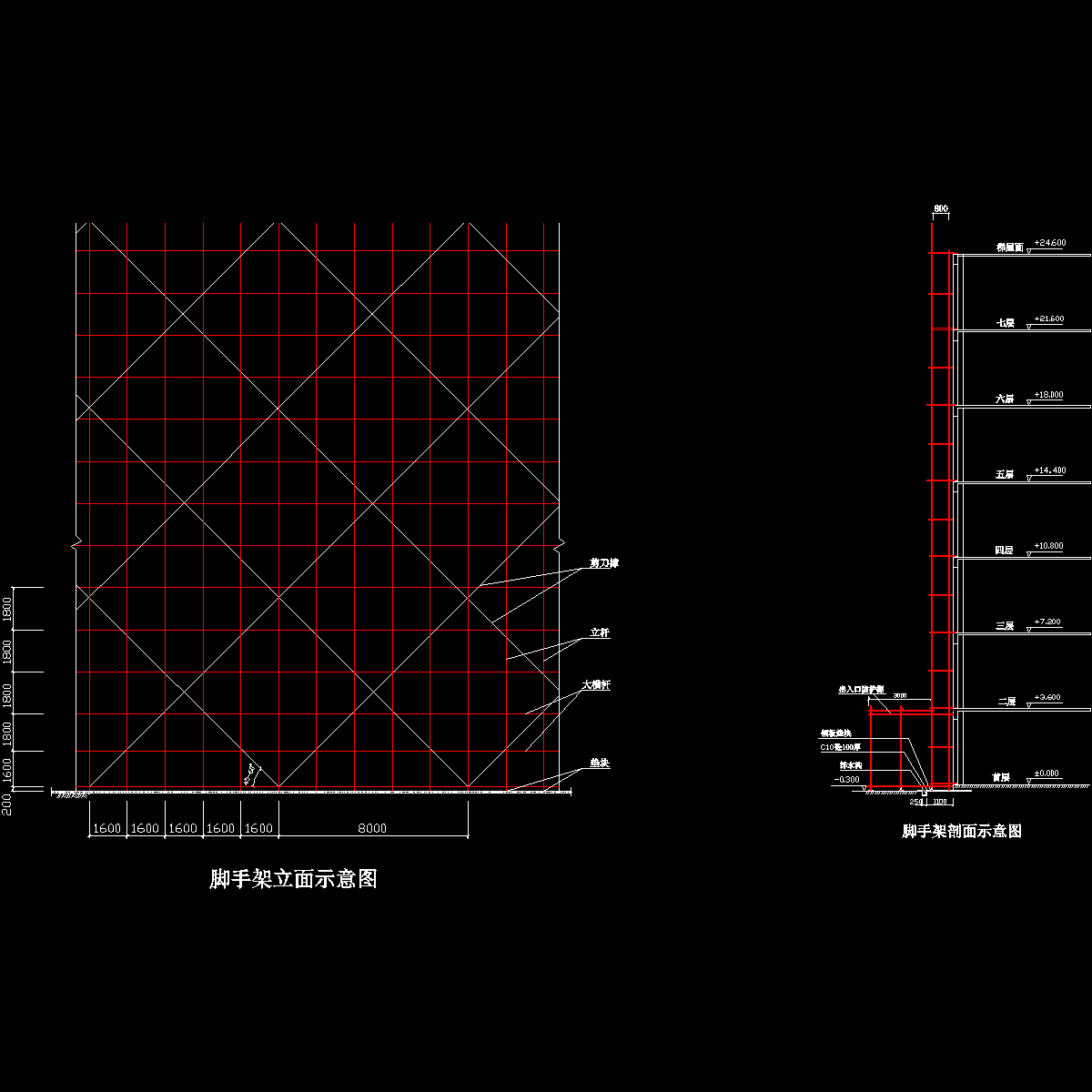

  • 排栅剖立图2010.3.31.dwg
    排栅剖立图2010.3.31.dwg

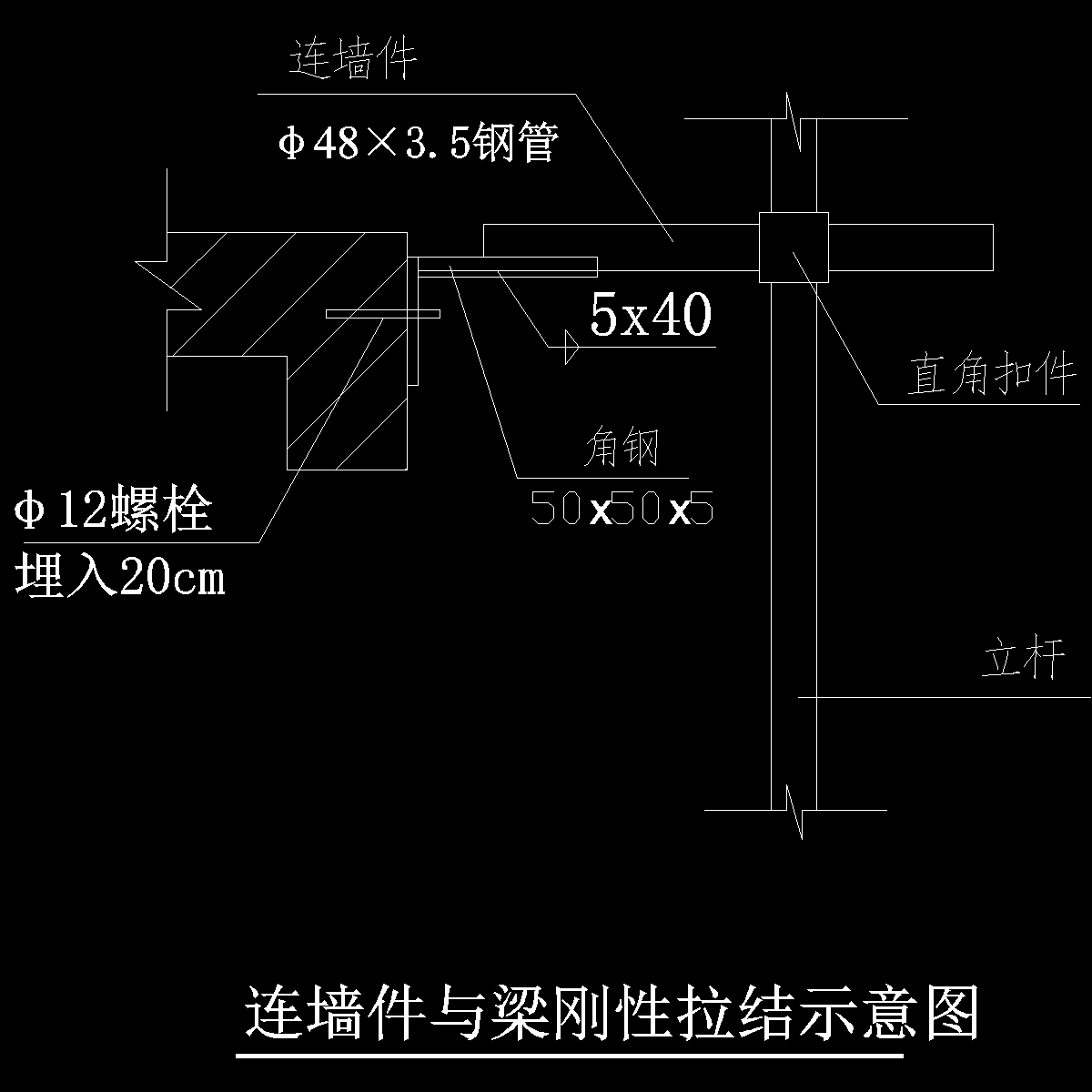

  • 连墙件大样2010.3.31.dwg
    连墙件大样2010.3.31.dwg

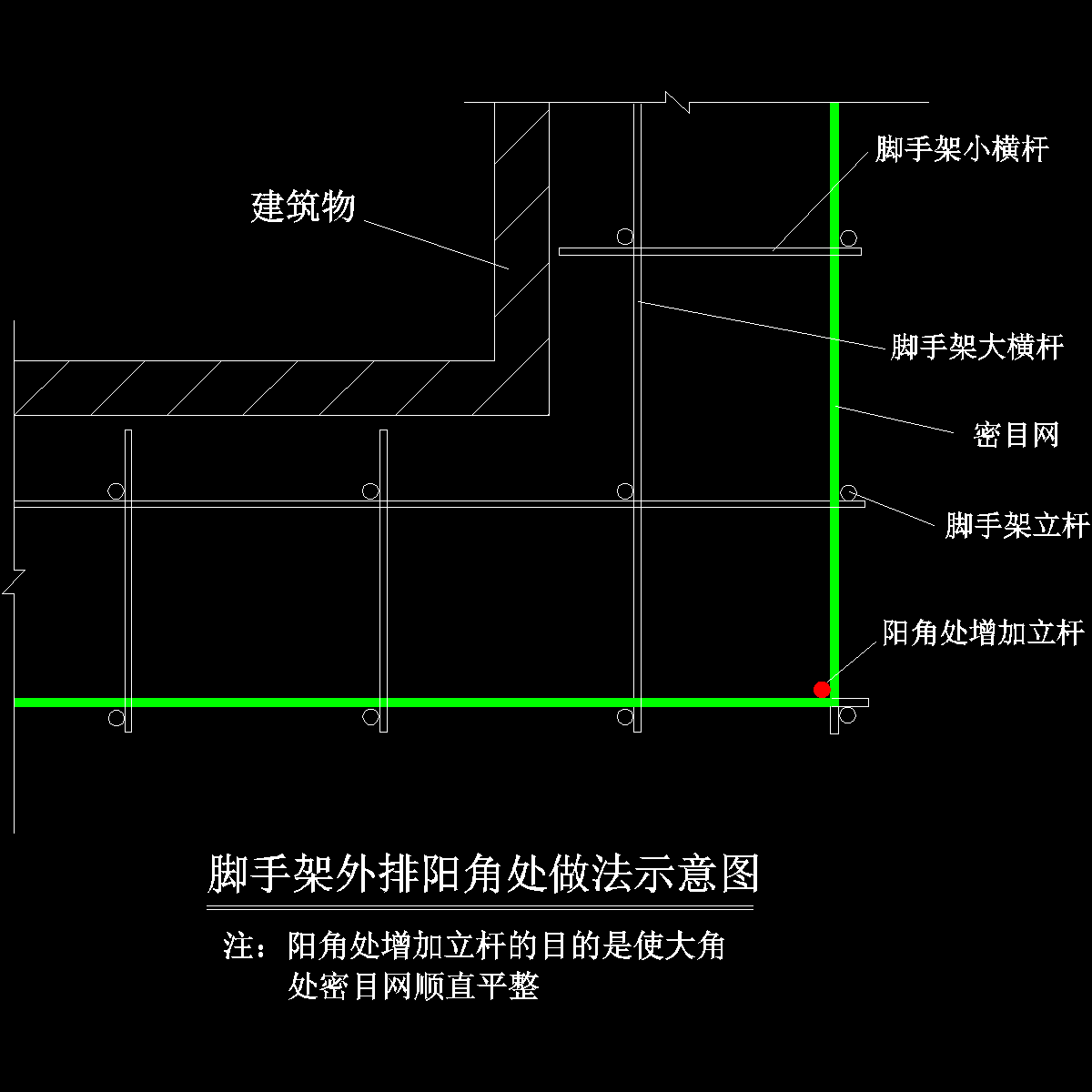

  • 阳角处做法示意图2010.3.31.dwg
    阳角处做法示意图2010.3.31.dwg
以上是部分截图,请下载附件后查看完整高清内容
