  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架,悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:78m
  • 脚手架计算书:悬挑式脚手架
  • 编制时间:
  • 基本参数:悬挑架底部采用18#工字钢悬挑梁,悬挑梁水平间距1.5米,局部1.6米。伸出建筑结构外长度一般为1.3m,有挑板最长悬挑长度约为1.6 m,每根工字钢伸出墙外的一端须用钢丝绳斜拉到建筑物结构上 ,另一端伸入楼面1.3倍
  • 施工重点、难点:裙楼部分脚手架采用落地式搭设双排扣件式钢管脚手架;

附件详情

  • 一、编制依据.3
  • 二、项目概要及脚手架方案设计.3
  • 三、施工部署.4
  • 四、施工方案的选定.4
  • 五、钢管脚手架构造.5
  • 六、塔楼悬挑式脚手架方案 17
  • 七、扣件式钢管(拉吊卸荷)脚手架设计计算书(+30.30m~+56.50m)段.27
  • 八、悬挑卸料平台设计计算.39
  • 九、脚手架安全技术措施. .47
  • 十、脚手架的验收和使用管理 60
  • 十一、外架的拆除.63
  • 十二、脚手架安全管理. . .63
  • 十三、脚手架的外观形象要求.64
  • 十四、安全文明施工.64
  • 十五、脚手架安全应急救援预案.65

附件详情

总建筑面积约121671.99m2(其中地上建筑面积约97751.5 m2,地下建筑面积约23920.49 m2),主要的使用功能是住宅、商业,主体建筑为框架剪力墙,地下二层,地面分为11栋,地面层数为15~26层,建筑高度为46.3~78.2m,地下一、二层设有设备用房、地下停车库。

1、本脚手架设计供框架结构施工时的安全围护和外墙装饰工程使用。
2、裙楼部分地下室外墙剪力墙需做防水工程及基坑土方回填施工,采用落地式脚手架,为使工程进度加快;塔楼部分上部结构,在主体工程封顶后便开始插入室外工程的施工,在三层以上采用18#工字钢悬挑脚手架,脚手架分为二部份进行搭设。
(1)裙楼部分脚手架采用落地式搭设双排扣件式钢管脚手架;
(2)塔楼部分结构三层以上悬挑式搭设双排扣件式钢管脚手架:
(3)所有脚手架外挂密目安全网和挡脚板,安全网外每二层高设置红、白色标誌带。
(4)悬挑架搭设要求:悬挑承力架由三层(标高7.1米)以18#工字钢水平悬挑和
φ16钢丝绳斜拉组成。然后在承力架上向上搭设,设双排脚手架,搭设一层时再设一根斜支撑于大横杆上,支撑杆与承力架共同承受竖向荷载。三层以上挑出的脚手架,承力架由水平挑杆18#工字钢和φ16钢丝绳斜拉组成,在其上面搭设双排脚手架,每4层进行一次卸荷,卸荷方式用钢丝绳斜拉在建筑物外墙上,水平间距为每二跨一道卸荷点,在每根立杆与大小横杆的连结处。
悬挑架底部采用18#工字钢悬挑梁,悬挑梁水平间距1.5米,局部1.6米。伸出建筑结构外长度一般为1.3m,有挑板最长悬挑长度约为1.6 m,每根工字钢伸出墙外的一端须用钢丝绳斜拉到建筑物结构上 ,另一端伸入楼面1.3倍,并钻孔用Φ20钢筋环与楼面固定,在室内伸入部份用天地顶加撑,为防止松动电焊固定在工字钢上,当内排立杆离结构梁边距离大于300㎜时,该内排立杆处的工字钢也必须设置钢丝绳卸荷。若置放工字钢梁时可能遇有墙体或其他建筑结构阻挡时应事先须预留洞口或其他技术措施,在楼层实际场地悬挑钢梁有交叉,钢梁将以重叠设置,再增加一道φ16钢丝绳拉吊及内设天地顶。为防天地顶受松动,以电焊固定。

,共3万余字
希望大家踊跃投稿精品施工方案,您投稿相关稿件请进>>>

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

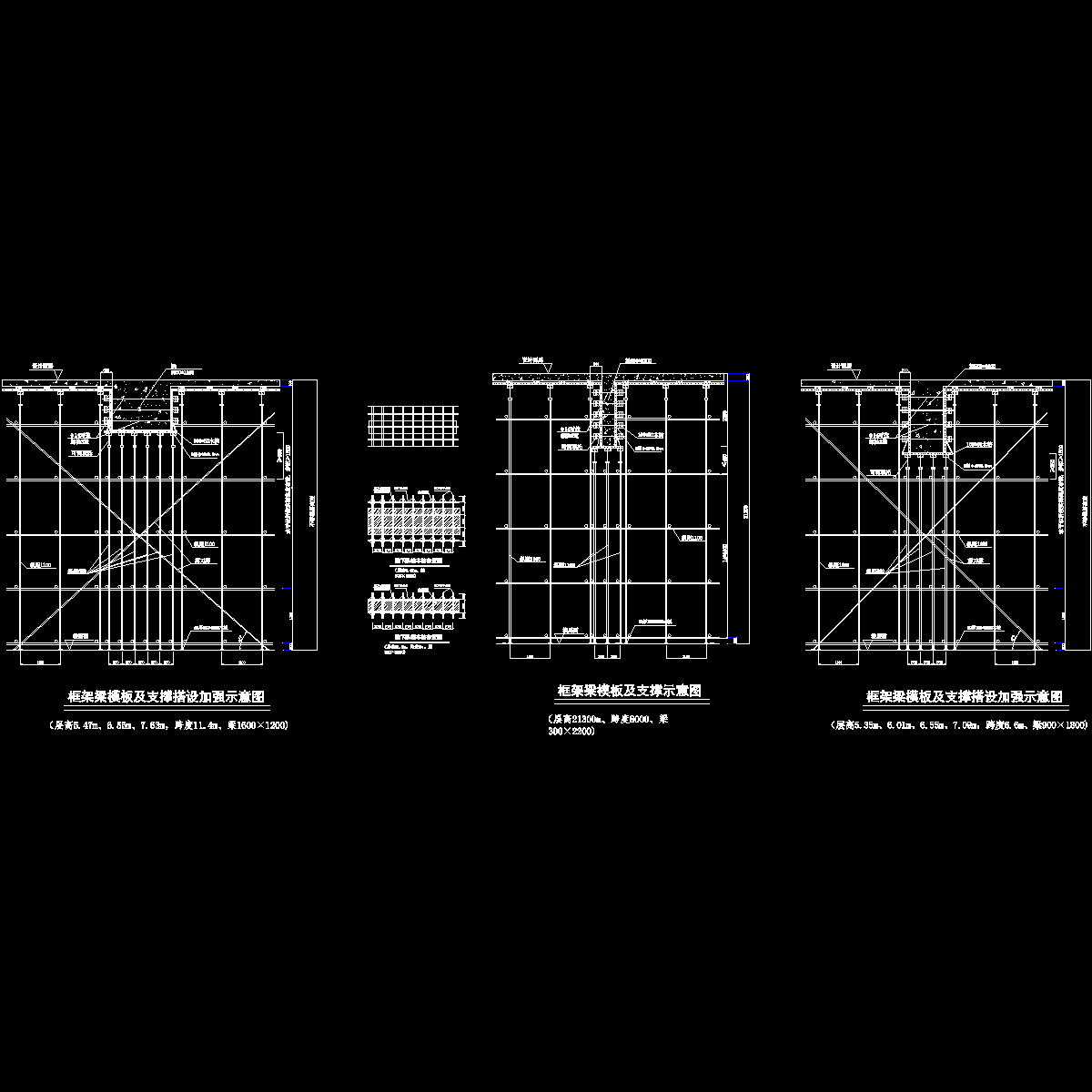

  • 框架梁模板及支撑平面立面示意图.dwg
    框架梁模板及支撑平面立面示意图.dwg

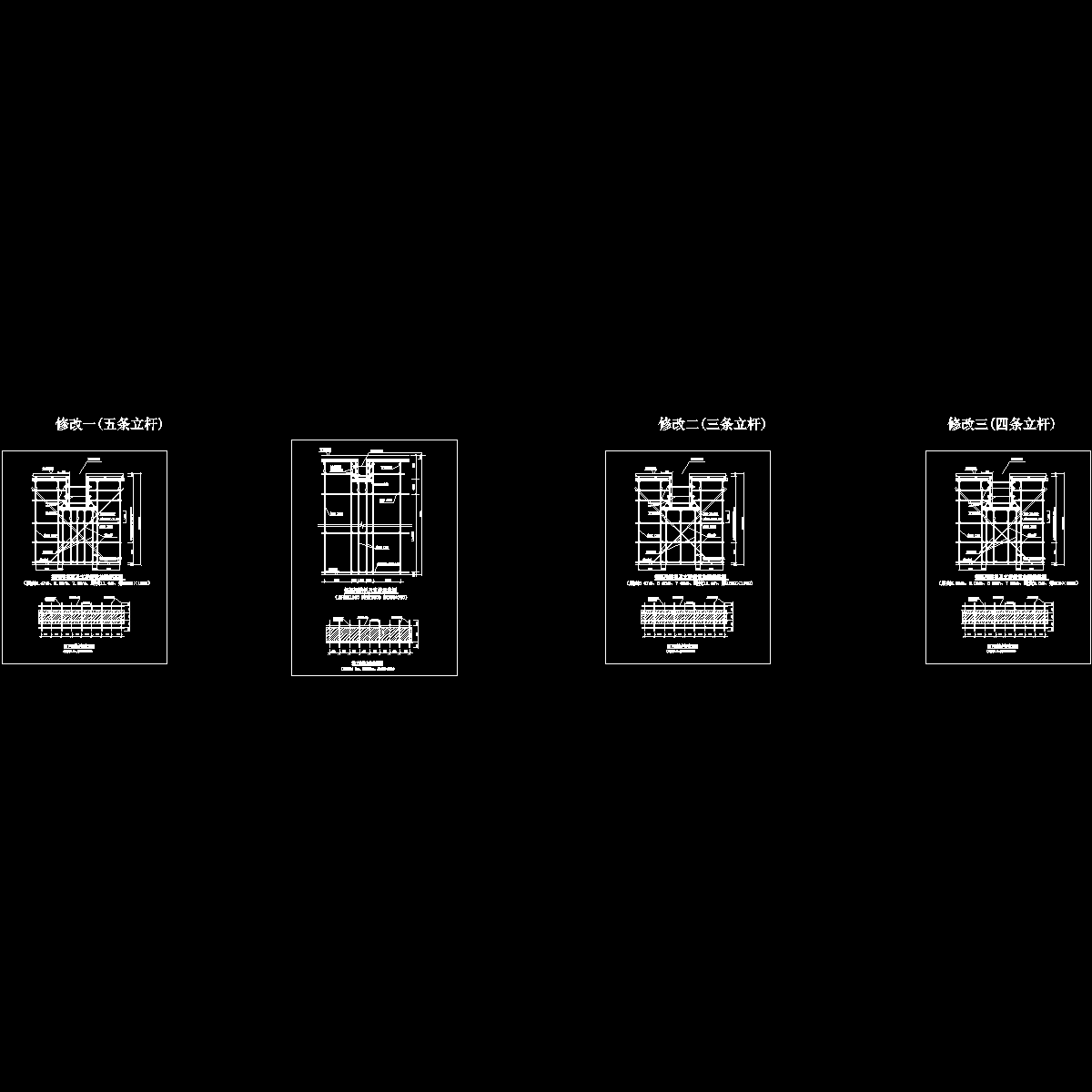

  • 模板支撑.dwg
