23000平米3层大型超市建筑空调通风系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:23000平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 水系统:双管制,闭式

附件详情

一、项目概要:
地上3层,为一大型超市建筑,建筑面积23000m2,...
二、冷热源:
冷源由冷水机房内直燃型溴化锂提供...
三、空调系统:
1.冷水系统采用闭式机械循环。
2.水路系统设计为两管制,冷水和热水均公用同一管路...

图纸共9张。

空调通风平面图

空调水平面图

空调水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

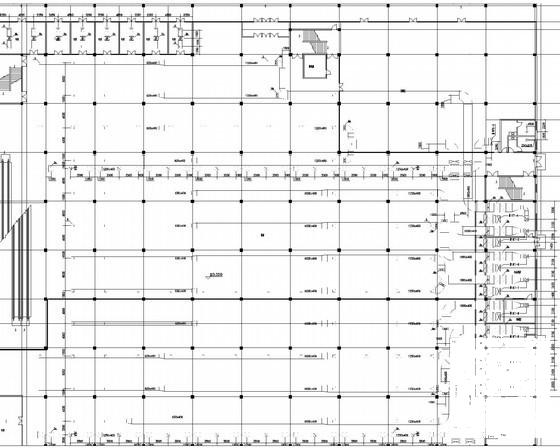

  • 超市空调设计 - 1
    超市空调设计 - 1

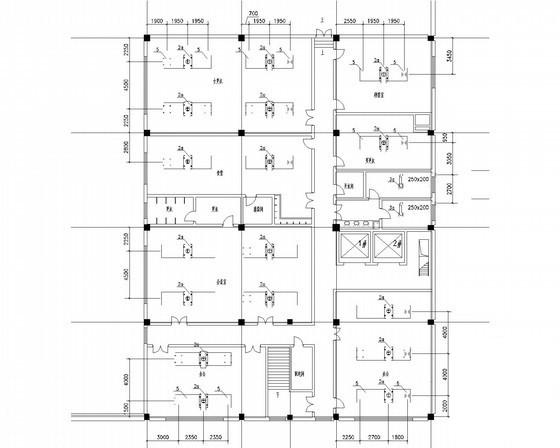

  • 超市空调设计 - 2
    超市空调设计 - 2

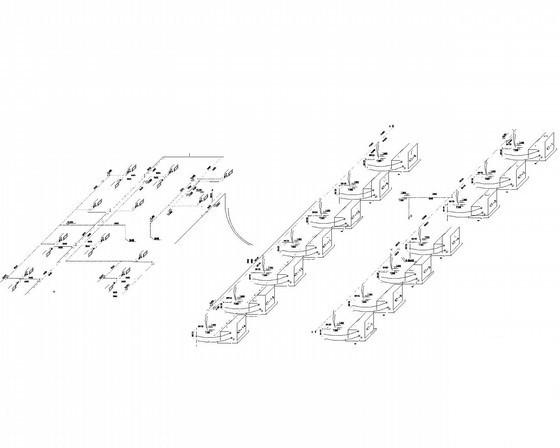

  • 超市空调设计 - 3
    超市空调设计 - 3

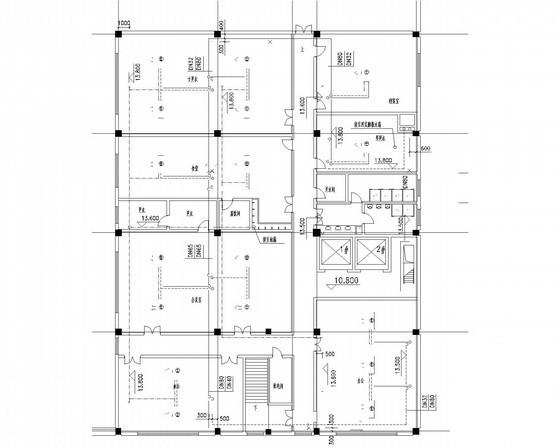

  • 超市空调设计 - 4
    超市空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
