山庄综合楼建筑空调及通风系统设计施工CAD图纸

  • 图纸设计深度:施工图
  • 参考图纸:10张

附件详情

一、项目概要:
该项目为某山庄综合楼空调、通风设计...
二、空调系统:
1.采用风机盘管加新风系统;。
2.报告厅、多功能厅等大空间房间采用空调机组送风,过渡季节采用全新风空调。
3.狭长房间采用卡式双吹风机盘管,方形房间采用四吹风风机盘管...

图纸共10张。

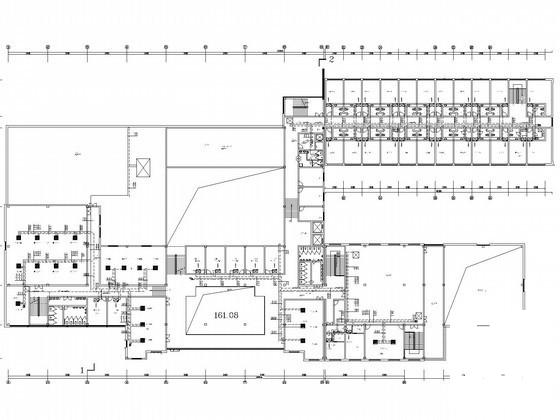

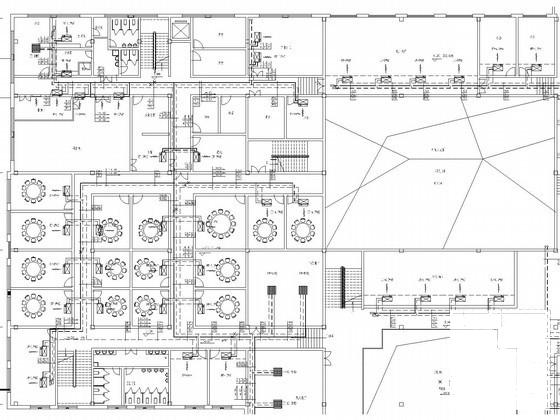

空调管道平面图

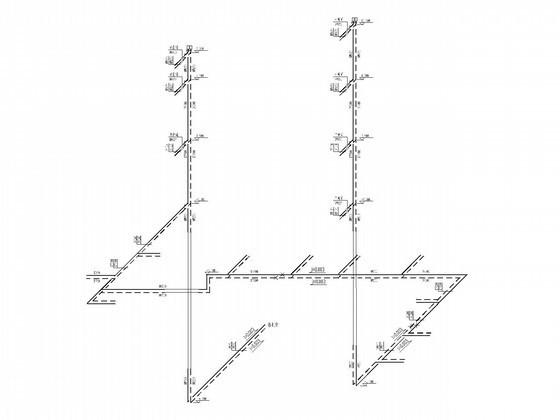

系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 综合楼建筑图纸 - 1
    综合楼建筑图纸 - 1
  • 综合楼建筑图纸 - 2
    综合楼建筑图纸 - 2
  • 综合楼建筑图纸 - 3
    综合楼建筑图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
