82819平米33层住宅楼建筑通风与防排烟系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:82819平方米
  • 建筑地上层数:33层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 通风与防排烟设计、施工说明
  • 图例
  • 设备表
  • 加压送风系统图

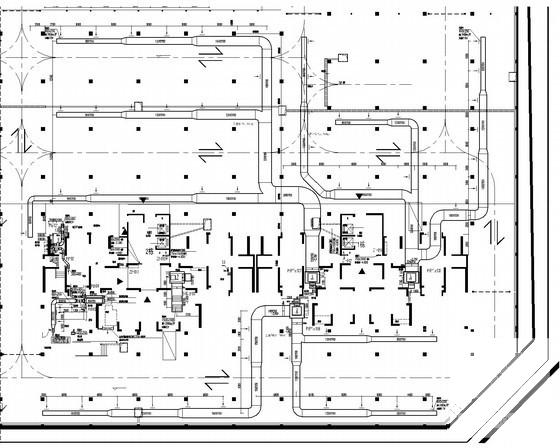

  • 一期地下一层通风平面图
  • 1、2栋首层通风平面图
  • 1、2栋标高4.700通风平面图
  • 10、11栋首层通风平面图(南区)
  • 10、11栋标高5.100通风平面图(南区)
  • 10、11栋首层通风平面图(北区)
  • 10、11栋标高5.100平面图(北区)
  • 2、10栋二层至三十三层通风平面图
  • 2、10栋屋面层通风平面图
  • 1、11栋二层至三十三层通风平面图
  • 1、11栋屋面层通风平面图

附件详情

一、项目概要:
该项目是住宅小区,总建筑面积约82819平方米,地上33层...
二、通风系统:
1.各层公共卫生间:换气次数≥15 次/时,排风经排气扇或排风机 排出室外。
2.电梯机房通风换气次数15次/小时。
3.事后通风:设有气体消防或事故通风的房间在灭火完毕后开启事后排风机排风。
4.事后排风与平时排风合用系统...
三、防排烟系统:
1.地上部分的剪刀楼梯间符合自然排烟条件,采用自然排烟。
2.地下部分的防烟楼梯间设置加压送风系统,风机设置在首层。
3.面积超过100m2,且经常有人停留或可燃物较多的地上无窗房间和各房间总面积,根据防火分区划分防烟分区,设置排烟系统...

图纸共15张。

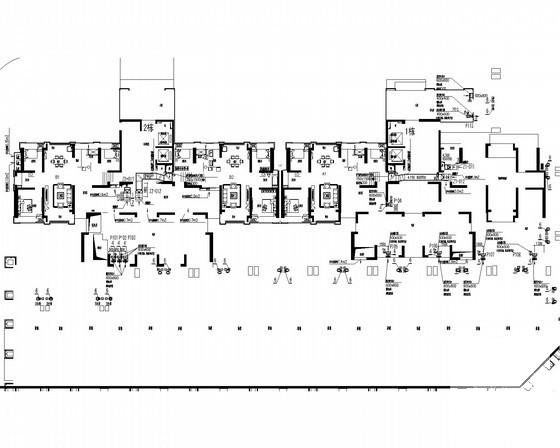

首层拼合平面图

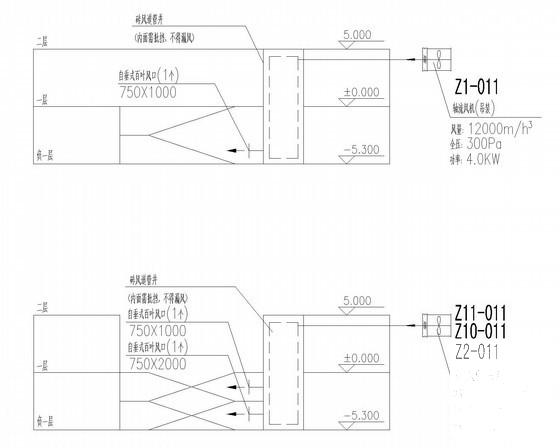

加压送风系统

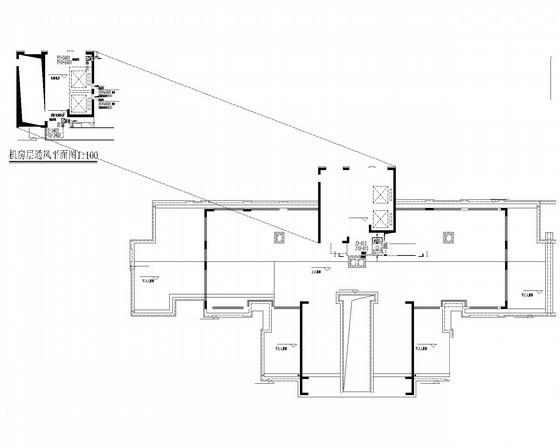

屋面层通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑防排烟系统设计 - 1
    建筑防排烟系统设计 - 1
  • 建筑防排烟系统设计 - 2
    建筑防排烟系统设计 - 2
  • 建筑防排烟系统设计 - 3
    建筑防排烟系统设计 - 3
  • 建筑防排烟系统设计 - 4
    建筑防排烟系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
