34426平米2层地下商场空调通风全套设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:商业,其他
  • 建筑设计面积:34426平方米
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统
  • 项目所在地:湖南

附件详情

  • 空调设计施工说明
  • 防排烟设计施工说明
  • 主要设备材料表
  • 防排烟平面图

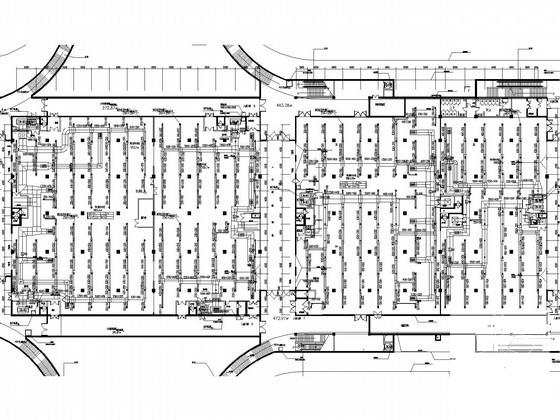

  • 空调风平面图
  • 空调水平面图
  • 空调冷热源机房平面图
  • 制冷(热)流程图
  • 空调冷热源机房水系统图
  • 风机房详图
  • 空调机房详图
  • 中央空调能源管理系统控技术说明
  • 中央空调能源管理系统控制原理图

附件详情

稿件为长沙市某路段地上商场空调通风设计施工图纸;地下建筑面积34426m2,其中商业面积为24516m2,地下建筑分为两层,地下负一层为商场、安全通道和变配电间,地下负二层为车库、水泵房和空调冷热源机房。该项目战时为地下人防工程。
设计范围:
1.负一层商业用房和设备用房及负二车库和设备用房的通风、防排烟设计
2.负一层商业用房舒适性中央空调设计和负二层冷热源机房设计(包括空调自动控制设计)。

,图纸共28张。

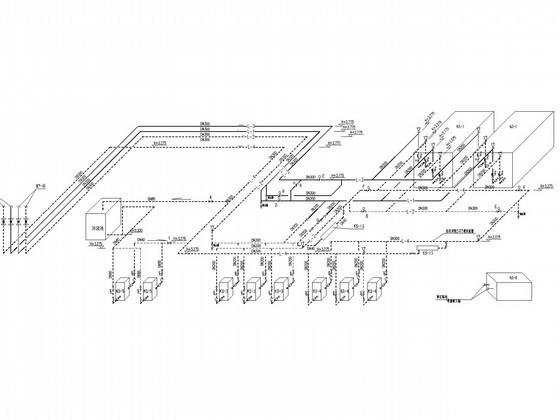

空调冷热源机房水系统图

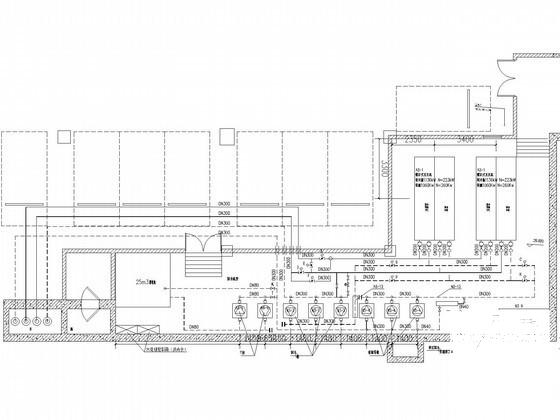

空调冷热源机房平面图

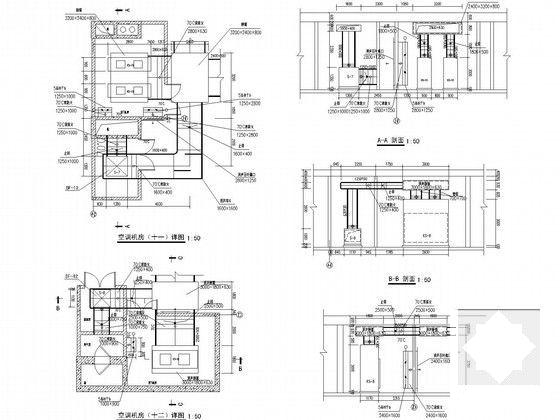

空调机房详图

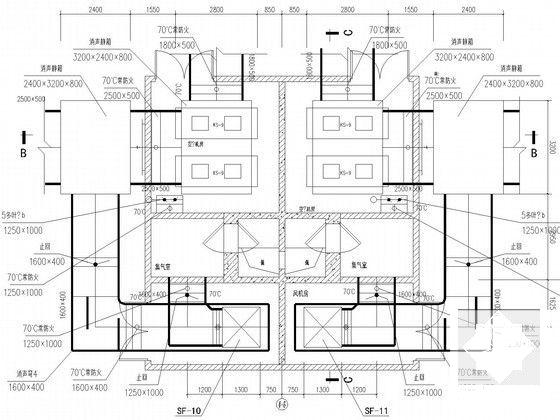

空调机房平面

风管布置大样

中央空调能源管理系统控制原理图(水系统)

新风机组智能控制箱控制示意图

地下商场暖通施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下商场通风空调 - 1
    地下商场通风空调 - 1
  • 地下商场通风空调 - 2
    地下商场通风空调 - 2
  • 地下商场通风空调 - 3
    地下商场通风空调 - 3
  • 地下商场通风空调 - 4
    地下商场通风空调 - 4
  • 地下商场通风空调 - 5
    地下商场通风空调 - 5
  • 地下商场通风空调 - 6
    地下商场通风空调 - 6
以上是部分截图,请下载附件后查看完整高清内容
