喷漆废水处理工程施工CAD图纸(施工方案)

  • 附件设计说明:有
  • 类型:工业污废水处理站
  • 处理技术:格栅筛网,沉淀,混凝,澄清,气浮法,生物膜法,活性污泥发
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 设计年代:近代

附件详情

  • 设计说明
  • 平面布置图
  • 预埋(留)管孔件平面图
  • 底(盖)板配筋图
  • 平面布置图
  • 剖面图
  • 池壁配筋图
  • 剖面配筋图
  • 废水处理工艺流程图
  • 废水处理站雨棚设计图

附件详情

该项目位于广东,主要从事碳纤维丝复合材料等自行车架的生产和加工,在其生产的过程中产生一定量的喷漆、研磨废水,其废水含有一定量的杂质、有机物。此类废水采用物化和生化相结合的方法能达到很好的处理效果。新厂废水日产生量为30m3 ,为保护周围环境,对其废水处理工程进行设计。废水先进入沉砂池,再进入调节池,经调节水质水量后,经泵泵入兼性厌氧池,进行厌氧水解酸化,后废水自流入接触氧化池,进行好氧处理,有机物经过好氧菌分解而除去,出水进入混凝反应池,在絮凝剂、助凝剂的作用下进行絮凝反应,形成的絮凝体在斜管沉淀池中进行固液分离,上清液排入清水池,出水回用或排放,沉淀池中产生的污泥排入污泥池进行浓缩后,用泥浆泵泵至压滤机进行脱水,清水回流至调节池,泥饼外运处置。
,共25张图。

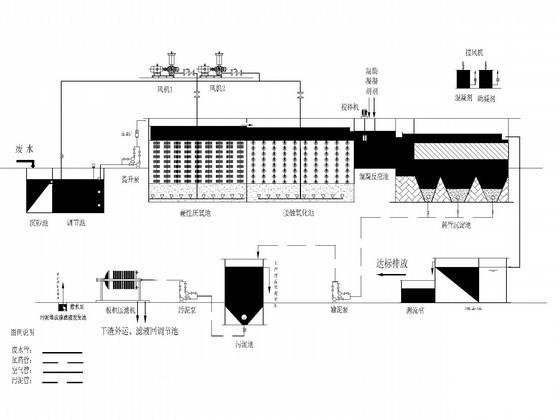

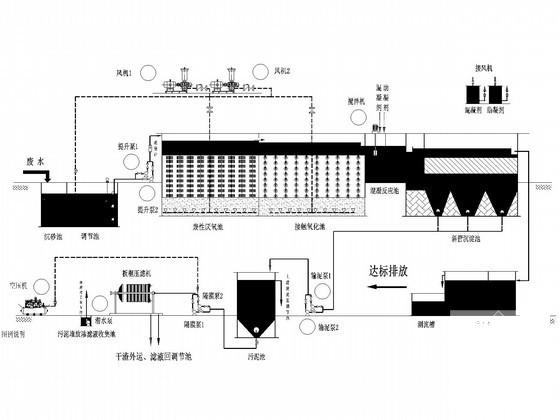

废水处理工艺流程图

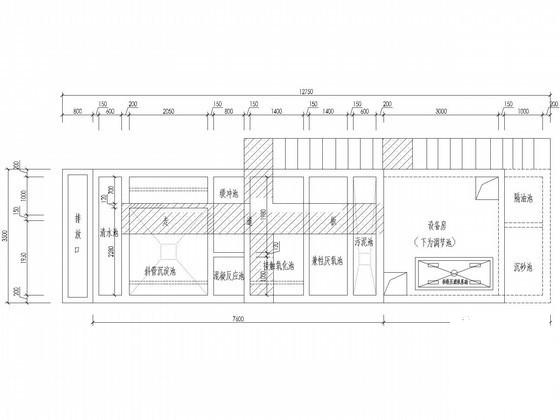

平面布置图

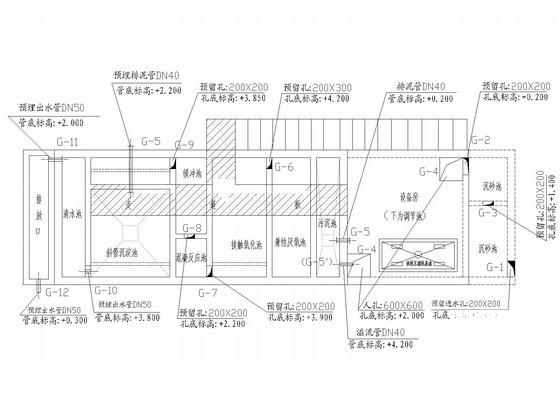

预埋(留)管孔件平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 水处理工程施工方案 - 1
    水处理工程施工方案 - 1
  • 水处理工程施工方案 - 2
    水处理工程施工方案 - 2
  • 水处理工程施工方案 - 3
    水处理工程施工方案 - 3
  • 水处理工程施工方案 - 4
    水处理工程施工方案 - 4
以上是部分截图,请下载附件后查看完整高清内容
