农村生活污水处理工程施工方案图纸

  • 设计说明:有
  • 类型:其他
  • 处理技术:格栅筛网
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 参考图纸:10-20张

附件详情

  • 给排水设计施工说明
  • 污水收集及处理系统总平面图
  • 终端处理系统工艺流程图
  • 终端处理系统 平面布置图

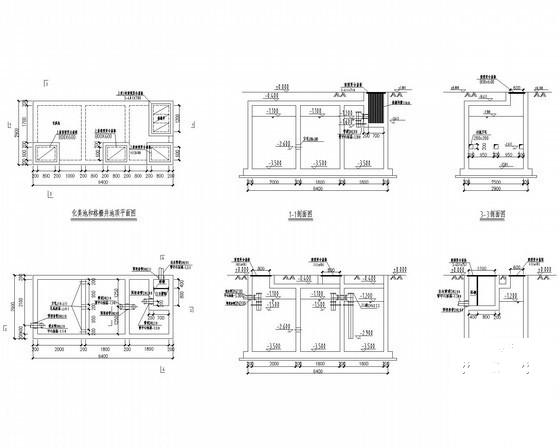

  • 化粪池和格栅井平剖面图
  • 土地渗滤系统平面布置图
  • 土地渗滤系统剖面图

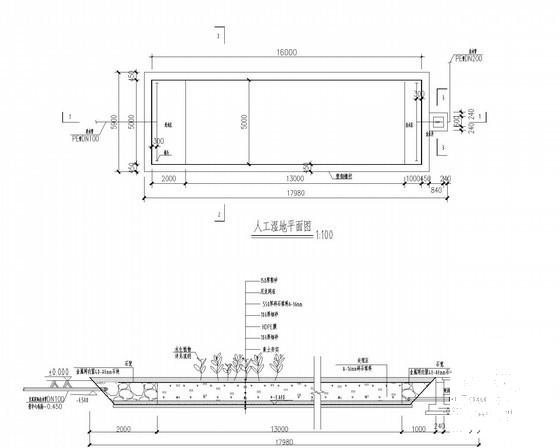

  • 人工湿地平剖面图

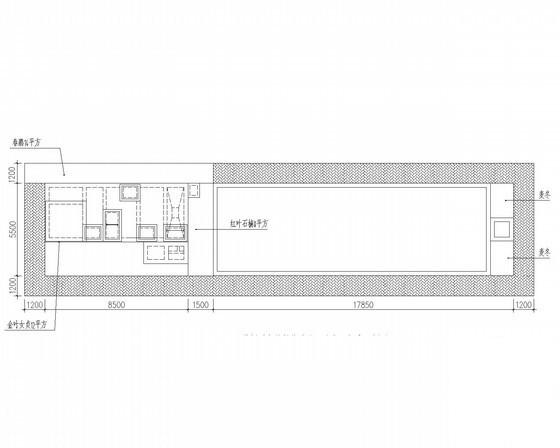

  • 终端处理系统绿化平面图
  • 土地渗滤系统平面布置图

附件详情

农村生活污水处理工艺,包括工艺流程图、各类构筑物平面布置图、平剖面图及设计施工说明。
采用生活污水与雨水分流制的管道系统;污水收集系统采用重力流方式,所收集的污水主要包括卫生间污废水、厨房废水和庭院洗涤废水等
,共19张

人工湿地

土地渗滤系统平面布置图

终端处理系统绿化平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
