国内18150平米21层住宅楼水暖全套CAD施工大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:18150平方米
  • 建筑地上层数:21层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 地下室用途:人防,车库
  • 生活供水设计:生活给水系统,中水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,卫生间,集水坑

附件详情

  • 设施-1、首页
  • 设施-2、图例及设备表
  • 设施-3、给水管道系统图
  • 设施-4、中水给水管道系统图
  • 设施-5、污水管道系统图
  • 设施-6、废水管道系统图
  • 设施-7、 消防系统 原理图
  • 设施-8、地下三层(人防层)通风平面图
  • 设施-9、地下三层(人防层)消防及暖卫平面图
  • 设施-10、地下二层(人防层)通风平面图
  • 设施-11、地下二层(人防层)消防及暖卫平面图
  • 设施-12、地下一层采暖及消防平面图
  • 设施-13、地下一层给水平面图
  • 设施-14、首层采暖、给排水及消防平面图
  • 设施-15、二~四层采暖、给排水及消防平面图
  • 设施-16、五~十层采暖、给排水及消防平面图
  • 设施-17、十一~二十一层采暖、给排水及消防平面图
  • 设施-18、屋顶消防平面图
  • 设施-19、人防层送风系统图
  • 设施-20、防空地下室通风机平、剖面图
  • 设施-21、地下二层(人防层)卫生间大样图、给排水系统图及消防电梯集水坑凭剖面图
  • 设施-22、地下三层(人防层)卫生间大样图、给排水系统图及消防电梯集水坑凭剖面图
  • 设施-23、标准层A.B.C户型暖卫大样图及管井大样图
  • 设施-24、标准层D.E.F户型暖卫大样图 及管井大样图
  • 设施-25、厨卫给排水系统图
  • 设施-26、散热器配置表及安装示意图

附件详情

该项目为大井村住宅小区20#楼,总建筑面积为18150平方米,地下共两层,地下一层为库房,为857平方米,地下二、三层平时为库房,战时为二等人员掩蔽室,每层面积为847平方米;地上二十一层,建筑面积为16446平方米,建筑物高度为58.8m,为一类建筑住宅。
本专业设计内容为:采暖、给水、排水、生活热水、中水、消防给水、消防防排烟系统等。该资料不包括煤气设计。

人防设计说明
1.该项目为大井村住宅小区20#楼人防部分。本建筑地上二十一层为住宅,地下一层为库房,地下二层为人防层。
2.该项目为五级人防,防化乙级,战时为二等人员掩蔽室,平时为办公,人防建筑面积(地下一、二层)均为841平方米,人员掩蔽室面积为400平方米,掩蔽人数为400人。

这份参考资料主要包括:1.设计说明 2.图例及设备表 3.各系统图 4.地下三层(人防层)通风平面图 5.地下三层(人防层)消防及暖卫平面图 6.地下二层(人防层)通风平面图 7.地下二层~地下一层采暖及消防平面图 8.地下一层给水平面图 9.首层~二十一层采暖、给排水及消防平面图 10.屋顶消防平面图 11.人防层送风系统图 12.防空地下室通风机平、剖面图 13.地下三层(人防层)~地下二层(人防层)卫生间大样图、给排水系统图及消防电梯集水坑凭剖面图 14.标准层A.B.C.D.E.F户型暖卫大样图及管井大样图 15.厨卫给排水系统图 16.散热器配置表及安装示意图 等

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

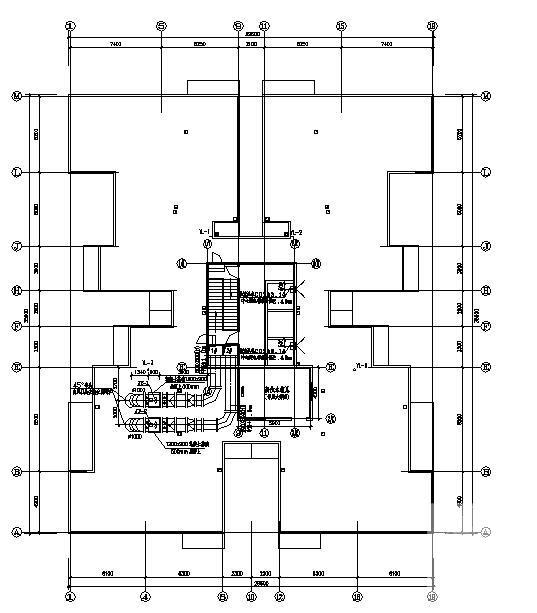

  • 住宅楼水暖 - 1
    住宅楼水暖 - 1

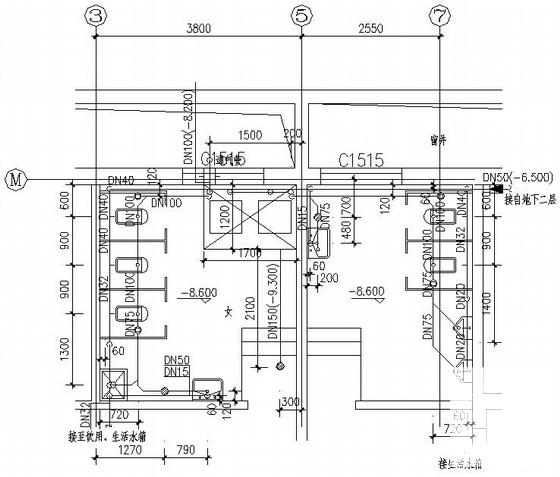

  • 住宅楼水暖 - 2
    住宅楼水暖 - 2

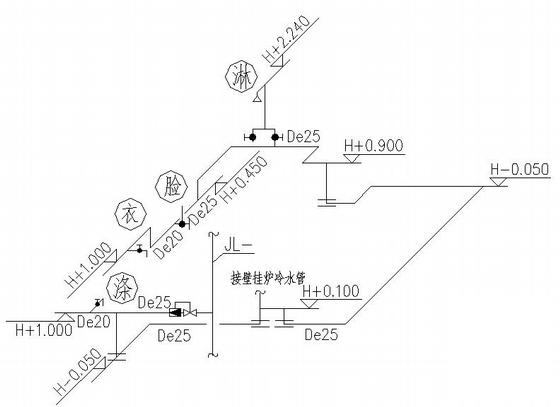

  • 住宅楼水暖 - 3
    住宅楼水暖 - 3

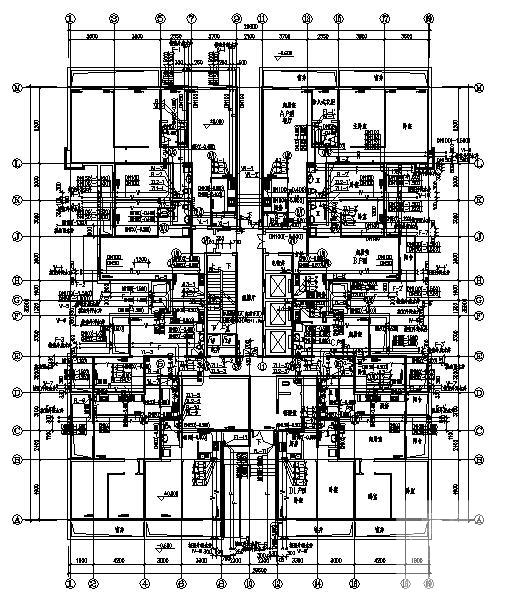

  • 住宅楼水暖 - 4
    住宅楼水暖 - 4
以上是部分截图,请下载附件后查看完整高清内容
