5049平米6层住宅楼水暖施工CAD大样图
- 设计说明：有
- 建筑类别：住宅,办公
- 建筑高度类型：多层建筑
- 建筑设计面积：5049.2平方米
- 地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 供水方式：市政供水
- 排水技术：重力排水
- 项目所在地：河北
附件详情
- 一层给水平面图
- 二层给水平面图
- 三层给水平面图
- 排水系统图
- 给水系统图
- 一层采暖平面图
- 二层采暖平面图
- 三层采暖平面图
- 系统采暖供回水干管图
- 采暖入口大样图
附件详情
该资料为河北某多层住宅楼水暖施工图纸。该工程包括小区建筑和一栋三层的办公楼。住宅为砖混结构，地上六层，抗震强度为7，总建筑面积5049.2平方米，地下室面积605.52平方米，建筑高度为18.9米。设计内容：给水系统（由市政给水管提供）、排水系统（为重力自排系统）、
消防系统
。
，共16张图。

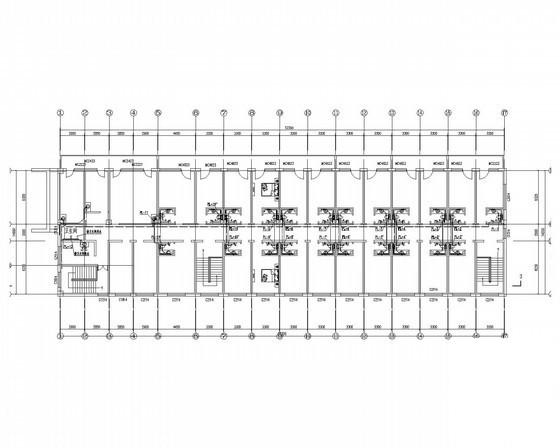

一层给水平面图.

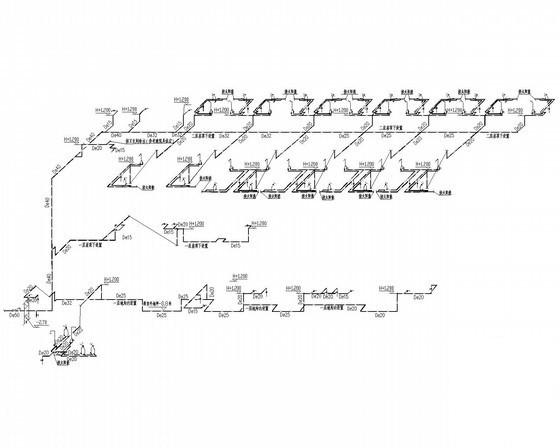

给水系统图.

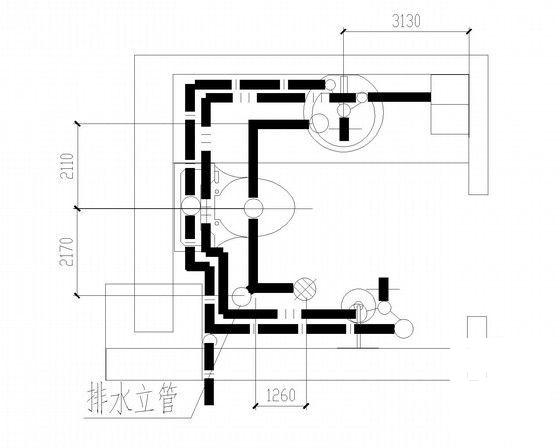

三层卫生间给排水平面大样图

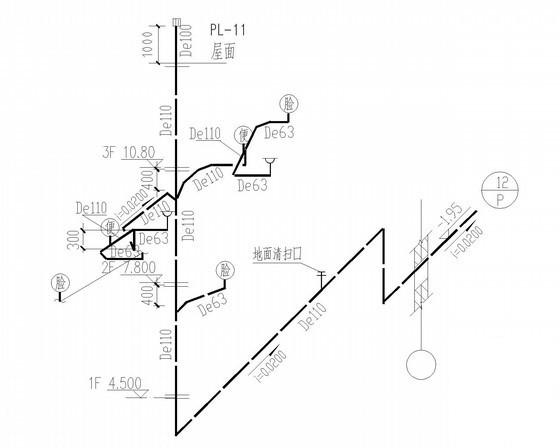

排水系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
住宅楼施工 - 1 -
住宅楼施工 - 2 -
住宅楼施工 - 3 -
住宅楼施工 - 4 -
住宅楼施工 - 5
以上是部分截图，请下载附件后查看完整高清内容
