多功能机房强弱电施工CAD图纸30张
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：30张
- 设计年代：近代
- 负荷等级：一级
- 防雷等级：第三类
- 项目所在地：重庆
- 强电设计： 供配电系统 ,应急电源,低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,综合布线系统,其它
附件详情
- 1、电气设计说明
- 2、配电柜系统图
- 3、油机市电 配电箱系统 图
- 4、电池间市电配电箱系统图
- 5、动力配电柜系统图
- 6、UPS配电柜系统图
- 7、DLP大屏配电系统图
- 8、照明配电系统图
- 9、配电系统图
- 10、LCD大屏配电系统图
- 11、机房综合布线系统图
- 12、机房配电系统框图
- 13、机房市电插座平面图
- 14、机房照明平面布置图
- 15、机房应急照明平面布置图
- 16、监控报警及综合布线平面布置图
附件详情
该项目位于重庆，是一多功能机房，该项目主要由地上四层，地下一层组成，其中一层的主机房、监控室、办公室，共三个功能区域，所有区域层高均为3600mm,地板支架350mm，净高为2800mm。
设计范围包括配电系统；照明配电系统；火灾自动报警系统；防雷接地系统等。
该附件，总共30张。

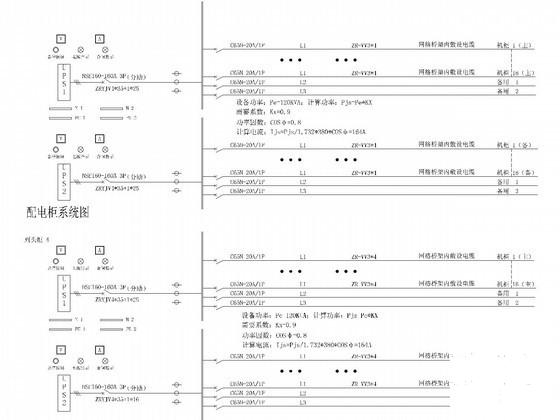

配电柜系统图

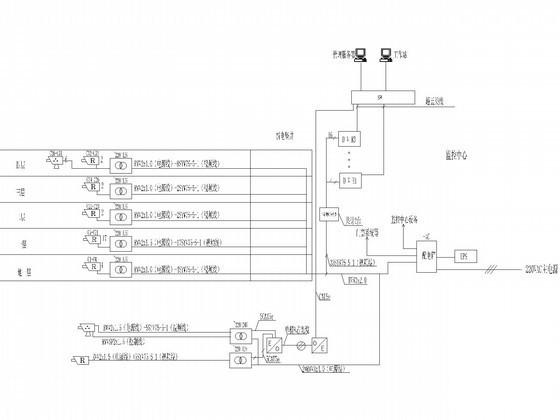

视频监控系统图

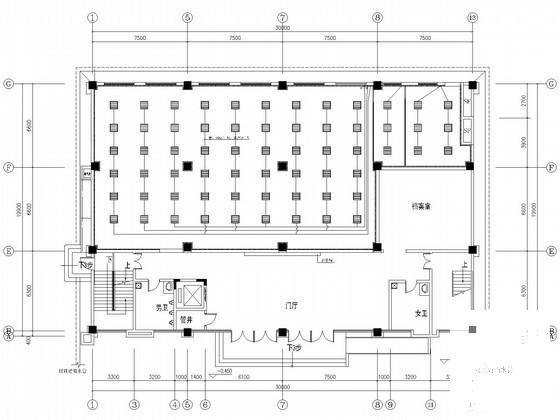

照明平面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

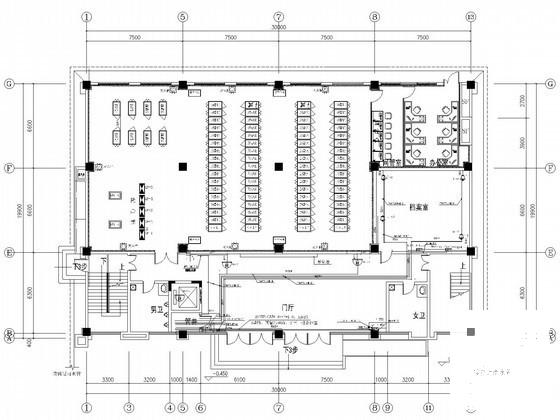

机房施工图纸 - 1 -
机房施工图纸 - 2 -
机房施工图纸 - 3 -
机房施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
