单层多功能厅电气施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:混合结构
  • 建筑设计面积:615平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:河北
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:其它

该附件为河北单层多功能厅 电气施工图

概况:
该项目为河北固安多功能厅,多功能厅建筑面积615m,地上一层,层高3.5m,室内外高差450mm。本建筑物建筑设计结构形式:框架剪力墙结构;设计使用年限为50年。

设计范围:
该项目拟设计包括建设红线内的以下建筑电气系统:
电力及配电系统;照明及配电系统;电气火灾监控系统;建筑物防雷保护、接地系统及安全措施。

部分图纸摘录:

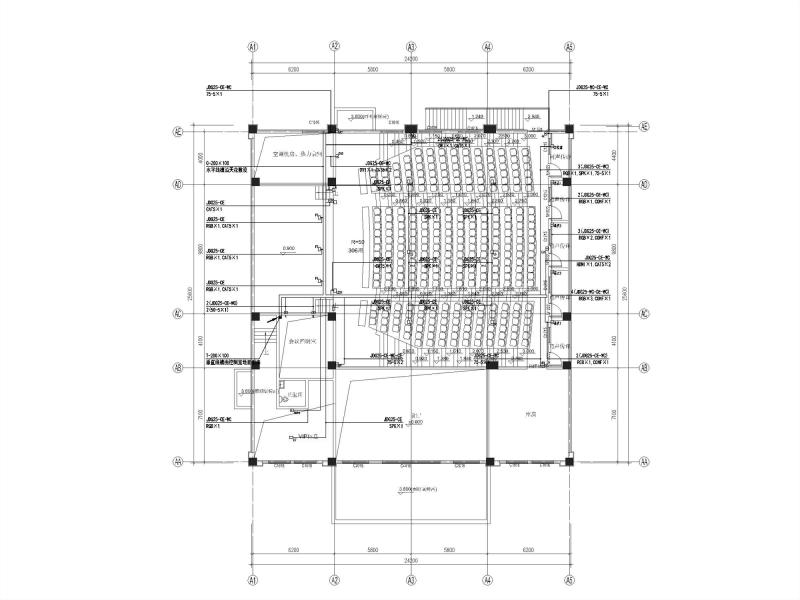

照明平面图

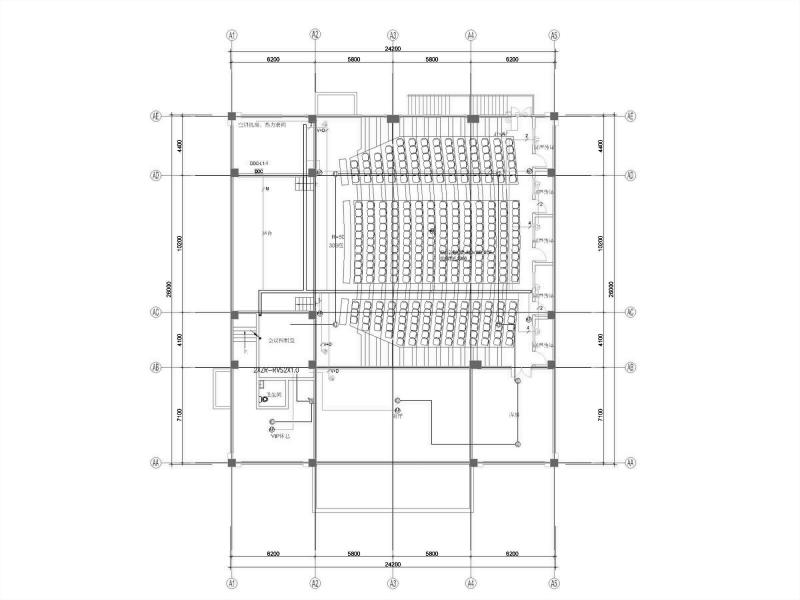

弱电平面图

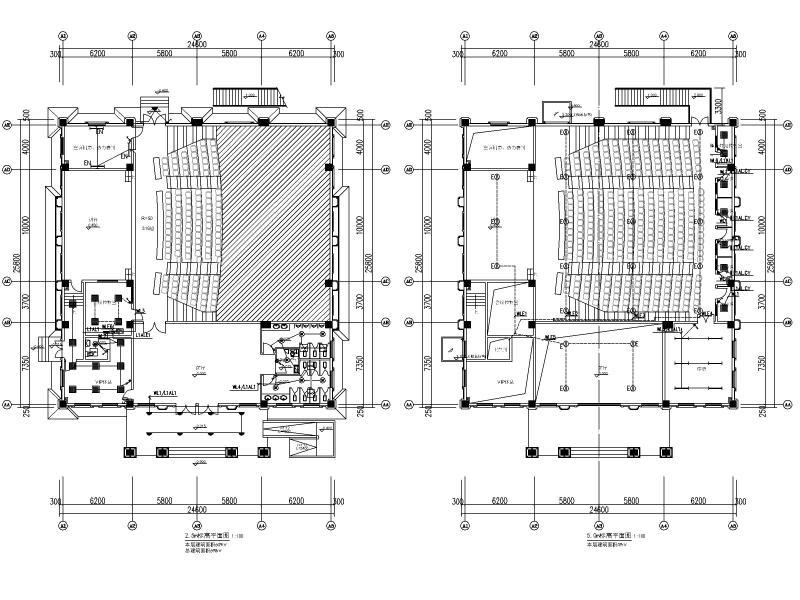

音响弱电天花管线图

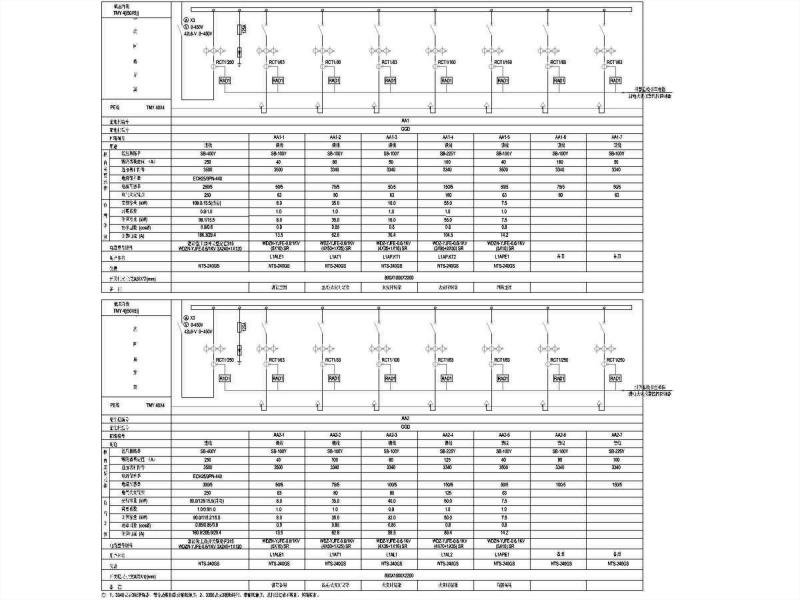

低压配电系统图

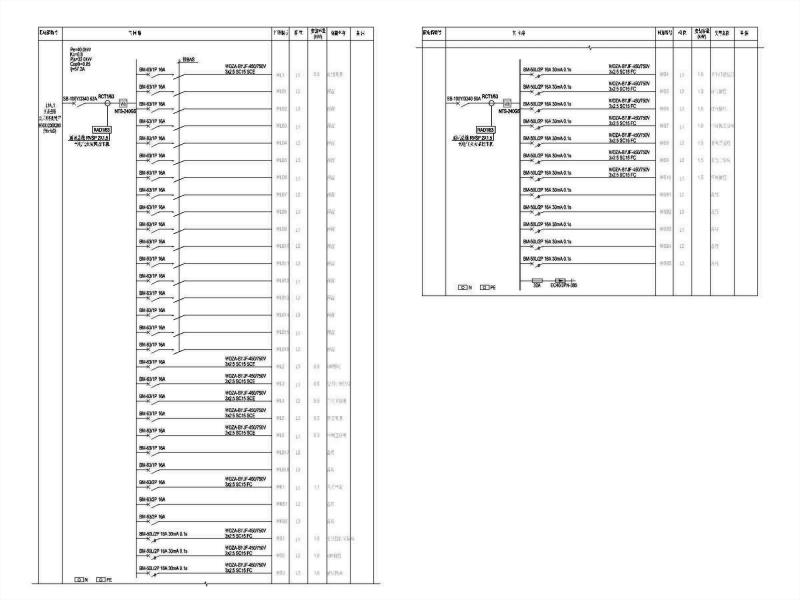

配电箱系统图
竖向干线系统图
电气火灾监控系统图
能源管理系统图


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 单层多功能厅电气施工CAD图纸 - 1
    第 1 张图
  • 单层多功能厅电气施工CAD图纸 - 2
    第 2 张图
  • 单层多功能厅电气施工CAD图纸 - 3
    第 3 张图
  • 单层多功能厅电气施工CAD图纸 - 4
    第 4 张图
  • 单层多功能厅电气施工CAD图纸 - 5
    第 5 张图
  • 单层多功能厅电气施工CAD图纸 - 6
    第 6 张图
  • 单层多功能厅电气施工CAD图纸 - 7
    第 7 张图
  • 单层多功能厅电气施工CAD图纸 - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
