高层住宅楼脚手架施工方案(落地式、悬挑式)_CAD

  • 建筑高度类型:高层建筑
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架,悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:18m
  • 悬挑高度:88.2m
  • 脚手架计算书:悬挑式脚手架
  • 编制时间:近代年
  • 基本参数:脚手架在地下室及1~2层为落地式钢管脚手架(立杆横距0.8m,立杆纵距1. 5m,大横杆步距1.8m),到3层悬挑,当结构施工达到3层以上时,落地式脚手架即可拆除,

附件详情

  • 一、项目概要…………………………………………………………1
  • 二、施工准备…………………………………………………………1
  • 三、劳动组织…………………………………………………………3
  • 四、材料选用…………………………………………………………3
  • 五、材料堆放…………………………………………………………8
  • 六、脚手架搭设………………………………………………………8
  • 七、脚手架的设计计算………………………………………………15
  • 八、操作规程…………………………………………………………26
  • 九、质量标准及检验方法……………………………………………28
  • 十、安全措施…………………………………………………………30
  • 十一、外架平面立面图………………………………………………32

附件详情

一、项目概要
工程由一栋三十层和一栋二十五层的塔式住宅楼组成,其地面以上建筑总高度分别为101.50m和86.50m。
由于该项目绿化、园林等工程需提早进场施工,所以我司拟定外脚手架采用落地式脚手架及悬挑式脚手架。脚手架在地下室及1~2层为落地式钢管脚手架(立杆横距0.8m,立杆纵距1. 5m,大横杆步距1.8m),到3层悬挑,当结构施工达到3层以上时,落地式脚手架即可拆除, 依照统筹法,穿插进行基础回填以及其它工作,与全落地式脚手架相比较,可以节省工期1个月,保证了后续工作的顺利进行。
二、施工准备
1、主要机具设备
(1)钢卷尺(GB 10633-89)
1)型号:制动式(5m),摇卷盒式(50m)。
2)功能:5m制动式钢卷尺用于搭设时测量步距和跨距,50m摇卷盒式钢卷尺用于搭设前确定跨距。
(2)游标卡尺(GB/T 1214.2-1996)
1)型号:Ⅰ型(测量范围0~150mm,游标0.02mm)。
2)功能:测量钢管直径及厚度。
(3)水准仪(配5m塔尺)
1)型号:DS3-Z
2)功能:保证悬挑梁处在同一标高。
(4)经纬仪
1)型号:J2-2
2)功能:检验脚手架架体垂直度。
(5)线锤
1)型号:钢制或铜制(0.25Kg)。
2)功能:控制脚手架架体的垂直度。
(6)扭力扳手(GB/T 15729-1995)
1)型号:预制式(20~100Nm)
2)功能:紧固扣件螺栓(40~65 Nm)。
2、辅助机具
(1)电焊机
1)型号:BS1-330
2)功能:悬挑梁与预埋锚固筋的焊接。
(2)型材切割机(ZBK 64013-89)
1)型号:J3G-400
2)功能:钢管拉接件下料。
(3)接地电阻测试仪
1)型号:ZC29B-2
2)功能:量测脚手架避雷接地电阻值。
(4)手提式二氧化碳灭火器(GB 4399-84)


2

3

4

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

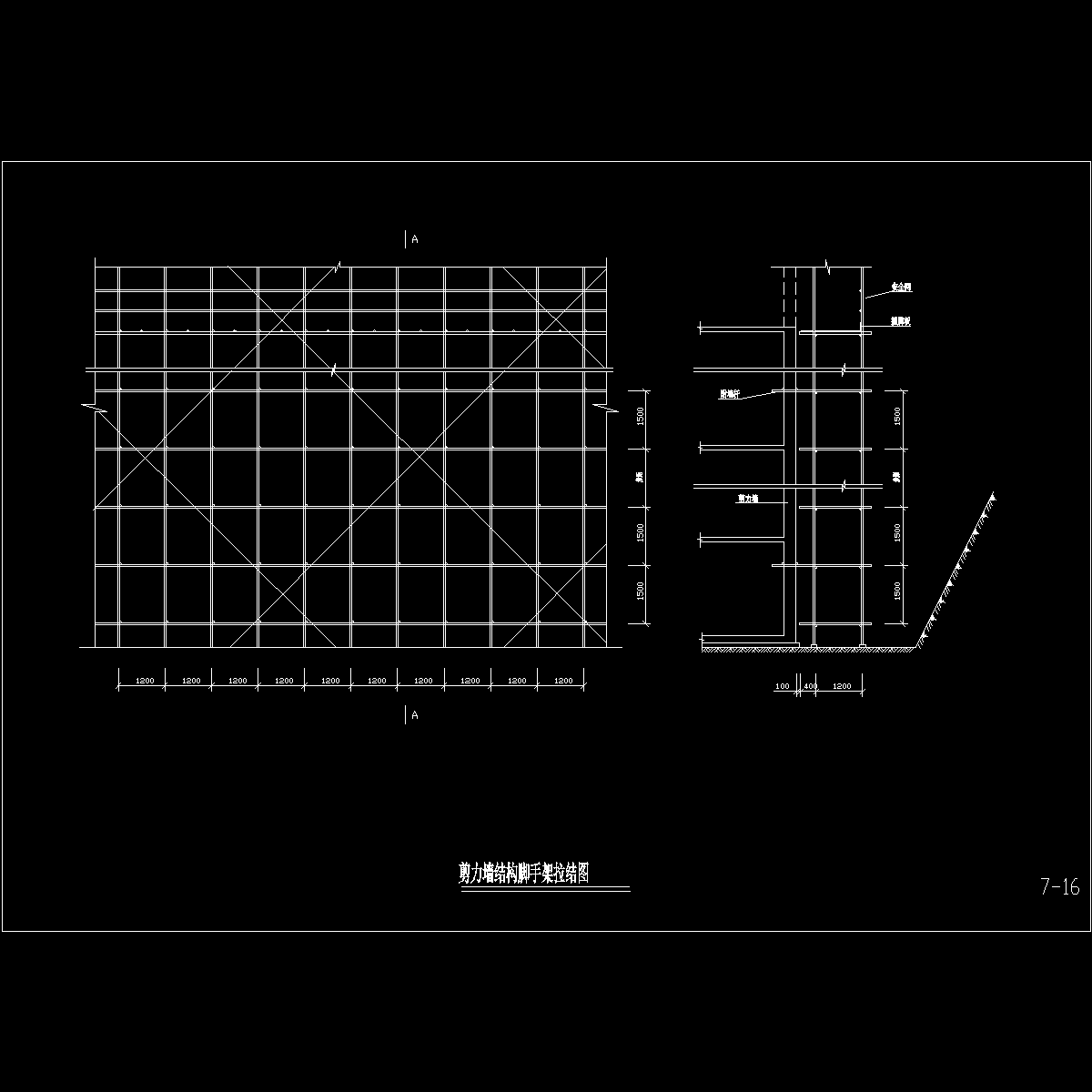

  • 与剪力墙的连结杆.dwg
    与剪力墙的连结杆.dwg

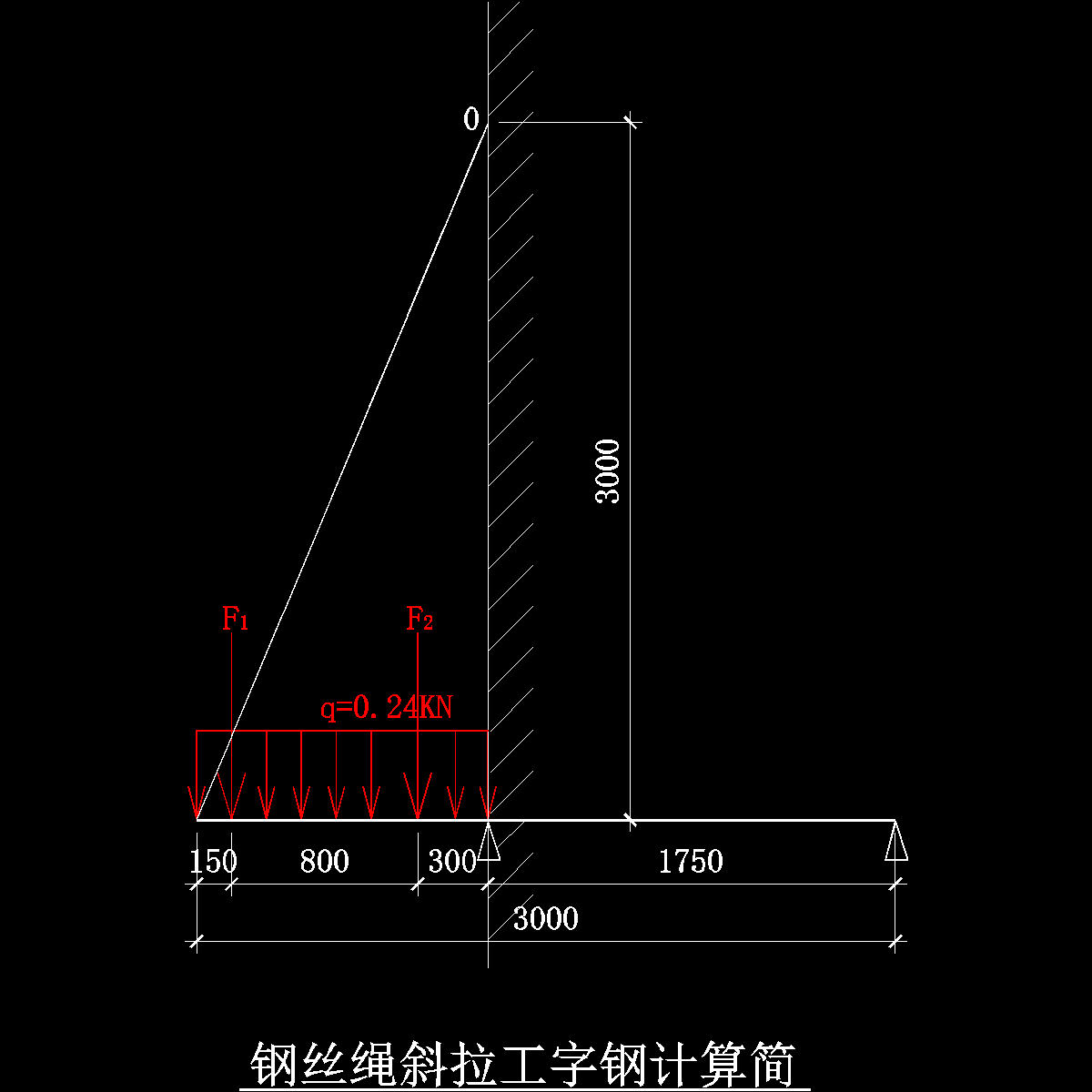

  • 工字钢计算简图.dwg
    工字钢计算简图.dwg

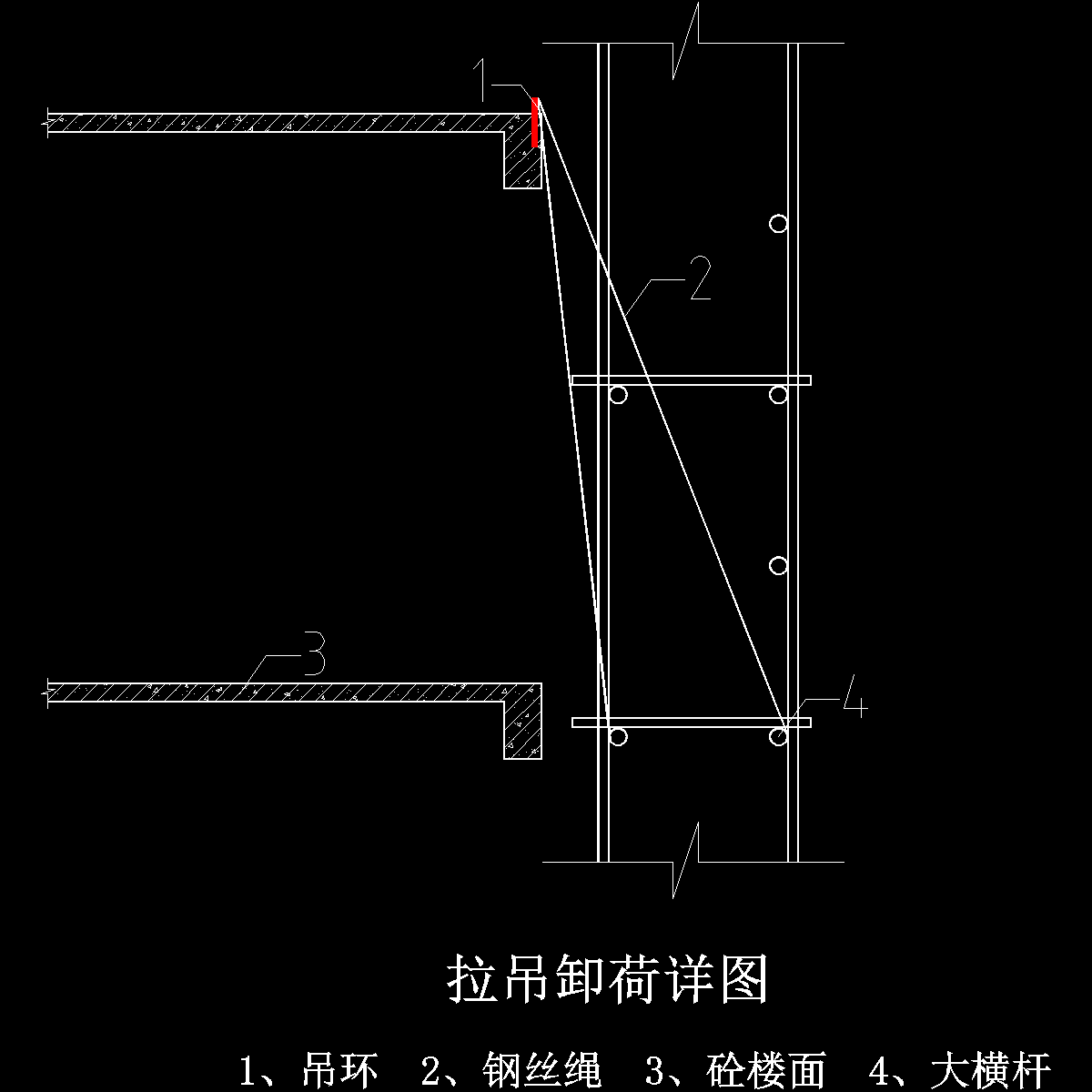

  • 拉吊卸荷详图.dwg
    拉吊卸荷详图.dwg
  • 卸料平台示意图.dwg
    卸料平台示意图.dwg

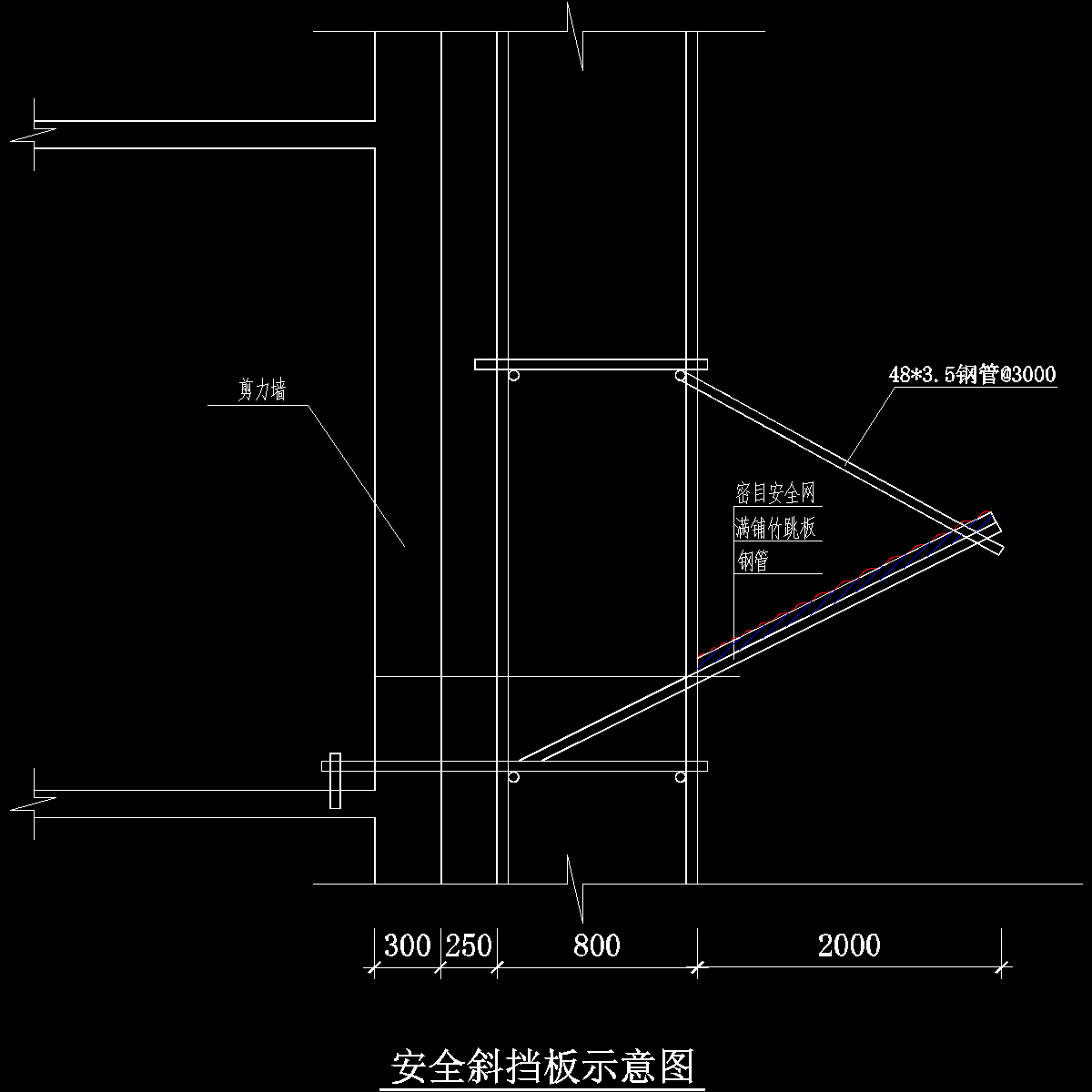

  • 斜挡板示意图.dwg
    斜挡板示意图.dwg
  • 出入口处脚手架搭设示意图.dwg
    出入口处脚手架搭设示意图.dwg
  • 工字钢锚固示意图.dwg
    工字钢锚固示意图.dwg
以上是部分截图,请下载附件后查看完整高清内容
