78000平米33层住宅楼建筑防排烟系统设计施工CAD图纸

附件详情

1.项目概况
该项目为1#~3#楼均为33层住宅，3#楼一层和二层局部为物业用房和商业。1#~3#楼住宅地下一层为自行车库，地下二层为储藏室。该项目1#楼建筑面积24458.18 m2，2#楼建筑面积
24710.2m2,3#楼建筑面积30678.67 m2。
设计内容为住宅的机械排风、排烟系统和机械防烟系统。
2.通风系统
1~3#楼地下设消防排烟和平时排风系统合用，地下一层自行车库排烟量按照6次/h计算，平时排风按照4次/h计算，地下二层储藏间排烟量按每平米60m3/h,排风按照6次/h计算。消防补风不小于排烟量的50%。
3.防烟系统

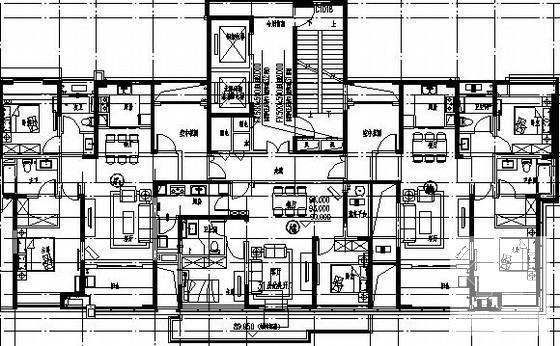

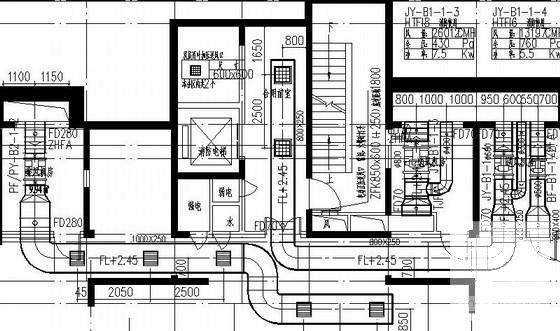

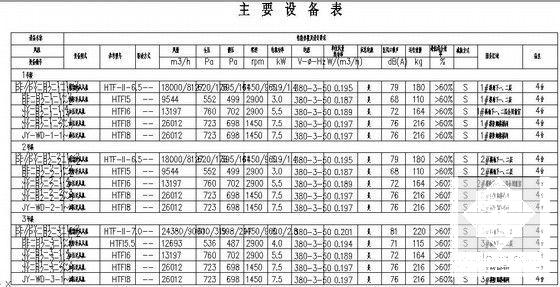

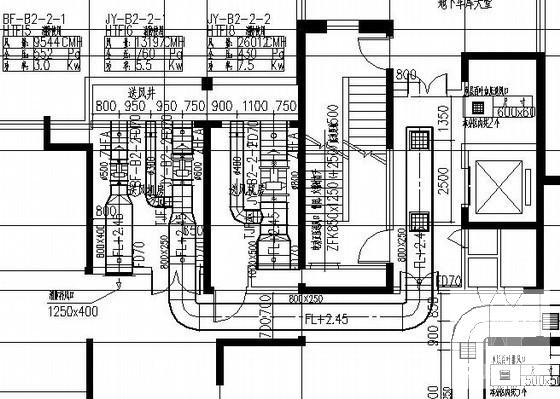

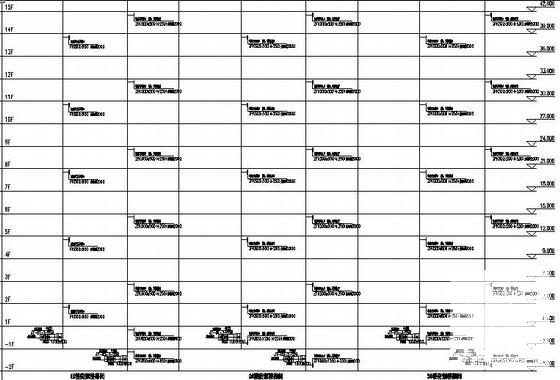

该项目1#~3#楼地上合用前室为自然通风，地下合用前室设置加压送风，风机设置地下送风机房，防烟楼梯间不满足自然通风要求，且超过33层，故防烟楼梯间设分段加压，十七层以上风机设置于屋顶，十七层以下风机设置于地下室送风机房。送风口与地下合用的采用常闭型电动多叶正压送风口，与地下不合用的采用自垂百叶加压送风口，地上火警时：地上加压送风口全开，地下关闭。地下火警时：地下加压送风口全开，地上全部关闭。

，图纸共24张。
