16层剪力墙住宅楼结构CAD施工图纸

附件详情

济南某高层剪力墙住宅结构图
该资料为：济南某高层剪力墙住宅结构图
该项目地下1层，地上16层，采用剪力墙结构,基础采用桩基础。工程设计相对标高±0.000为137.450。
该项目抗震设防烈度为六度第二组，设计基本地震加速度值为0.05g，建筑场地类别为Ⅱ类，最大冻土深度为0.5米。该项目结构抗震等级为四级。抗震设防类别为丙类。结构安全等级为二级，设计使用年限为50年。
基本风压按0.45KN/平方米取用，基本雪压按0.30KN/平方米取用，地面粗糙度按B类取用。
该资料包含：

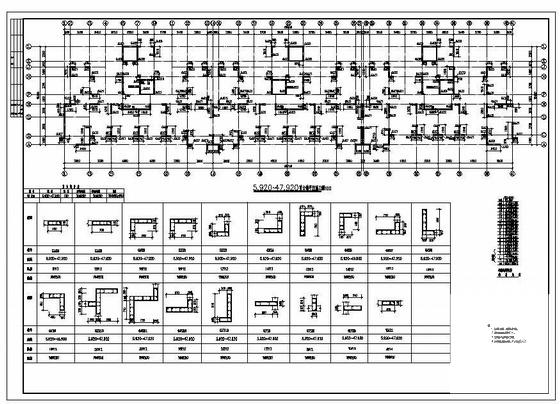

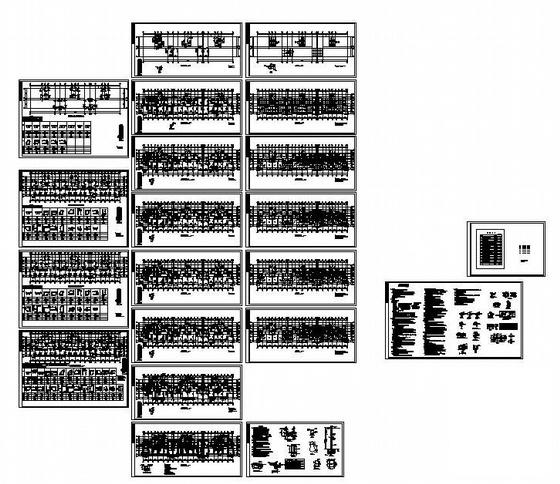

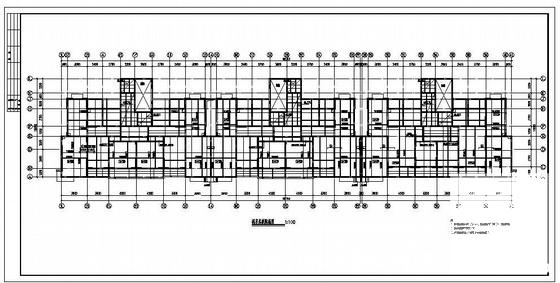

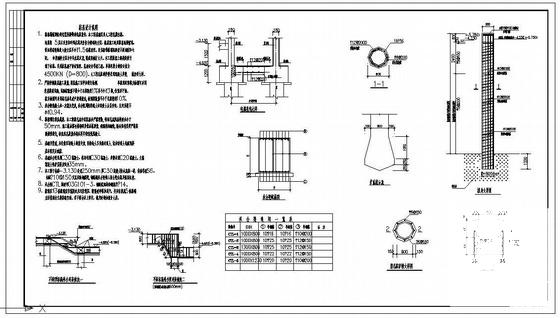

结构设计总说明、桩基础 平面布置图 、桩基详图、剪力墙平法施工图、各层结构平法施工图、各层梁平法施工图、各层板配筋图、机房层梁平法施工图、机房层板配筋图、屋顶梁平法施工图、屋顶板配筋图共21张图纸。
