研发楼高大模板及支撑架施工方案(根据JGJ162-2008编制)_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 模板材料:木胶合板模板
  • 主要部位:柱,梁,底板,楼板,剪力墙
  • 特殊模板支撑:超高支模
  • 楼板支撑架:扣件式
  • 模板计算书:板模板,梁模板,支撑架
  • 编制时间:近代年
  • 施工主要设备:全站仪一台、自动安平水准仪、红外线
  • 施工重点难点:超高顶板、超大截面梁、超厚楼板(无梁楼板)

附件详情

本次编写的模板专项施工方案分属xx工程的三项工程,一项是地下室下沉花园处超高混凝土顶梁板;一项是地下室顶板K-J~6轴处超高梁;一项是地下室顶板1-7~P-J轴、10-18~A-E轴处无梁楼板(柱帽)处;
(1)Ⅱ-2段、Ⅰ-1段101-114~105-115、117-124~121-126轴范围为地下下沉花园部位,此位置基础板标高为-10.6m,顶板标高为-0.45m及-1.1m,混凝土板厚为180mm,超高梁以截面尺寸1500mm×900mm的梁为例进行计算及模板设计。板支撑架体高度分别为9.97m、9.5m。属于危险性较大的分部分项工程。
(2)Ⅲ-1段地下室板K-J~6轴处超高梁,超大截面梁以截面尺寸400mm×2200mm的梁为例进行计算及模板设计,其余超高、大梁均参照执行。属于危险性较大的分部分项工程。
(3)Ⅱ-3段、Ⅲ-1段地下室顶板无梁楼板,柱帽处混凝土板厚950mm、800mm。属于危险性较大的分部分项工程。
……
(1)超高顶板:
①顶板模板面板选用15厚覆膜木胶合板,次龙骨为50mm×100mm木方@250mm,主龙骨为100mm×100mm木方@900mm,立杆纵距1200mm、横距900mm,横杆步距1500mm(梁或板下需调整为900mm+600mm),连墙结构为与框架柱隔步一拉结牢固(遇框架柱均抱柱),扫地杆距地面300mm,所有支撑底部采用50×100mm(长度不小于400mm)的木方垫底。
……
(2)超大截面梁:
以400mm×2200mm顶板梁为例,梁模板面板采用15mm厚覆膜木胶合板,梁底纵肋采用100mm×100mm木方@200mm,梁底横向梁托采用100×100木方纵距@600mm,钢管架支撑立杆横距为300mm,纵距均为600mm,梁底支架步距1500mm(梁或板下需调整为900mm+600mm),水平杆第一道离地300mm,所有支撑顶部采用U托,底部采用50×100mm(长度不小于400mm)的木方垫底。
……
下沉花园处超高楼板模板支架计算书
计算依据《 建筑施工 碗扣式钢管 脚手架 安全技术规范》(JGJ166-近代)。
计算参数:模板支架搭设高度为10.0m,立杆的纵距 b=1.20m,立杆的横距 l=0.90m,立杆的步距 h=1.50m。
……
1500mm×900mm梁侧模板计算书
1500mm×900mm梁模板支撑架计算书
400mm×2200mm梁侧模板计算书
400mm×2200mm梁模板支撑体系计算书
950厚无梁楼板柱帽楼板模板支架计算书
……
约60页,编制于近代年

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 1.dwg
    1.dwg

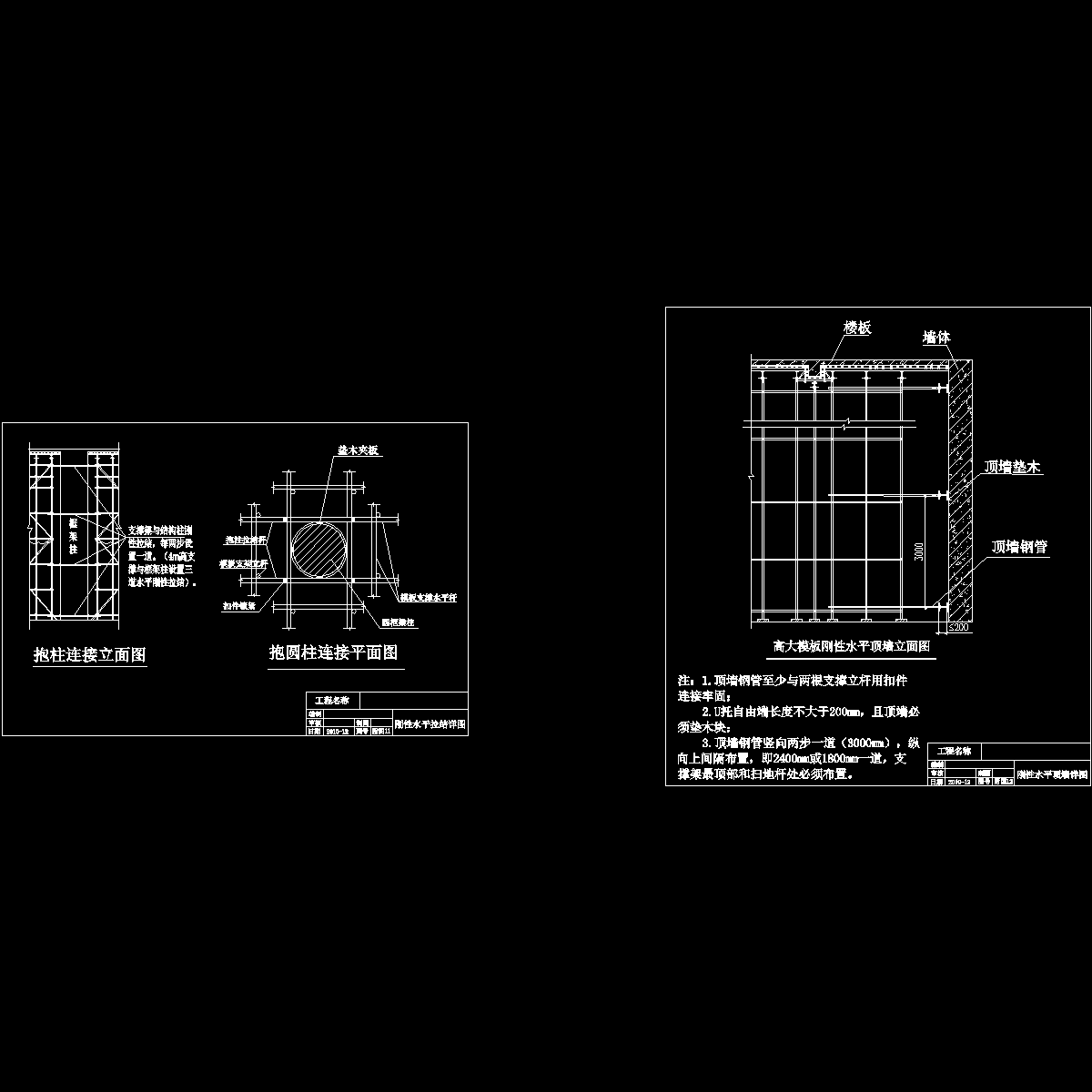

  • 抱住拉结(附图11).dwg
    抱住拉结(附图11).dwg
以上是部分截图,请下载附件后查看完整高清内容
