矿山主井井架结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:其他结构
  • 基础形式 :独立基础
  • 参考图纸:31张
  • 设计年代:近代

附件详情

某矿山主井井架结构设计施工图
该资料为:某矿山主井井架结构设计施工图
该项目为多绳提升钢井架, 采用空间框架结构, 斜架基础采用钢筋混凝土独立基础。
该资料包含:
说明、立面图、构件划分立面图、平台图、钢梯平台及铺板图、井架结构图、平台结构布置图、基础图共31张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

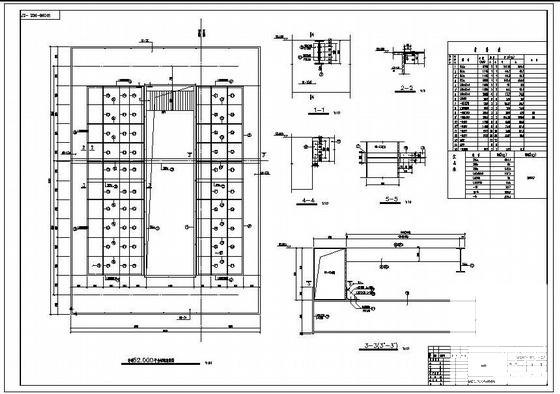

  • 矿山设计图纸 - 1
    矿山设计图纸 - 1

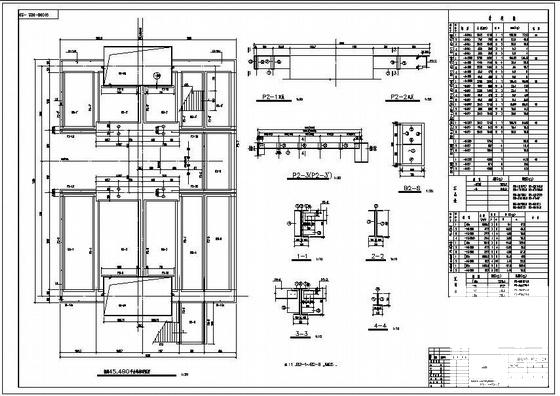

  • 矿山设计图纸 - 2
    矿山设计图纸 - 2

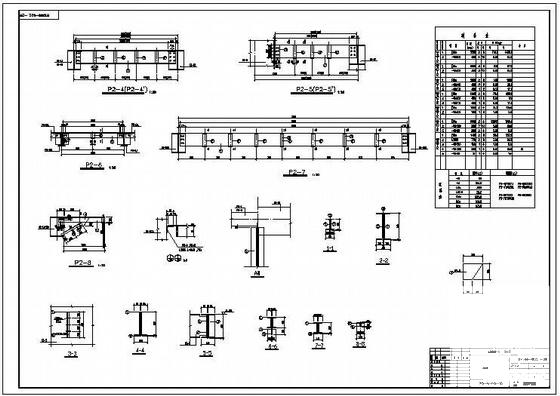

  • 矿山设计图纸 - 3
    矿山设计图纸 - 3

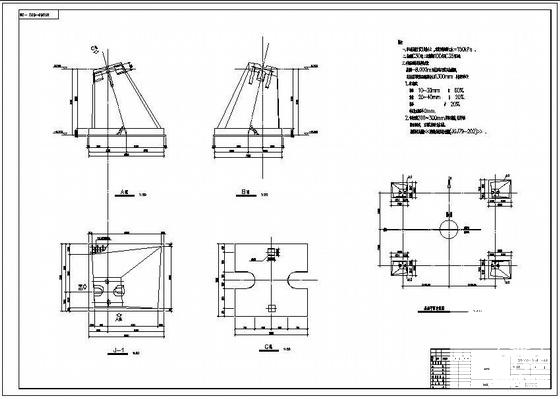

  • 矿山设计图纸 - 4
    矿山设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
